HMC7885

最后购买期限

2 GHz至6 GHz，45 dBm功率放大器

Viewing:

概述

2 GHz至6 GHz
小信号增益：21 dB（典型值）
饱和RF输出功率：45 dBm（典型值，P_OUT）

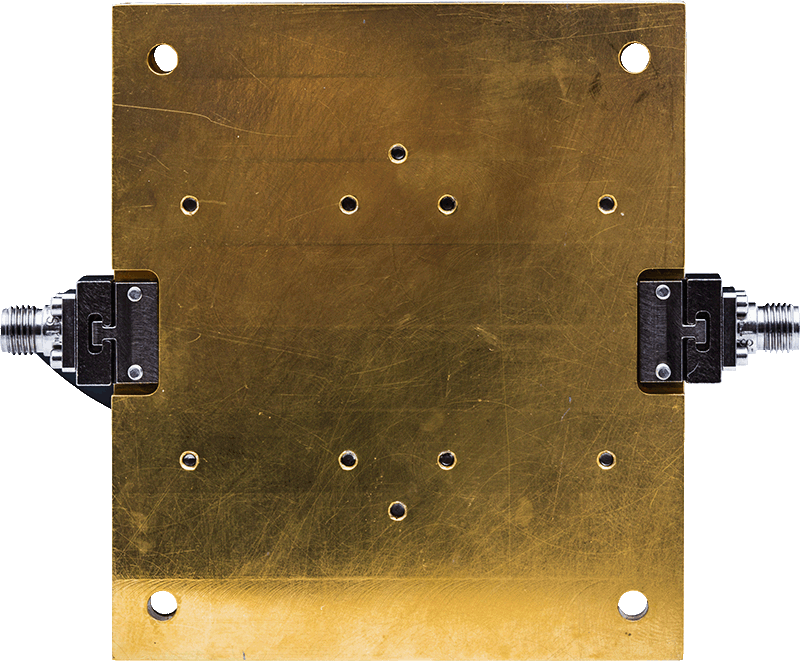

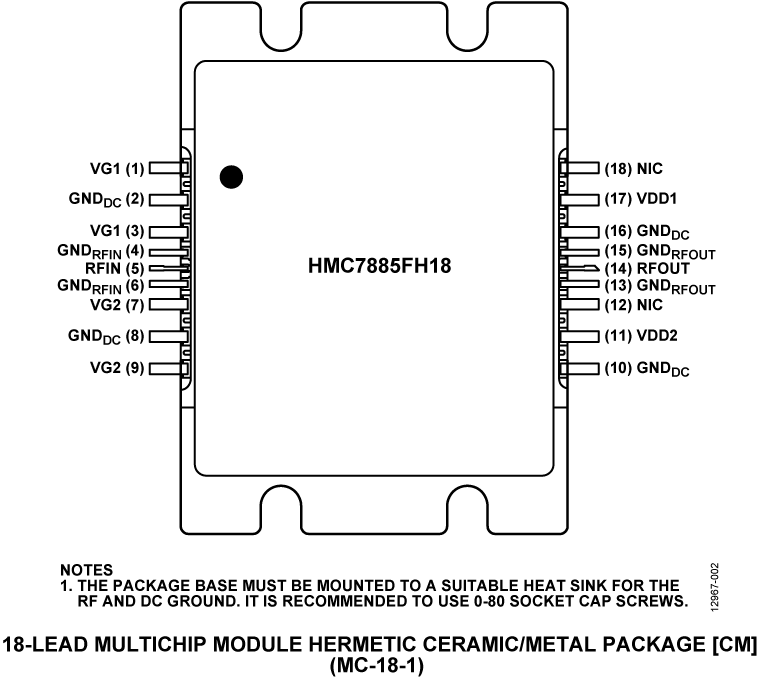

18引脚、密封模块
工作温度范围为-30°C至+60°C

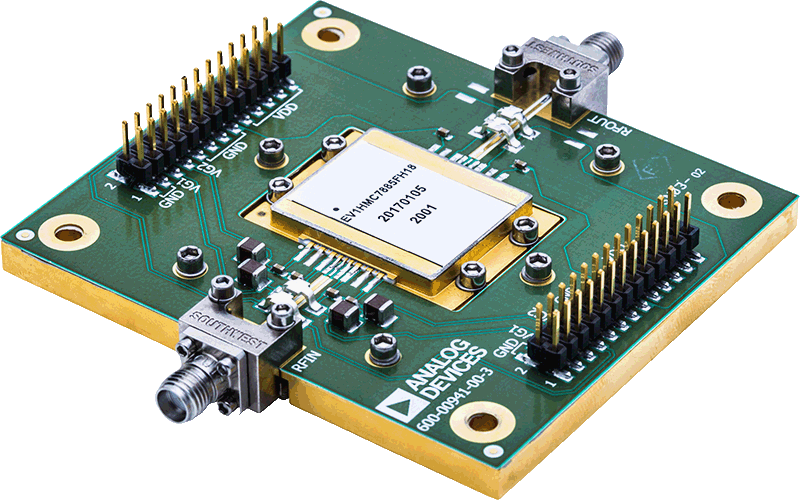

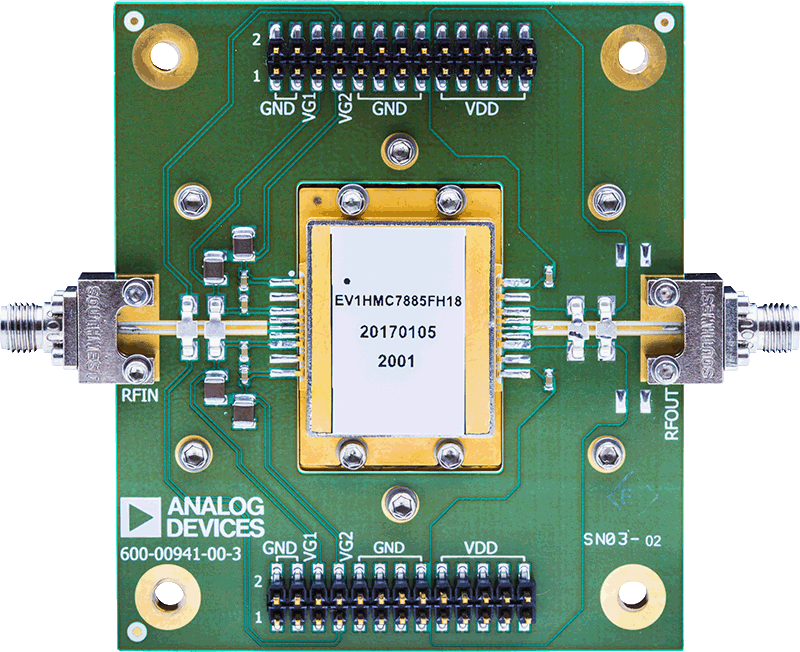

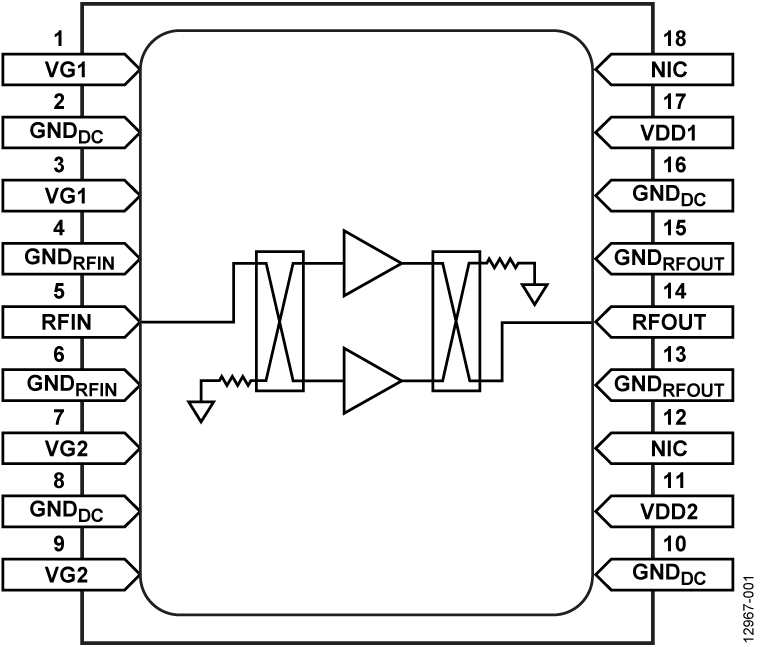

HMC7885是一款32 W氮化镓(GaN)、单芯片微波集成电路(MMIC)功率放大器(PA)模块，工作频率范围为2 GHz至6 GHz，提供18引脚密封模块封装。该放大器通常提供21 dB小信号增益和45 dBm饱和射频(RF)输出功率。该放大器采用28 V直流电源的静态功耗(IDD)为2200 mA。隔直RF输入和输出匹配至50 Ω，使用方便。

应用

测试与测量设备
通信
电子战(EW)
军事
行波管(TWT)替换产品
SATCOM
商用和军事雷达

参考资料

数据手册 1

HMC7885: 2 GHz to 6 GHz, 45 dBm Power Amplifier Data Sheet (Rev.0) 10/21/2016

应用笔记 3

利用有源偏置控制器满足外部偏置射频/微波放大器的偏置要求 05/13/2020

AN-1604: Thermal Management Calculations for RF Amplifiers in LFCSP and Flange Packages 08/01/2019

AN-2591: When It Comes to Long-Term Reliability of RF Amplifier ICs, Focus First on Die Junction Temperature 08/05/2024

这是最新版本的数据手册
