HMC535

推荐用于新设计

锁相振荡器，采用SMT封装，14.7 - 15.4 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • Pout: +9 dBm
  • 相位噪声： 典型值为-110 dBc/Hz（100 KHz）
  • 单电源：
    +5V @ 340 mA
    12V @ 28 mA
  • QFN无引脚SMT封装，16 mm²

HMC535LP4(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC PLO。 由于振荡器的单芯片结构，PLO的相位噪声性能在温度、冲击和工艺条件下均非常出色。 采用+5V电源电压时，输出功率为+9 dBm（典型值）。

所有功能（VCO、运算放大器、PFD、预分频器）完全集成，同时允许使用片外客户特定环路元件。 PLO MMIC接受230至240 MHz范围内的单端或差分参考振荡器输入信号，并提供数字锁定检测器(LD)输出，以确认环路的状态。 该锁相振荡器采用无引脚QFN 4x4 mm表贴封装。

应用

  • VSAT无线电
  • 点对点和点对多点无线电
  • 测试设备和工业控制
  • 军事最终用途
HMC535
锁相振荡器，采用SMT封装，14.7 - 15.4 GHz

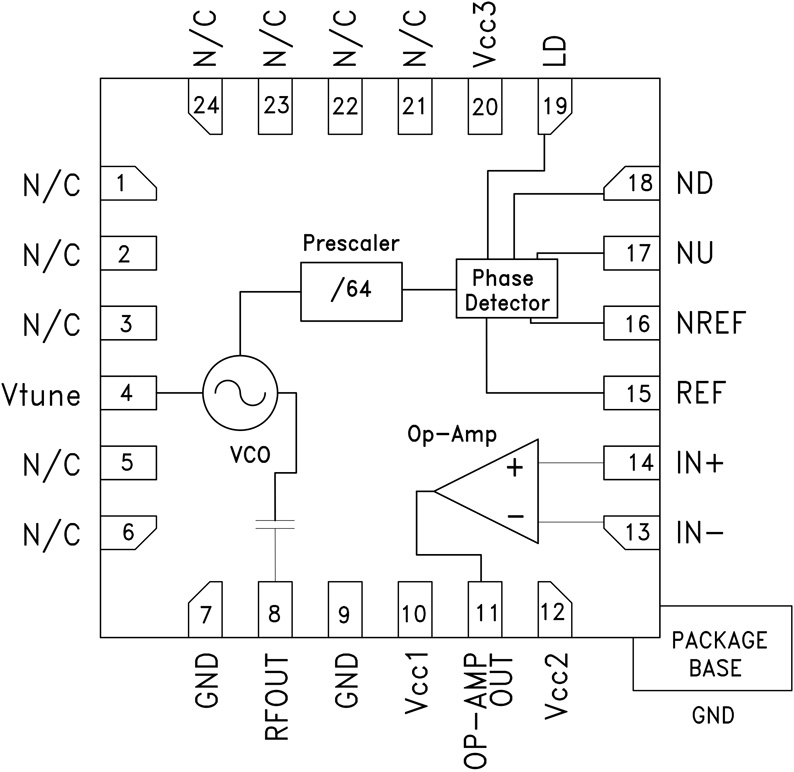

HMC535 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

应用笔记 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

评估套件
EVAL-HMC535LP4
HMC535LP4 评估板

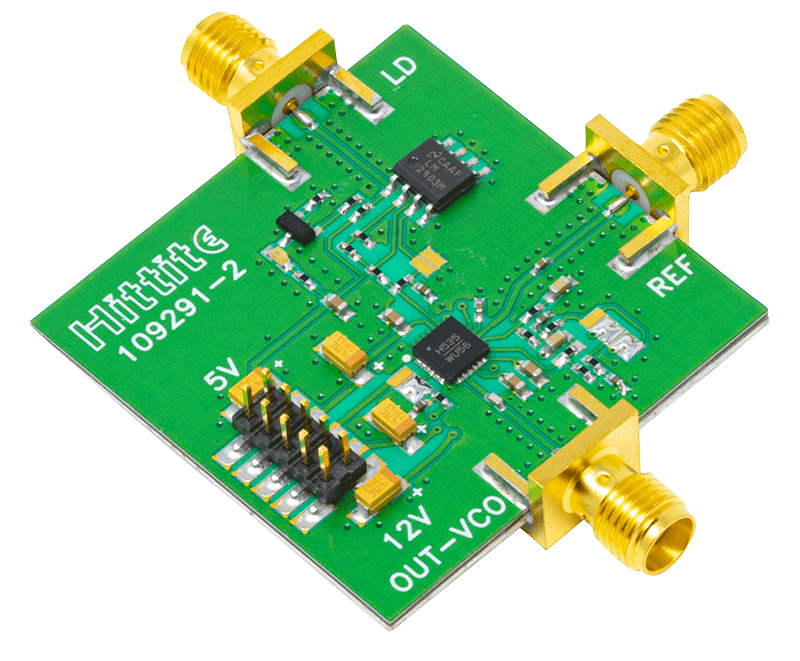

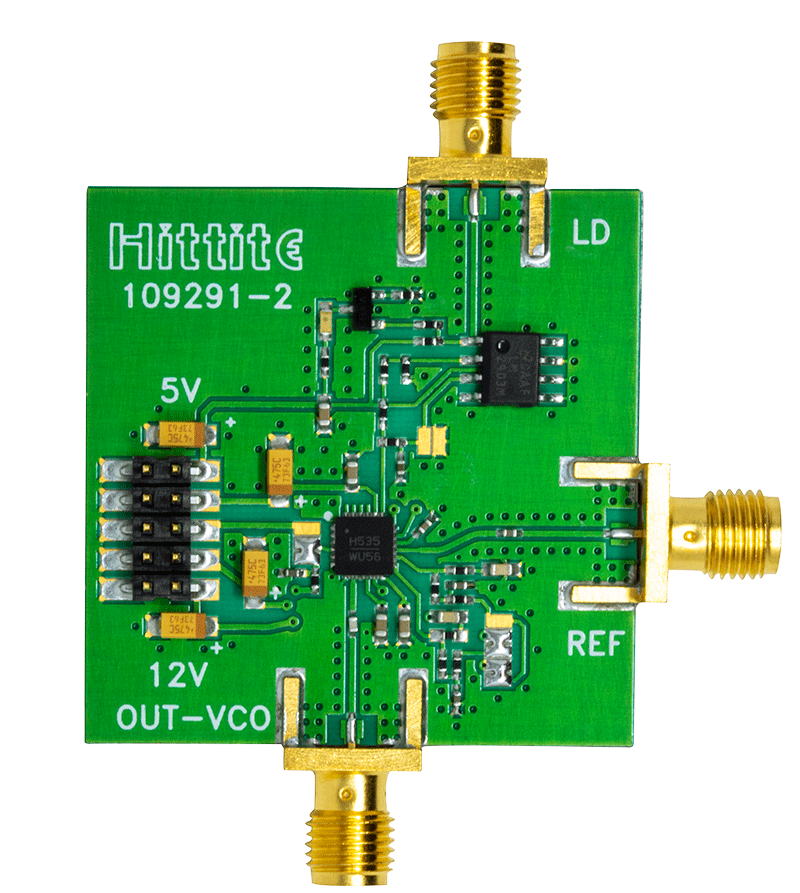

HMC535 Evaluation Board HMC535 Evaluation Board - Top View HMC535 Evaluation Board - Bottom View
