HMC345A

推荐用于新设计

GaAs MMIC SP4T非反射式正控制开关，DC* - 8 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 宽带性能： DC - 8 GHz
  • 高隔离度：35 dB (6 GHz)
  • 低插入损耗：2.2 dB (6 GHz)
  • 集成式正电源2:4 TTL解码器
  • 16引脚3x3mm QFN封装：9 mm²

HMC345ALP3E是一款宽带非反射GaAs MESFET SP4T开关，采用低成本无引脚表贴封装。该开关频率范围为DC至8 GHz，具有高隔离和低插入损耗。该开关还集成了板载二进制解码电路，将所需逻辑控制线减至两条。该开关采用0/+5V正控制电压工作，所需固定偏置为+5V。

*端口RFC和RF1、2、3和4需配有隔直电容。它们的值决定最低传输频率。

应用

该开关适用于DC - 8.0 GHz 50 Ω或75 Ω系统：

  • 宽带
  • 光纤产品
  • 开关滤波器组
  • 低于8 GHz的无线应用
HMC345A
GaAs MMIC SP4T非反射式正控制开关，DC* - 8 GHz

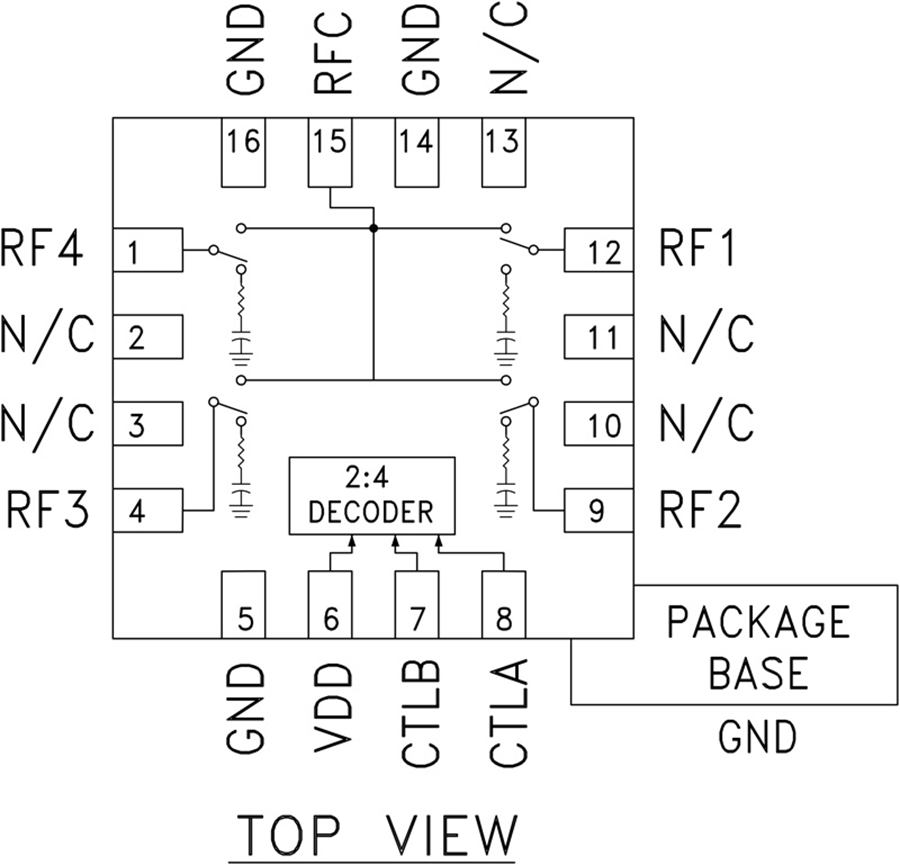

HMC345A Functional Block Diagram
