HMC252A

推荐用于新设计

GaAs MMIC SP6T非反射式开关，DC - 3 GHz

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 低插入损耗(2 GHz)：1.0 dB
  • 单正电源：VDD = +3V至+5V
  • 集成式3:6 TTL解码器
  • 24引脚QSOP封装

HMC252AQS24E是一款低成本非反射SP6T开关，采用24引脚QSOP封装，宽带工作频率范围为DC至3.0 GHz。 该开关提供单正偏置和真TTL/CMOS兼容性。 该开关上集成了3:6解码器，仅需三个控制线和一个正偏置即可选择每个路径. HMC252AQS24E SP6T可取代SP4T和SPDT MMIC开关和逻辑驱动器的多种配置。

应用

  • 基站
  • CATV / DBS
  • MMDS和无线局域网
  • 测试设备

HMC252A

GaAs MMIC SP6T非反射式开关，DC - 3 GHz

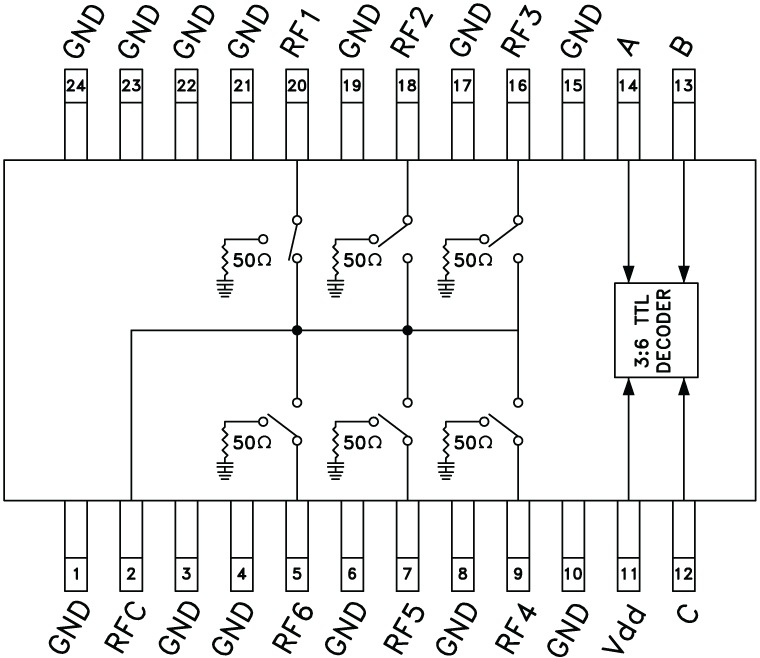

HMC252A Functional Block Diagram
