HMC1122

0.1 GHz至6.0 GHz、0.5 dB LSB、6位硅数字衰减器


更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 2
特性
  • 衰减范围:0.5 dB LSB步进至31.5 dB
  • 低插入损耗
    • 1.1 dB(1 GHz时)
    • 1.3 dB(2 GHz时)
  • 典型步进误差:小于±0.1 dB
  • 出色的衰减精度
  • 安全状态转换
  • 高线性度
    • 输入0.1dB压缩(P0.1dB):30 dBm(典型值)
    • 输出三阶交调截点(IP3):55 dBm(典型值)
  • RF建立时间(0.05 dB最终RF输出):250 ns
  • 低相移误差:6° (1 GHz)
  • 单电源供电:3.3 V至5 V
  • ESD额定值:2级(2 kV HBM)

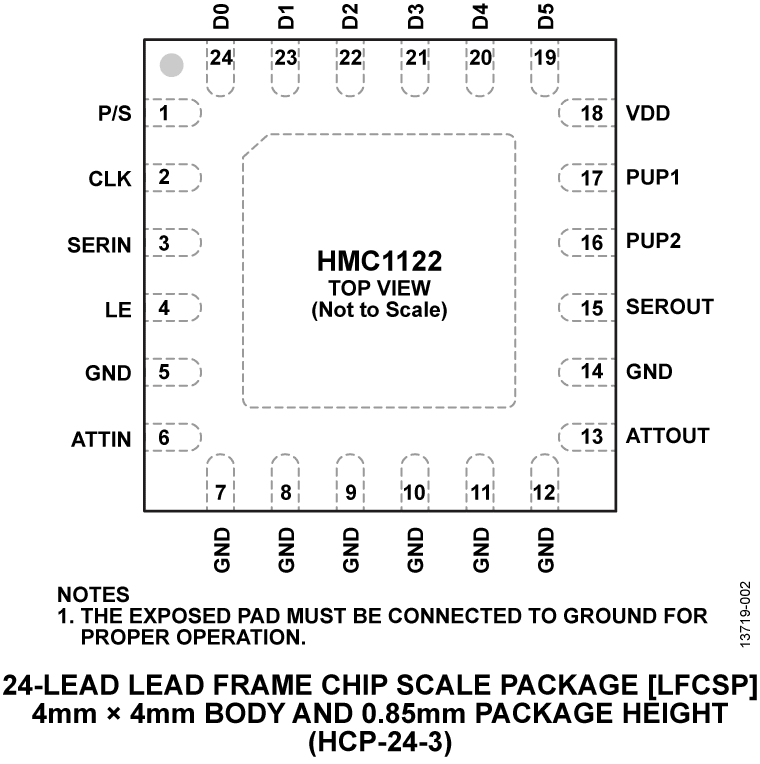

  • 24引脚、4mm× 4mm LFCSP封装:16mm2
  • 与HMC624A引脚兼容


更多细节
show more Icon

HMC1122是一款6位数字衰减器,工作频率范围为0.1 GHz至6 GHz,以0.5 dB步长提供31.5 dB的衰减控制范围。

HMC1122采用硅工艺实现,提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性,并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向;因此,RF输入与输出可以互换。

HMC1122采用3.3 V至5 V单电源供电,由于集成了片内稳压器,性能不会发生变化。

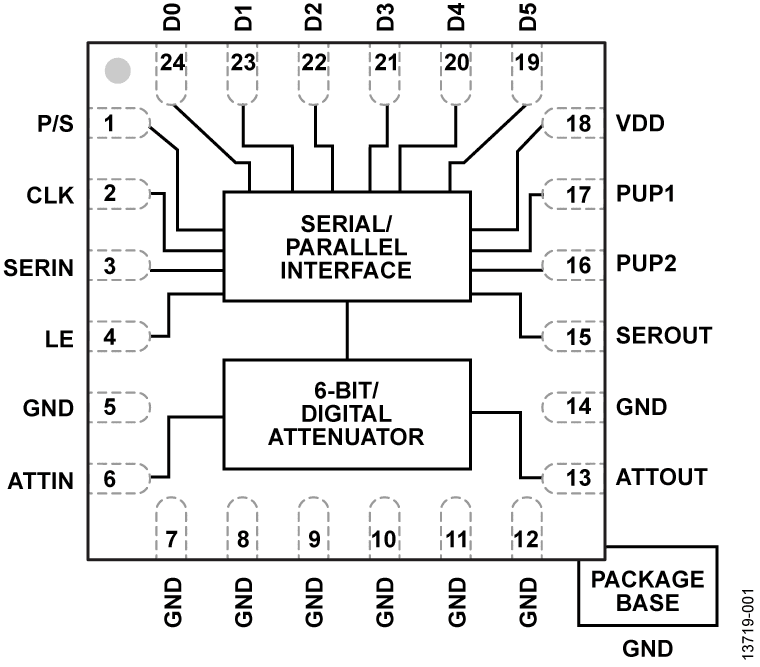

该器件集成一个驱动器,支持对衰减器进行串行和并行控制。该器件还提供用户可选上电状态和串行输出端口,可级联其他串行控制元件。

该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装,与HMC624A引脚兼容。

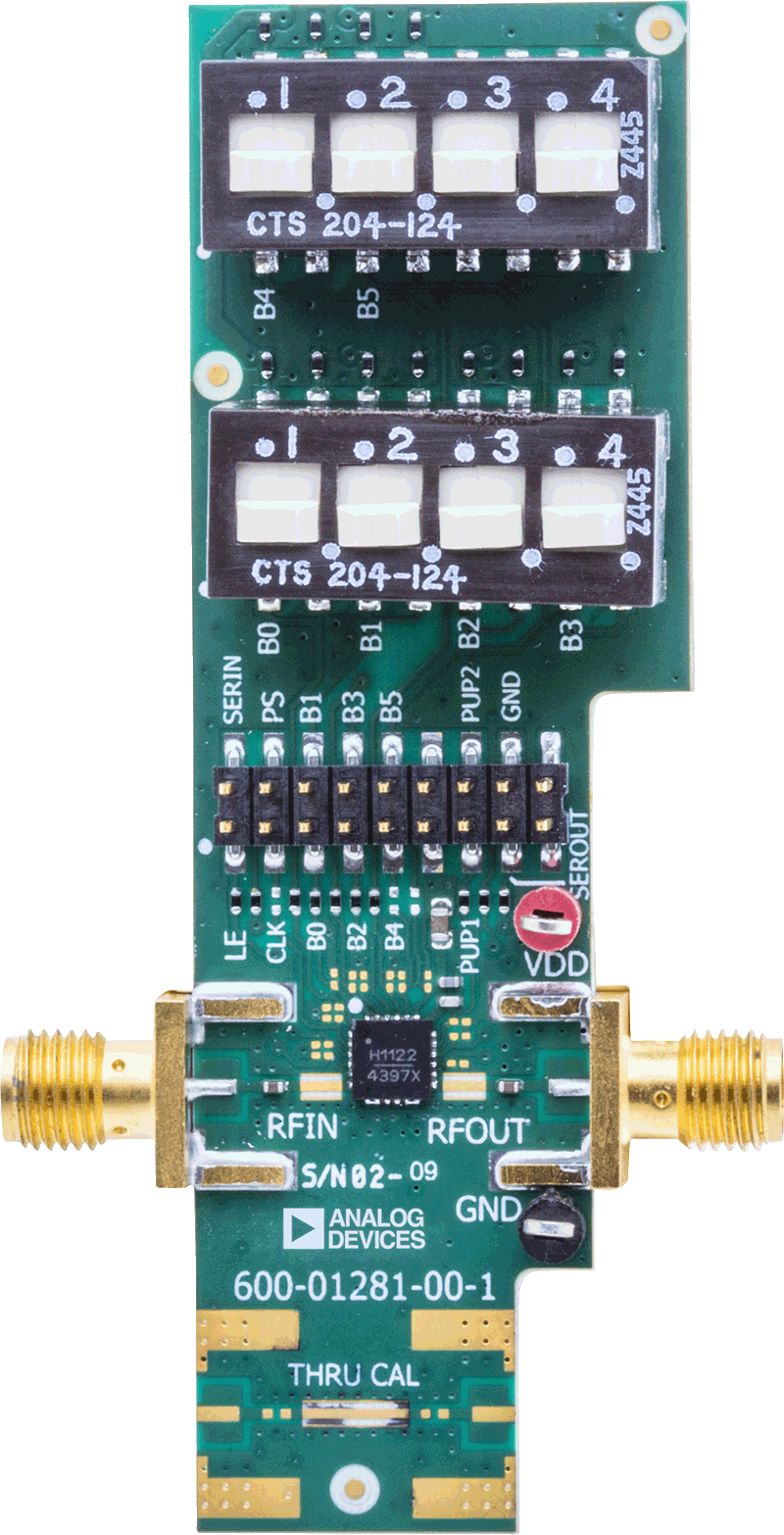

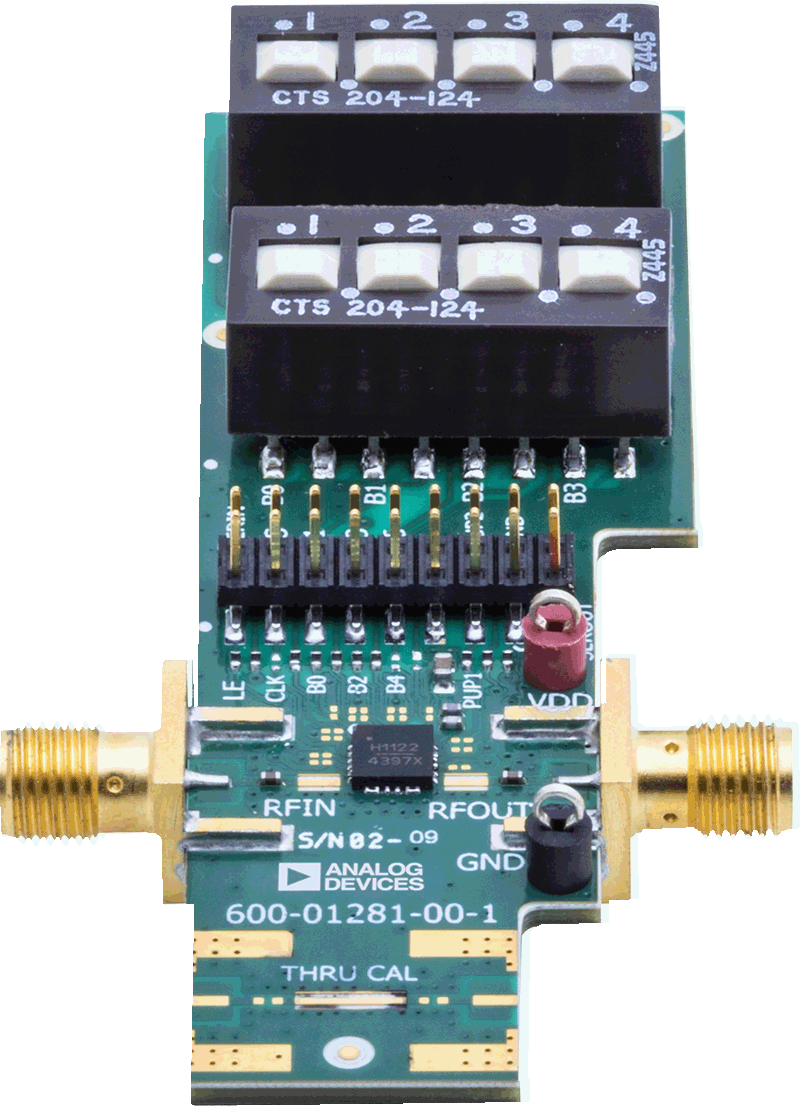

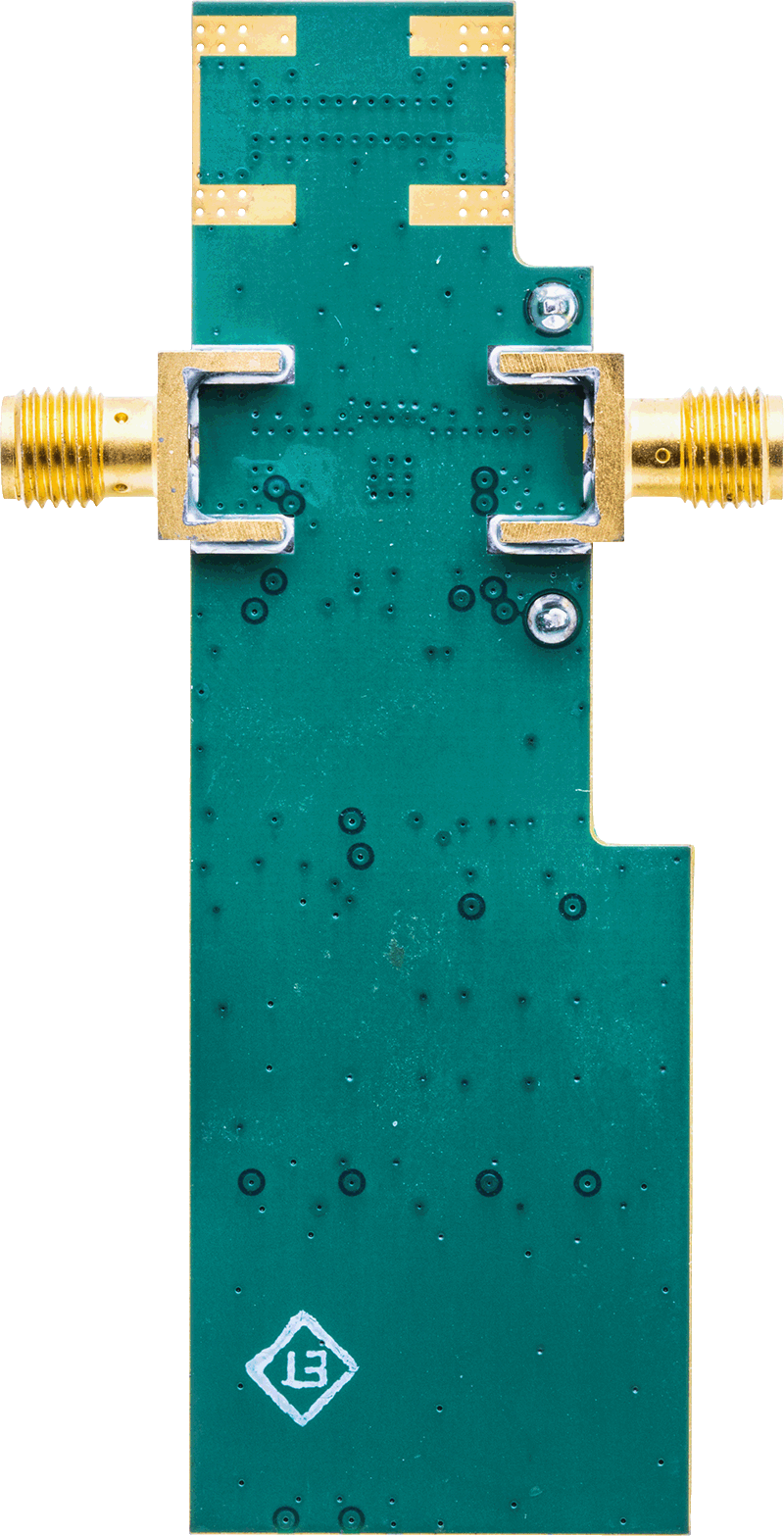

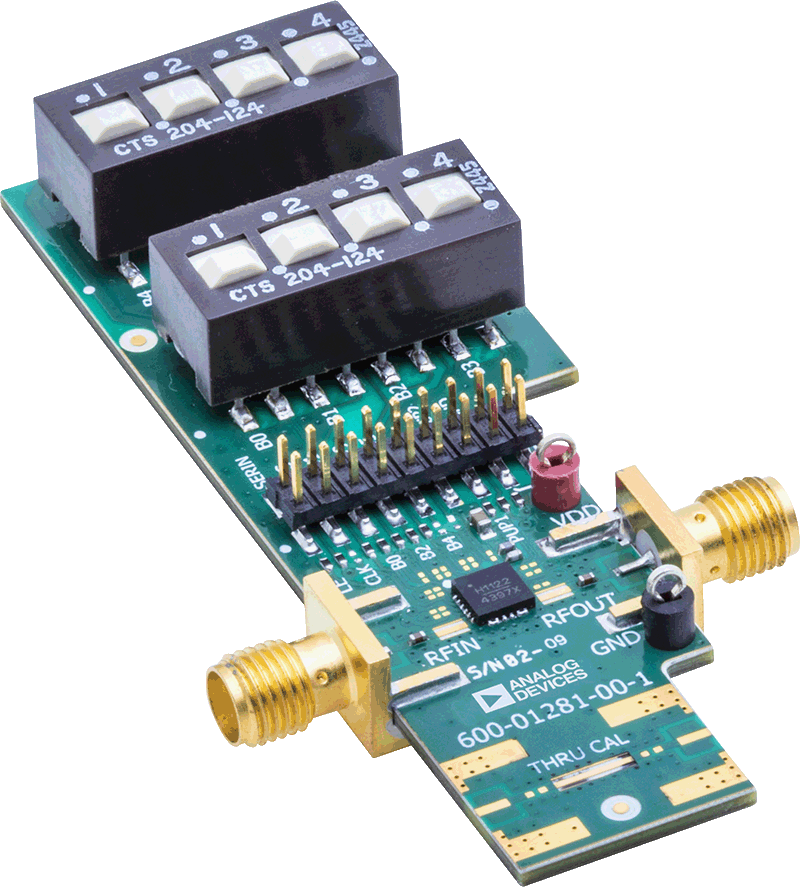

同时提供完全填充的评估板。

应用

  • 蜂窝通信基础设施
  • 微波无线电和甚小孔径终端(VSAT)
  • 测试设备和传感器
  • IF和RF设计
