ADXL355

带数字输出的低噪声、低漂移、低功耗3轴加速度计

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 密封封装提供出色的长期稳定性
  • 0 g失调和温度（所有轴）：0.15 mg/°C（最大值）
  • 超低噪声密度（所有轴）：22.5µg/√Hz
  • 低功耗、VSUPPLY（LDO稳压器使能）
    • ADXL354（测量模式）：150 μA
    • ADXL355（测量模式）：200 μA
    • ADXL354/ADXL355（待机模式）：21 μA
  • ADXL354具有用户可调模拟输出带宽
  • 机电自测
  • 集成温度传感器
  • ADXL355数字输出特性
    • 支持数字SPI和I2C接口
    • 20位ADC
    • 用于同步采样的数据插值程序
    • 可编程高通和低通数字滤波器
  • 电压范围选项
    • 集成内部稳压器的VSUPPLY：2.25V至3.6V
    • 内部LDO稳压器旁路的V1P8ANA、V1P8DIG：1.8 V（典型值，± 10%）
  • 工作温度范围：–40°C至 +125°C
  • 14引脚、6 mm × 5.6 mm × 2.2 mm、LCC封装
更多细节
show more Icon

模拟输出ADXL354和数字输出ADXL355均为低噪声密度、低0 g失调漂移、低功耗、3轴加速度计，具有可选测量范围。ADXL354B支持±2 g和±4 g范围，ADXL354C支持±2 g和±8 g范围，ADXL355支持±2 g、±4 g和±8 g范围。ADXL354/ADXL355在温度范围内提供低噪声、小失调漂移和长期稳定性，可实现校准工作量极小的精密应用。

ADXL355体积小巧，集成度高，是物联网(IoT)传感器节点和其他无线产品设计的理想之选。

ADXL355多功能引脚名称仅可由串行外设接口(SPI)或I2C接口的相关功能引用。

应用

  • 惯性测量单元(IMU)/航姿和航向参考系统(AHRS)
  • 平台稳定系统
  • 结构健康监控
  • 地震成像
  • 倾斜检测
  • 机器人
  • 状态监控
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADXL355

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 09/11/2024
英文

ADXL354/ADXL355: Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers Data Sheet (Rev.C)

打开PDF文件

redirect
3.99 M
download

下载 PDF

PDF Vector

PDF

更新 09/11/2024
日文

ADXL354/ADXL355: 低ノイズ、低ドリフト、低電力 3 軸 MEMS 加速度センサー データシート (Rev.0)

打开PDF文件

redirect
1.52 M
download

下载 PDF

用户手册

3

PDF Vector

WIKI

更新 08/03/2022
英文
Inclinometer Design Desktop Application redirect icon

PDF Vector

WIKI

更新 09/27/2016
英文
Evaluating the ADXL354/ADXL355/ADXL356/ADXL357 redirect icon

PDF Vector

PDF

更新 09/27/2016
英文
UG-1030: Evaluating the ADXL354/ADXL355 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers (Rev.A) redirect icon

192.05 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

器件驱动器 2

ADXL355 Kuiper Linux/RPi Support (overlay, no-OS driver, example project, pyADI-IIO interface)
ADXL355 GitHub no-OS Driver Source Code

模拟对话 2

为应用选择最合适的MEMS加速度计——第一部分
为应用选择合适的MEMS加速度计——第二部分

非常见问题 1

温度变化及振动条件下使用加速度计测量倾斜

视频

6

Thumbnail Image

视频

2018-02-01

03:54

Lowest Power Edge Nodes- Structural Health Monitoring

了解更多
Thumbnail Image

视频

2018-07-20

02:30

Structural Health Monitoring (SHM) Demo

了解更多
Thumbnail Image

视频

2018-04-06

01:46

Infrastructure Monitoring

了解更多
Thumbnail Image

视频

2016-11-04

01:45

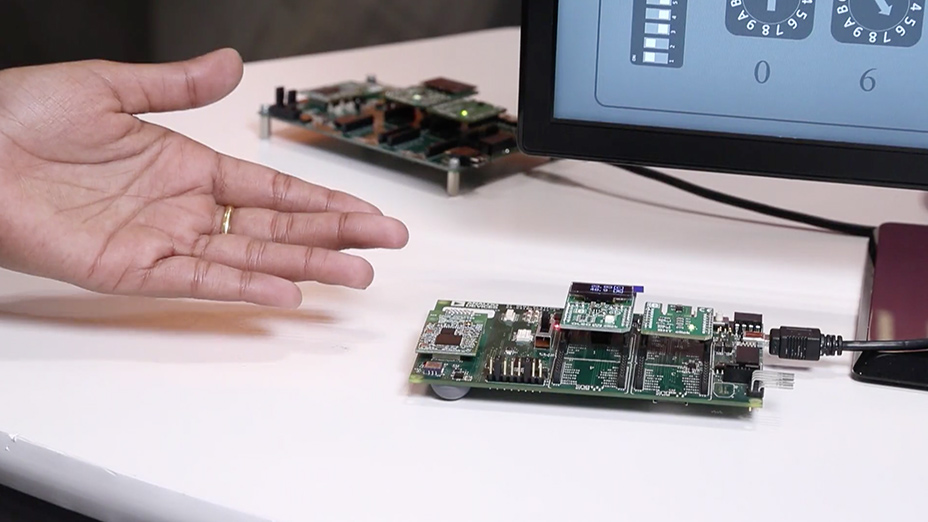

Fast Start IoT Development Platform

了解更多
Thumbnail Image

视频

2016-07-12

02:00

MEMS Accelerometers for Smart Infrastructure

了解更多
Thumbnail Image

视频

2023-02-09

02:10

Don't Sleep On It: Non-Contact Health Monitoring System

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
ADXL355BEZ 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL355BEZ-RL 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADXL355BEZ-RL7 14-Lead LCC (6mm x 6mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 20, 2022

- 22_0133

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN22_0133_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

8月 9, 2018

- 18_0115

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN18_0115_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

7月 13, 2018

- 17_0029

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN17_0029_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

2月 9, 2018

- 18_0025

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN18_0025_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 20, 2022

- 22_0133

arrow down

Carsem-M as an Alternate Assembly Site for LCC package for ADXL35X Family

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN22_0133_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
8月 9, 2018

- 18_0115

arrow down

MEMS Die Attach Change for ADXL354, ADXL355, ADXL356, ADXL357

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN18_0115_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
7月 13, 2018

- 17_0029

arrow down

ADXL354, ADXL355, ADXL356, ADXL357 Assembly Transfer to Cirtek and Wire Change

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN17_0029_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
2月 9, 2018

- 18_0025

arrow down

Sensor Die Size Change for MEMs Products ADXL354, ADXL355, ADXL356, ADXL357

ADXL355BEZ

ADXL355BEZ-RL

量产

ADXL355BEZ-RL7

量产

pdf

PCN18_0025_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
评估套件

评估套件 3

reference details image

EVAL-ADXL35x-SDP

ADXL35x 客户评估系统

zoom

EVAL-ADXL35x-SDP

ADXL35x 客户评估系统

download icon

下载

 print icon

打印
EVAL-ADXL35x-SDP
ADXL35x 客户评估系统

特性和优点

  • Separates device under test (DUT) from controller for accurate environmental testing
  • Data capture up to maximum device output data rate (ODR)
  • Standard USB cable for power and communications
  • PC-based, user friendly graphical user interface (GUI)
  • Fast and easy installation
  • Captures, visualizes, and saves the data
立即购买 更多内容

产品详情

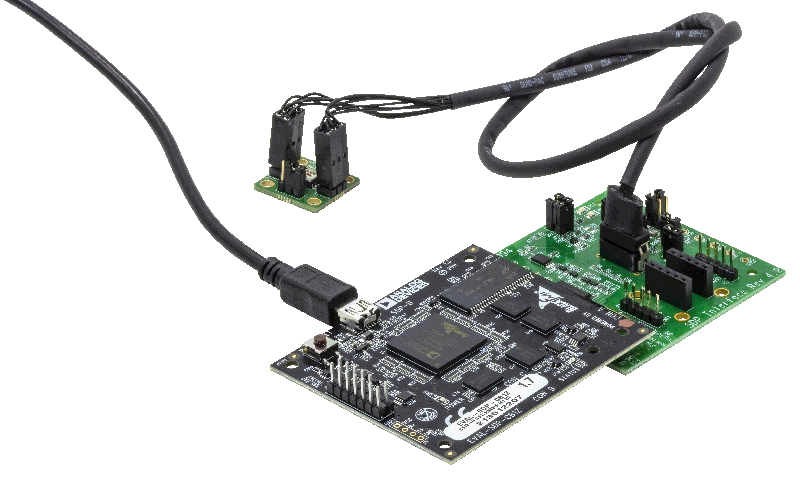

EVAL-ADXL35x-SDP  是一款易于使用的客户评估系统，凭借此系统，用户可以快速开始 ADXL355 或 ADXL357  加速度计的测试和评估。该系统由一块主板（EVAL-SDP-CB1Z 评估平台）、一块接口板 (EVAL-SDP-INTER4-Z) 和一块卫星板（EVAL-ADXL355Z 或 EVAL-ADXL357Z 分线板）组成。

EVAL-SDP-CB1Z 板（也称为 “SDP-B”）通过 USB 线直接连接到 PC，USB 连接为该板提供通信和电源。SDP-B 连接到接口板 (EVAL-SDP-INTER4-Z)，该接口板提供信号调理和电气连接，以通过电缆与卫星板（EVAL-ADXL355Z 或 EVAL-ADXL357Z）进行通信。该电缆使卫星板易于操作以进行测试，或可以将其单独放置到环境室内，以进行温度或湿度测试。将各板分开，可以减轻由于其他组件的温度和湿度影响而导致的数据损坏。

EVAL-ADXL35x-SDP 客户评估系统随附所有必需的电缆和连接器。

资料

pdf icon

PDF

EVAL-ADXL35x-SDP User Guide (Rev.A) Download

2.99 M

pdf icon

WIKI

EVAL-ADXL35x-SDP User Guide reference design link

更多 Arrow image

软件

pdf icon

ZIP

EVAL-ADXL355-SDP Software Download

322.18 M

pdf icon

ZIP

EVAL-ADXL357-SDP Software Download

322.18 M

reference details image

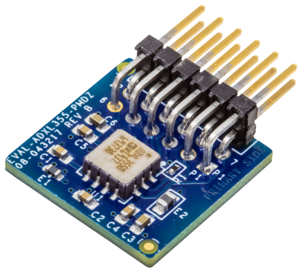

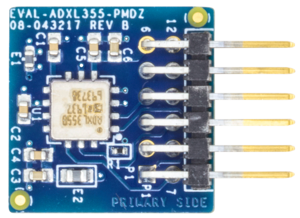

EVAL-ADXL355-PMDZ

低噪声、低漂移3轴加速度计PMOD板

zoom

EVAL-ADXL355-PMDZ

低噪声、低漂移3轴加速度计PMOD板

download icon

下载

 print icon

打印
EVAL-ADXL355-PMDZ
低噪声、低漂移3轴加速度计PMOD板

特性和优点

  • 3轴加速度计
  • 20位加速度分辨率
  • 可连接到FPGA和MCU平台
立即购买 更多内容

产品详情

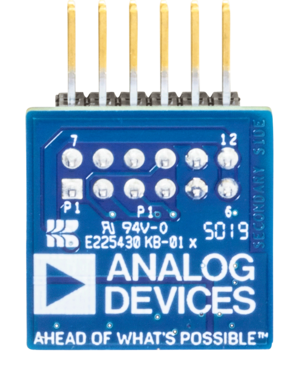

PMOD兼容评估/原型制作板是一个小尺寸、低成本、低噪声和低漂移、3轴加速度计传感器测量板。进行原型制作时，该板与ADICUP360或ADICUP3029开发平台一起使用。直接的电气和物理连接都能帮助您快速启动硬件和软件，以便开发您的解决方案。


第三方MCU或FPGA开发板上还提供SPI PMOD外设连接器，其中EVAL-ADXL355-PMDZ可直接连接到这些系统中，并使用下方的参考代码开发您自己的代码。

资料

pdf icon

ZIP

EVAL-ADXL355-PMDZ Design & Integration Files Download

494.3 K

pdf icon

WIKI

EVAL-ADXL355-PMDZ User Guide reference design link

更多 Arrow image
reference details image

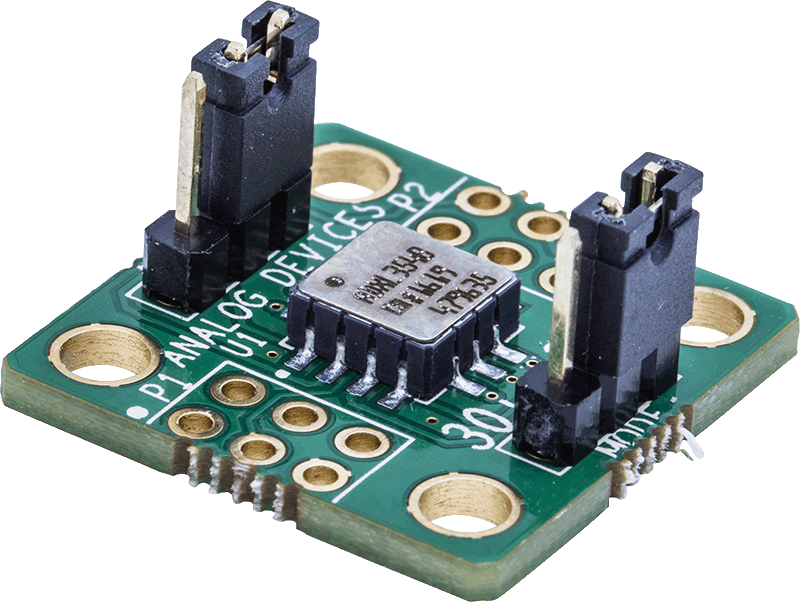

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357分线板

zoom

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357分线板

download icon

下载

 print icon

打印
EVAL-ADXL35X
ADXL354/ADXL355/ADXL356/ADXL357分线板

特性和优点

  • 2组带有间距的过孔，用于安装6引脚接头
  • 可轻松连接到原型制作板或PCB
  • 小尺寸和板刚度对所监控的系统和加速测量影响极小
立即购买 更多内容

产品详情

EVAL-ADXL35x-Z均为简单的评估板，允许对ADI公司全新系列低功耗、低噪声、低漂移3轴MEMS加速度计进行快速性能评估。该系列由模拟和数字输出器件组成，支持各种满量程范围(FSR)。型号说明在以下订购指南中列出。由于小尺寸和板刚度对系统和加速测量影响极小，因此这些评估板适用于在现有系统中评估ADXL35x加速度计系列。

资料

pdf icon

WIKI

Evaluating the ADXL354/ADXL355/ADXL356/ADXL357 reference design link

pdf icon

PDF

UG-1119: Evaluating the ADXL356/ADXL357 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers (Rev.A) Download

199.2 K

pdf icon

PDF

UG-1030: Evaluating the ADXL354/ADXL355 Low Noise, Low Drift, Low Power, 3-Axis MEMS Accelerometers (Rev.A) Download

192.05 K

更多 Arrow image

评估套件3

evaluation kit item images

EVAL-ADXL35x-SDP

ADXL35x 客户评估系统
evaluation kit item images

EVAL-ADXL355-PMDZ

低噪声、低漂移3轴加速度计PMOD板
evaluation kit item images

EVAL-ADXL35X

ADXL354/ADXL355/ADXL356/ADXL357分线板
