ADRF5717
推荐用于新设计数字步进衰减器， 2-Bit, 1 MHz 至 30 GHz
- 产品模型
- 2
概述
- 超宽带频率范围：1 MHz至30 GHz
- 衰减范围：典型步进16 dB，最大可达48 dB
- 低插入损耗
- 1.5 dB至8 GHz
- 2.0 dB至18 GHz
- 2.8 dB至30 GHz
- 衰减精度
- ±（0.20 + 2.3%衰减状态）dB（典型值，高达8 GHz）
- ±（0.30 + 3.2%衰减状态）dB（典型值，高达18 GHz）
- ±（0.30 + 6.5%衰减状态）dB（典型值，高达30 GHz）
- 典型步进误差
- ±0.8 dB（典型值，高达8 GHz）
- ±1.3 dB（典型值，高达18 GHz）
- ±3.3 dB（典型值，高达30 GHz）
- 高输入线性度
- P0.1dB插入损耗状态：30 dBm（典型值）
- P0.1dB其他衰减状态：30 dBm（典型值）
- IP3插入损耗状态：51 dBm（典型值）
- IP3其他衰减状态：49 dBm（典型值）
- 高RF功率处理
- ATTIN和ATTOUT的输入
- 30 dBm典型稳态平均值
- 33 dBm典型稳态峰值
- ATTIN和ATTOUT的输入
- RF幅度建立时间（与最终RFOUT相差0.1 dB）：6.6 μs（典型值）
- 支持单电源供电
- 相对相位中的紧凑分布
- 无低频杂散信号
- 并行模式控制，兼容CMOS/LVTTL

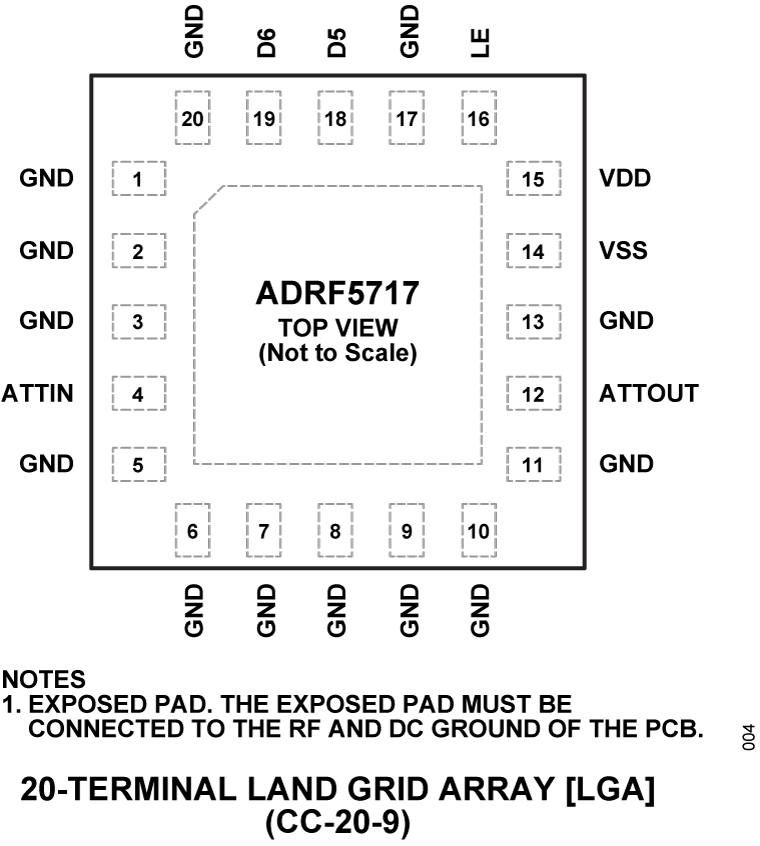

- 20引脚、3 mm x 3 mm、栅格阵列(LGA)封装
ADRF5717是一款2位硅数字衰减器，衰减范围为48 dB，步进为16 dB，支持无毛刺操作。
ADRF5717的工作频率范围为1 MHz至30 GHz，插入损耗优于2.8 dB，衰减精度优于3.3 dB。
ADRF5717的ATTIN和ATTOUT端口具有30 dBm稳态平均值和33 dBm稳态峰值的RF功率处理能力。
ADRF5717需要+3.3 V和-3.3 V的双电源电压供电。该器件具有并行模式控制和互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。
当负电源电压(VDD)接地时，ADRF5717也可在单一正电源电压(VDD)下工作。更多信息参见工作原理部分。
ADRF5717 RF端口设计用于匹配50 Ω的特征阻抗。ADRF5717采用符合RoHS标准的20引脚、3 mm × 3 mm LGA封装，工作温度范围为−40℃至+105℃。
应用
- 工业扫描仪
- 测试和仪器仪表
- 蜂窝基础设施：5G毫米波
- 军用无线电、雷达和电子对抗(ECM)
- 微波无线电和甚小孔径终端(VSAT)
参考资料
数据手册 1
用户手册 1
评估设计文件 1
视频 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| ADRF5717BCCZN | 20-lead LGA (3mm × 3mm) | ||
| ADRF5717BCCZN-R7 | 20-lead LGA (3mm × 3mm) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
S-参数 1
评估套件

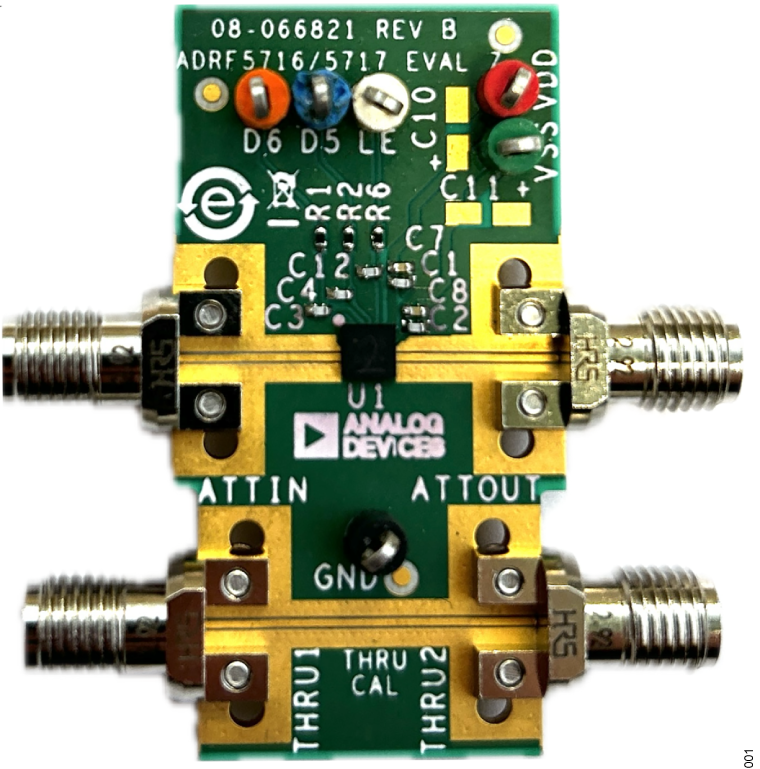

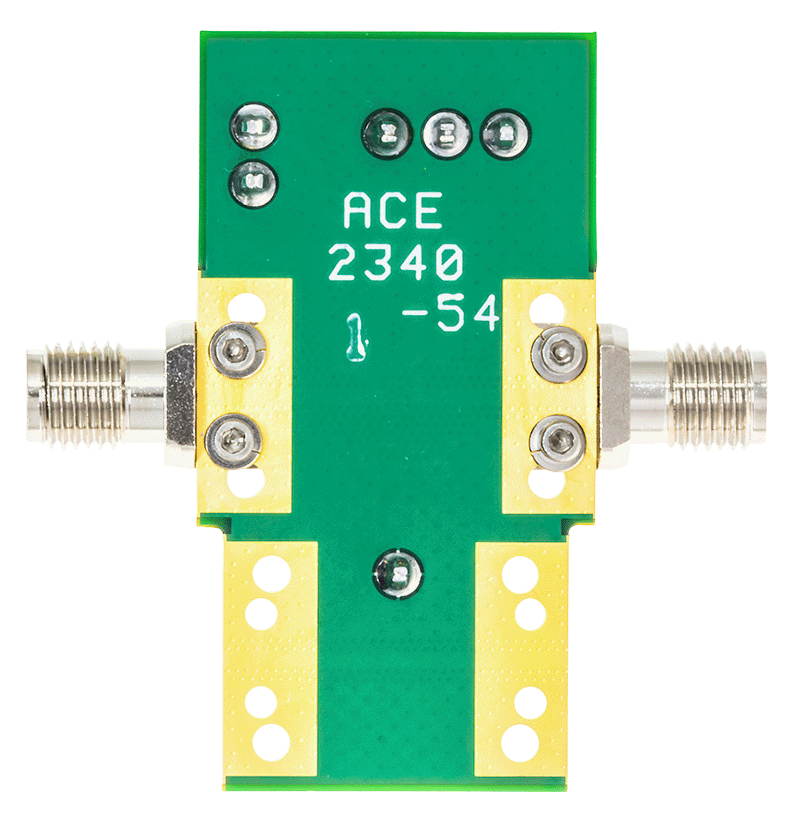

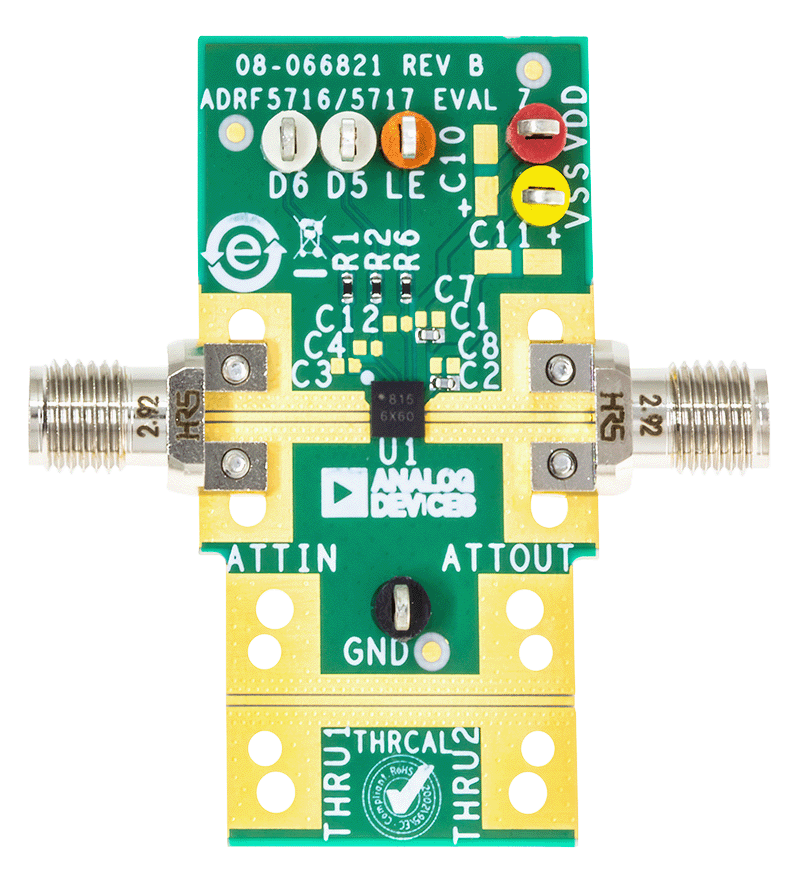

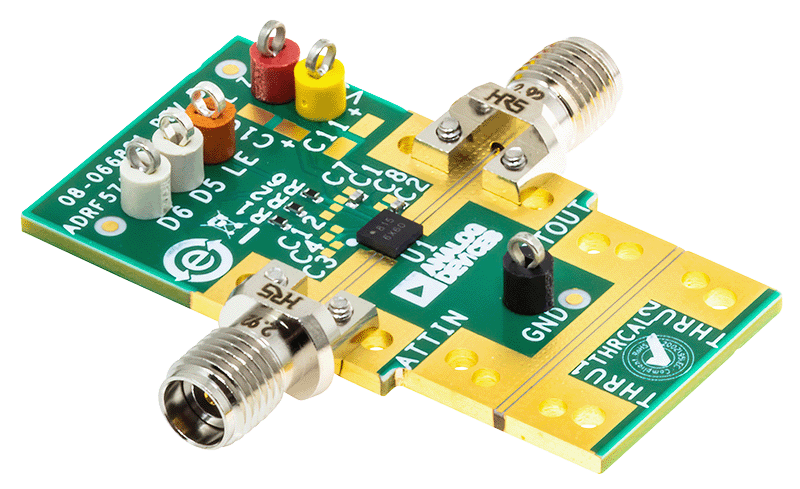

ADRF5717 硅数字衰减器（2 位、1 MHz 至 30 GHz）的评估
