ADRF5025

推荐用于新设计

9 kHz至44 GHz硅SPDT反射式开关

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 超宽带频率范围：9 kHz至44 GHz
  • 反射式设计
  • 具有阻抗匹配的低插入损耗
    • 0.9 dB（典型值）至18 GHz
    • 1.4 dB（典型值）至40 GHz
    • 1.6 dB（典型值）至44 GHz
  • 不具有阻抗匹配的低插入损耗
    • 0.9 dB（典型值）至18 GHz
    • 1.7 dB（典型值）至40 GHz
    • 2.2 dB（典型值）至44 GHz
  • 高输入线性度
    • P1dB：27.5 dBm（典型值）
    • IP3：50 dBm（典型值）
  • 高RF输入功率处理
    • 通过路径：27 dBm
    • 热切换：27 dBm
  • 无低频杂散
  • RF建立时间 (50% VCTL至 0.1 dB 的最终RF输出): 3.4 μs
  • 12引脚、2.25 mm × 2.25 mm LGA封装
  • 与ADRF5024快速切换版本引脚兼容

ADRF5025是一款反射式、单刀双掷(SPDT)开关，采用硅工艺制造。

该开关的工作频率范围为9 kHz至44 GHz，提供优于1.6 dB的插入损耗和35 dB隔离性能。ADRF5025的通过路径和热切换均具有27 dBm的射频(RF)输入功率处理能力。

ADRF5025在+3.3 V正电源电压和-3.3 V负电源电压下分别消耗14 μA和120 μA的低电流。该器件采用互补金属氧化物半导体(CMOS)/低压晶体管对晶体管逻辑(LVTTL)兼容控制特性。

ADRF5025与ADRF5024（低频截止版本）引脚兼容，工作频率范围为100 MHz至44 GHz。

ADRF5025 RF端口设计用于匹配50 Ω的特征阻抗。对于超宽带产品，RF传输线路上的阻抗匹配可以进一步优化高频插入损耗和回波损耗特性。有关更多详情，请参考“电气规格”部分、“典型性能参数”部分和“应用信息”部分。

ADRF5025采用符合RoHS标准的2.25 mm × 2.25 mm、12引脚、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

应用

  • 工业扫描仪
  • 测试和仪器仪表
  • 蜂窝基础设施：5G毫米波
  • 军用无线电、雷达、电子对抗(ECM)
  • 微波无线电和甚小孔径终端(VSAT)
ADRF5025
9 kHz至44 GHz硅SPDT反射式开关

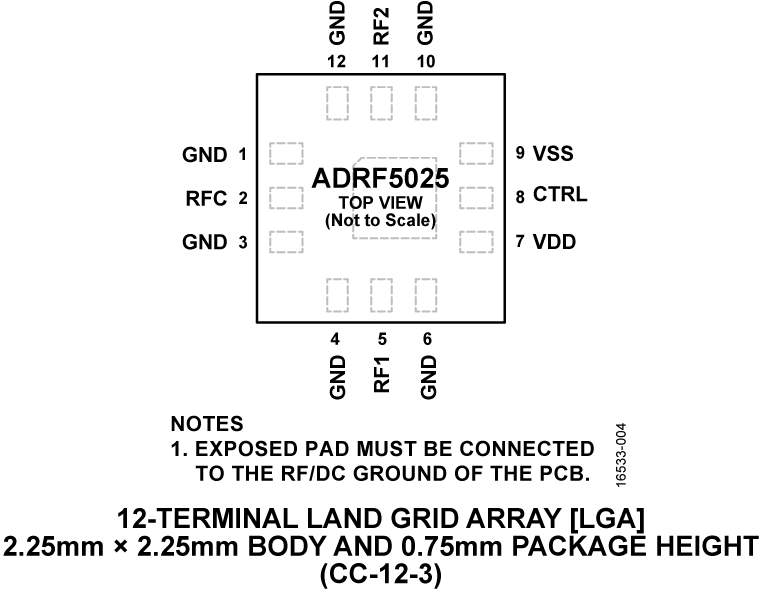

ADRF5025 Functional Block Diagram ADRF5025 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
ADRF5024
推荐用于新设计

100 MHz 至 44 GHz 硅 SPDT 反射式开关
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADRF5025

ADRF5025评估板

立即购买 更多内容

产品详情

ADRF5025-EVALZ是一款配置齐全的连接评估板，采用4层、62 mil厚、RO4003 PCB材料。


正常工作时，两个电源电压+3.3V和-3.3V应分别施加于VDD和VSS测试点，同时将其地电压连接至GND测试点。控制输入电压0V或+3.3V应施加于CTRL测试点以便选择RFC-RF1和RFC-RF2之间的切换状态。


RF输入信号可施加在边缘安装型、2.4 mm RF连接器的RFC引脚上，并在边缘安装型、2.4 mm连接器的RF1和RF2引脚上测量RF输出信号。
EVAL-ADRF5025
ADRF5025评估板

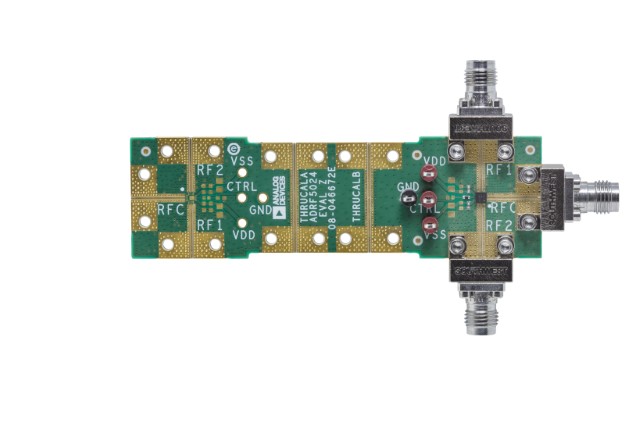

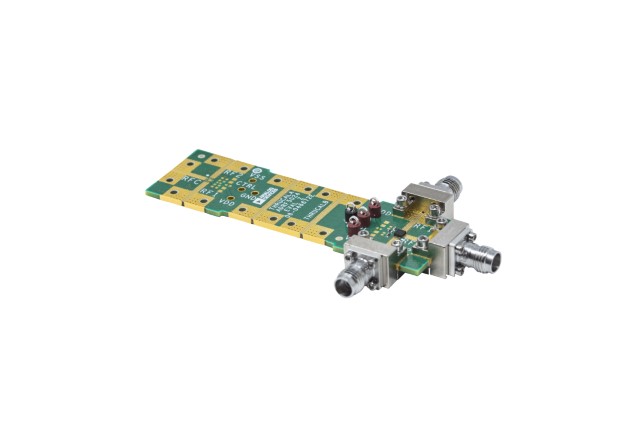

ADRF5025 Evaluation Board (angle) ADRF5025 Evaluation Board (bottom) ADRF5025 Evaluation Board (top)
