ADMV8513

推荐用于新设计

520 MHz至1300 MHz、数字可调谐带通滤波器

数据手册 (Rev. A) 产品选型表

产品模型: 2

Viewing:

概述

数字可调谐、倍频程、带通调谐
3 dB带宽：8.5%±2%
抑制性能(20 dB)：与f_CENTER相差17%

以单芯片替代分立式滤波器组
紧凑的10.00 mm × 10.00 mm × 2.10 mm LGA封装

ADMV8513是一款射频带通滤波器，具有数字可选的工作频率。滤波器中心频率(f_CENTER)可使用包含正在申请专利的插值技术的8位值（256个状态），在520 MHz至1300 MHz范围内进行调整。

3 dB带宽为8.5%（典型值），具有窄带和宽带选项，可调性为±2%。插入损耗通常为5.5 dB，20 dB抑制与f_CENTER相差17%，非常适合尽可能降低系统干扰。

这款可调谐滤波器可用作大型开关滤波器组和基于分立元件的可调谐滤波器的小型替代方案，并且可在先进的通信应用中提供动态可调解决方案。

应用

陆地移动无线电

测试与测量设备

军用雷达、电子战和电子对抗

卫星通信

工业和医疗设备

产品模型: 2

参考资料

数据手册 1

ADMV8513: 520 MHz to 1300 MHz, Digitally Tunable, Band-Pass Filter Data Sheet (Rev.A) 07/21/2023

用户手册 1

UG-2045: Evaluating the ADMV8513 520 MHz to 1300 MHz, Digitally Tunable, Band-Pass Filter (Rev.0) 07/21/2023

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

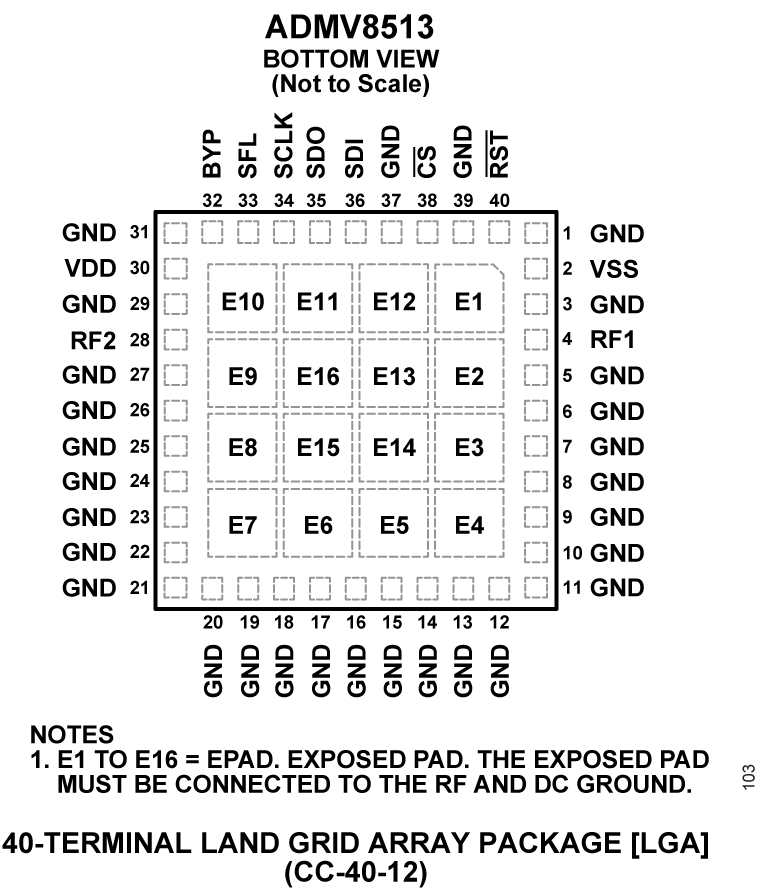

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADMV8513ACCZ	40-Terminal [LGA] (10mm × 10mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADMV8513ACCZ-R7	40-Terminal [LGA] (10mm × 10mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

评估ADMV8513 520 MHz至1300 MHz数字可调谐带通滤波器

立即购买更多内容

特性和优点

ADMV8513的全功能评估板
用于SPI的板载系统演示平台(SDP-S)连接器

使用由USB供电的板载LDO稳压器进行评估
用于SPI控制的ACE软件接口

产品详情

ADMV8513-EVALZ可用于评估ADMV8513数字可调谐带通滤波器(BPF)。ADMV8513-EVALZ采用ADMV8513芯片、负电压发生器、低压差(LDO)稳压器以及用于连接EVAL-SDP-CS1Z (SDP-S)系统演示平台(SDP)的接口，以实现简单高效的评估。负电压发生器和LDO稳压器允许ADMV8513通过SDP-S，由PC的5 V USB电源供电，或由两个外部电源供电。

ADMV8513是一款具有数字可选工作频率的IC。该芯片可使用4线串行外设接口(SPI)进行编程，SDP-S控制器支持用户通过ADI的分析、控制评估(ACE)软件与ADMV8513的SPI接口。

有关ADMV8513的完整详细信息，请参阅ADMV8513数据手册，在使用ADMV8513-EVALZ时，必须同时参阅该数据手册和用户指南。
