AD9164

16位、12 GSPS、RF DAC和直接数字频率合成器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.D)
Documentation 查看所有文档
IBIS 模型 AD9164bbcaz IBIS Model Download 241.54 KB IBIS 模型 AD9164bbcz IBIS Model Download 241.29 KB
产品模型 6
特性
  • DAC更新速率高达12 GSPS（最小值）
  • 6 GSPS直接RF频率合成（最小值）
    • 直流至2.5 GHz（基带模式）
    • 直流至6 GHz（2倍不归零(NRZ)模式）
    • 1.5 GHz至7.5 GHz（混合模式）
  • 旁通插值
    • 2×、3×、4×、6×、8×、12×、16×、24×
  • 出色的动态性能
  • 快速跳频
更多细节
show more Icon

AD9164是一款高性能16位数模转换器(DAC)和直接数字频率合成器(DDS)，支持高达6 GSPS的更新速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使这些DAC非常适合最严苛的高速射频(RF) DAC应用。

DDS由一组32个32位数控振荡器(NCO)组成，各带相位累加器。

与100 MHz串行外设接口(SPI)和快跳模式配合使用时，支持相位相干快速跳频(FFH)和几种模式以支持多种应用。

在基带模式下，元件的宽模拟带宽能力和高动态范围相结合，在最小一个载波至最大1.791 GHz信号带宽的满量程频谱范围内可支持DOCSIS 3.1电缆基础设施合规性。2倍插值滤波器(FIR85)使AD9164能够针对较低数据速率和转换器时钟进行配置，以降低系统总体功耗和滤波要求。在Mix-Mode™操作模式中，AD9164可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9164数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

SPI接口可配置AD9164并监控所有寄存器的状态。AD9164提供165引脚、8 mm × 8 mm、0.5 mm间距CSP_BGA和169引脚、11 mm × 11 mm、0.8 mm间距、CSP_BGA两种封装，包括引脚选项。

应用

  • 宽带通信系统
    • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM)
  • 无线通信基础设施
    • W-CDMA、LTE、LTE-A、点对点
Show More Arrow image
file 查看数据手册 (Rev.D)
Documentation 查看所有文档
IBIS 模型 AD9164bbcaz IBIS Model Download 241.54 KB IBIS 模型 AD9164bbcz IBIS Model Download 241.29 KB
产品模型 6
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9164

文档

2
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/07/2016
英文

AD9164: 16-Bit, 12 GSPS, RF DAC and Direct Digital Synthesizer Data Sheet (Rev.D)

打开PDF文件

redirect
2.85 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/08/2019
英文
UG-1526: AD9161/AD9162/AD9163/AD9164 User Guide redirect icon

1.7 M

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

3rd Party Solutions 3

Annapolis, WWQDA1 4-Ch, 12.0 GSps, 16b DAC, Featuring AD9164
Annapolis, WDHM40 6-Ch, 4.0 GSps, 12b ADC + 12.0 GSps, 16b DAC, Featuring AD9164
Annapolis, WWQDA0 4-Ch, 12.0 GSps, 16b DAC, Featuring AD9164

FPGA 互操作性报告 1

Altera AN-785 (AD9161/AD9162/AD9163/AD9164 Arria10)

器件驱动器 1

AD9162 GitHub Linux Driver Source Code

模拟对话 2

改进的DAC相位噪声测量以支持超低相位噪声DDS应用
电源噪声和时钟抖动对高速DAC相位噪声的影响的分析及管理

视频

3

Thumbnail Image

视频

2016-12-05

00:51

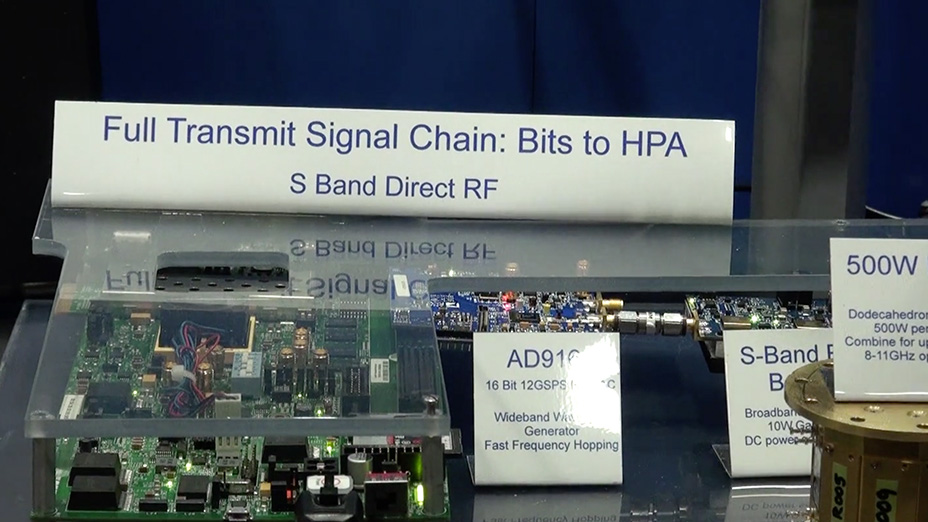

Direct RF sampling with phase coherent fast frequency hopping

了解更多
Thumbnail Image

视频

2016-10-25

02:31

Complete Transmitter Solutions: Bits to GaN HPAs

了解更多
Thumbnail Image

视频

2018-05-24

02:45

Analog Devices: 5G Test and Measurement Capability

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9164BBCA 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9164BBCARL 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9164BBCAZ 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9164BBCAZRL 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9164BBCZ 165-Ball CSPBGA (8mm x 8mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9164BBCZRL 165-Ball CSPBGA (8mm x 8mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 30, 2020

- 20_0020

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9164BBCA

量产

AD9164BBCARL

量产

AD9164BBCAZ

量产

AD9164BBCAZRL

量产

AD9164BBCZ

量产

AD9164BBCZRL

量产

pdf

PCN20_0020_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 30, 2020

- 20_0020

arrow down

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9164BBCA

量产

AD9164BBCARL

量产

AD9164BBCAZ

量产

AD9164BBCAZRL

量产

AD9164BBCZ

量产

AD9164BBCZRL

量产

pdf

PCN20_0020_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

软件和型号相关生态系统

部分模型 产品周期 描述

集成VCO的锁相环1
ADF4377
popup image
Cart

推荐新设计使用

带集成 VCO 的微波宽带频率合成器

时钟产生器件2
HMC7044
popup image
Cart

推荐新设计使用

带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器

LTC6952
popup image
Cart

最后购买期限

具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL

时钟分配器件1
LTC6955
popup image
Cart

最后购买期限

超低抖动 7.5GHz 11 输出扇出缓冲器系列


JESD204x Frame Mapping Table Generator
Info:False

The JESD204x Frame Mapping Table Generator tool consists of two Windows executables that will allow the user to input any valid combination of JESD204x parameters (L, M, F, S, NP) in order to output a .csv file that illustrates the frame mapping of the JESD204x mode in table format. There is an executable that allows the user to input a single JESD204x mode and another, that allows the user to input the parameters for multiple JESD204x modes in a specified .csv format in order to output a .csv file that illustrates the frame mapping of each of the JESD204x modes that were input into separate tables.

  • file-icon HTML JESD204x Frame Mapping Table Generator external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 3

    reference details image

    ADS7-V2EBZ

    基于FPGA的数据采集套件

    zoom

    ADS7-V2EBZ

    基于FPGA的数据采集套件

    download icon

    下载

     print icon

    打印
    ADS7-V2EBZ
    基于FPGA的数据采集套件

    特性和优点

    • 基于Virtex-7 FPGA
    • 一(1)个FMC-HPC连接器
    • 支持十(10)个13.1 Gbps收发器
    • 两(2)个DDR3-1866 DIMM
    • 简单USB端口接口(2.0)



    立即购买 更多内容

    产品详情

    ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

    资料

    pdf icon

    WIKI

    ADS7-V2EBZ High Speed Evaluation Board reference design link

    更多 Arrow image
    reference details image

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板

    zoom

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板

    download icon

    下载

     print icon

    打印
    EVAL-AD916X
    AD9161/AD9162/AD9163/AD9164 评估板

    特性和优点

    • 适用于 AD9161、AD9162、AD9163 和 AD9164 的全功能评估板
    • ACE 控制软件
    • 直接时钟与板载时钟
    • 显示 DAC 的 RF 模式，包括混合模式和 2× NRZ
    • 仅 NCO 模式
    • JESD204B 接口模式
    立即购买 更多内容

    产品详情

    此用户指南适用于 AD9161、AD9162、AD9163 和 AD9164 评估板。该评估板连接到 ADS7-V2EBZ 模式生成器，以快速评估 AD9161、AD9162、AD9163 和 AD9164 高速 RF 数模转换器 (RF DAC)。ADS7-V2EBZ 自动设置数据格式并将其发送到评估板，简化了套件的评估。该评估板使用 FPGA 夹层卡 (FMC) 电源。

    该评估板包括一个时钟缓冲器 AD9508，可为 ADS7-V2EBZ 提供基准时钟和 SYSREF± 引脚，并为 DAC 提供 SYSREF± 引脚。

    该评估板可由外部时钟或板载时钟 (ADF4355) 驱动。板上有一个单刀双掷 (SPDT) 开关，用于选择时钟源。

    资料

    pdf icon

    PDF

    UG-1526: AD9161/AD9162/AD9163/AD9164 User Guide Download

    1.7 M

    pdf icon

    ZIP

    046277 Design Files (Rev.E) Download

    18.46 M

    pdf icon

    ZIP

    046215 Design Files (Rev.C) Download

    11.65 M

    更多 Arrow image

    软件

    pdf icon

    ZIP

    DPG Downloader Software reference design link

    pdf icon

    ZIP

    DAC Software Suite Download Download

    711.92 M

    reference details image

    ADS8-V1EBZ

    ADS8-V1 评估板

    zoom

    ADS8-V1EBZ

    ADS8-V1 评估板

    download icon

    下载

     print icon

    打印
    ADS8-V1EBZ
    ADS8-V1 评估板

    特性和优点

    • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
    • 一(1)个FMC+连接器。
    • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
    • DDR4 SDRAM。
    • 简单的USB 3.0端口接口。
    立即购买 更多内容

    产品详情

    连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

    资料

    pdf icon

    WIKI

    ADS8-V1EBZ Evaluation Board User Guide reference design link

    更多 Arrow image

    评估套件3

    evaluation kit item images

    ADS7-V2EBZ

    基于FPGA的数据采集套件
    evaluation kit item images

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板
    evaluation kit item images

    ADS8-V1EBZ

    ADS8-V1 评估板
