AD9163

16位、12 GSPS、RF DAC和数字上变频器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • DAC更新速率高达12 GSPS（最小值）
  • 6 GSPS直接RF频率合成（最小值）)
    • 直流至3 GHz（不归零(NRZ)模式）
    • 直流至6 GHz（2倍NRZ模式）
    • 1.5 GHz至7.5 GHz（混合模式）
  • 可选插值
    • 6×, 8×, 12×, 16×, 24×
  • 出色的动态性能
更多细节
show more Icon

The AD91631 是一款高性能16位数模转换器(DAC)，支持最高达6 GSPS的数据速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使该DAC非常适合最苛刻的高速射频(RF)DAC应用。

出色的RF性能和深度插值速率使AD9163可用于许多无线基础设施应用，包括MC-GSM、W-CDMA、LTE和LTE-A。

高达1 GHz的宽带宽、复数NCO和数字上变频器支持对无线基础设施信号进行双频段和三频段直接RF频率合成，从而消除昂贵的模拟上变频器。

该器件的宽模拟带宽能力和高动态范围相结合，在最小一个载波高达1 GHz的信号带宽范围内可支持DOCSIS 3.1电缆基础设施兼容性，使其适合多住户单元(MDU)电缆应用。2倍插值滤波器(FIR85)使AD9163能够针对较低数据速率和转换器时钟进行配置，以降低整体系统功耗和滤波要求。在 Mix-Mode™ 操作模式中，AD9163可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9163数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

串行外设接口(SPI)可配置AD9163并监控所有寄存器的状态。AD9163采用169引脚、11 mm × 11 mm、0.8 mm间距CSP_BGA封装。

产品聚焦

  1. 高动态范围和信号重建带宽支持高达7.5 GHz的RF信号频率合成。
  2. 高达八个通道JESD204B SERDES接口，支持灵活的通道数和通道速度。
  3. 带宽和动态范围可满足多频段无线通信标准和余量要求。

应用

  • 宽带通信系统
    • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM))
  • 无线通信基础设施
    • MC-GSM、W-CDMA、LTE、LTE-A、点对点
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD9163

文档

5
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 07/07/2016
英文

AD9163: 16-Bit, 12 GSPS, RF DAC and Digital Upconverter Data Sheet (Rev.D)

打开PDF文件

redirect
2.7 M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 11/08/2019
英文
UG-1526: AD9161/AD9162/AD9163/AD9164 User Guide redirect icon

1.7 M

download

下载 PDF

技术文章

3

PDF Vector

HTML

更新 03/01/2018
英文
RF Converters: A Technology That Is Enabling Wideband Radios redirect icon

PDF Vector

HTML

更新 03/01/2018
中文
RF转换器：一种支持宽带无线电的技术 redirect icon

PDF Vector

HTML

更新 03/01/2018
日文
広帯域無線の実現を可能にするRFコンバータ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
AD9163BBCZ 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD9163BBCZRL 169-Ball CSPBGA (11mm x 11mm x 0.95mm) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

集成VCO的锁相环1
ADF4377
popup image
Cart

推荐新设计使用

带集成 VCO 的微波宽带频率合成器

时钟产生器件2
HMC7044
popup image
Cart

推荐新设计使用

带JESD204B接口的高性能、3.2 GHz、14路输出抖动衰减器

LTC6952
popup image
Cart

最后购买期限

具有 11 个输出并支持 JESD204B / JESD204C 协议的超低抖动、4.5GHz PLL

时钟分配器件1
LTC6955
popup image
Cart

最后购买期限

超低抖动 7.5GHz 11 输出扇出缓冲器系列


JESD204x Frame Mapping Table Generator
Info:False

The JESD204x Frame Mapping Table Generator tool consists of two Windows executables that will allow the user to input any valid combination of JESD204x parameters (L, M, F, S, NP) in order to output a .csv file that illustrates the frame mapping of the JESD204x mode in table format. There is an executable that allows the user to input a single JESD204x mode and another, that allows the user to input the parameters for multiple JESD204x modes in a specified .csv format in order to output a .csv file that illustrates the frame mapping of each of the JESD204x modes that were input into separate tables.

  • file-icon HTML JESD204x Frame Mapping Table Generator external icon

    • 找不到您所需的软件或驱动?

    申请驱动/软件

    评估套件 3

    reference details image

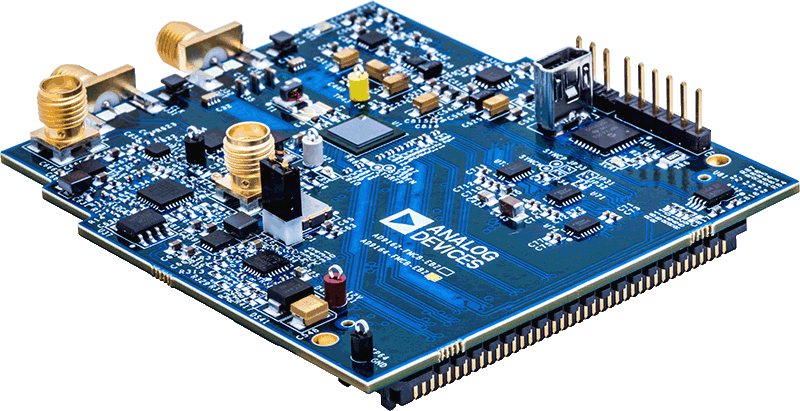

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板

    zoom

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板

    download icon

    下载

     print icon

    打印
    EVAL-AD916X
    AD9161/AD9162/AD9163/AD9164 评估板

    特性和优点

    • 适用于 AD9161、AD9162、AD9163 和 AD9164 的全功能评估板
    • ACE 控制软件
    • 直接时钟与板载时钟
    • 显示 DAC 的 RF 模式，包括混合模式和 2× NRZ
    • 仅 NCO 模式
    • JESD204B 接口模式
    立即购买 更多内容

    产品详情

    此用户指南适用于 AD9161、AD9162、AD9163 和 AD9164 评估板。该评估板连接到 ADS7-V2EBZ 模式生成器，以快速评估 AD9161、AD9162、AD9163 和 AD9164 高速 RF 数模转换器 (RF DAC)。ADS7-V2EBZ 自动设置数据格式并将其发送到评估板，简化了套件的评估。该评估板使用 FPGA 夹层卡 (FMC) 电源。

    该评估板包括一个时钟缓冲器 AD9508，可为 ADS7-V2EBZ 提供基准时钟和 SYSREF± 引脚，并为 DAC 提供 SYSREF± 引脚。

    该评估板可由外部时钟或板载时钟 (ADF4355) 驱动。板上有一个单刀双掷 (SPDT) 开关，用于选择时钟源。

    资料

    pdf icon

    PDF

    UG-1526: AD9161/AD9162/AD9163/AD9164 User Guide Download

    1.7 M

    pdf icon

    ZIP

    046277 Design Files (Rev.E) Download

    18.46 M

    pdf icon

    ZIP

    046215 Design Files (Rev.C) Download

    11.65 M

    更多 Arrow image

    软件

    pdf icon

    ZIP

    DPG Downloader Software reference design link

    pdf icon

    ZIP

    DAC Software Suite Download Download

    711.92 M

    reference details image

    ADS8-V1EBZ

    ADS8-V1 评估板

    zoom

    ADS8-V1EBZ

    ADS8-V1 评估板

    download icon

    下载

     print icon

    打印
    ADS8-V1EBZ
    ADS8-V1 评估板

    特性和优点

    • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA。
    • 一(1)个FMC+连接器。
    • 一(1)个FMC+连接器支持的二十(20)个16Gbps收发器。
    • DDR4 SDRAM。
    • 简单的USB 3.0端口接口。
    立即购买 更多内容

    产品详情

    连接到指定的 ADI 高速 ADC 评估板时，ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器，可充当数据接收器，同时 ADC 为数据发射器。

    资料

    pdf icon

    WIKI

    ADS8-V1EBZ Evaluation Board User Guide reference design link

    更多 Arrow image
    reference details image

    ADS7-V2EBZ

    基于FPGA的数据采集套件

    zoom

    ADS7-V2EBZ

    基于FPGA的数据采集套件

    download icon

    下载

     print icon

    打印
    ADS7-V2EBZ
    基于FPGA的数据采集套件

    特性和优点

    • 基于Virtex-7 FPGA
    • 一(1)个FMC-HPC连接器
    • 支持十(10)个13.1 Gbps收发器
    • 两(2)个DDR3-1866 DIMM
    • 简单USB端口接口(2.0)



    立即购买 更多内容

    产品详情

    ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例（例如，ADS7-V2用于高速ADC评估）。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台，也不支持独立运行。有关FPGA开发套件，请咨询Xilinx和其认可的代理商

    资料

    pdf icon

    WIKI

    ADS7-V2EBZ High Speed Evaluation Board reference design link

    更多 Arrow image

    评估套件3

    evaluation kit item images

    EVAL-AD916X

    AD9161/AD9162/AD9163/AD9164 评估板
    evaluation kit item images

    ADS8-V1EBZ

    ADS8-V1 评估板
    evaluation kit item images

    ADS7-V2EBZ

    基于FPGA的数据采集套件
