AD9162

16位、12 GSPS、RF数模转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 6
特性
  • DAC更新速率高达12 GSPS(最小值)
  • 6 GSPS直接RF频率合成(最小值)
    • 直流至2.5 GHz(基带1倍旁路模式)
    • 直流至6 GHz(2倍不归零(NRZ)模式)
    • 1.5 GHz至7.5 GHz(混合模式)
  • 可旁路的插值(1倍或旁路模式)
    • 2×, 3×, 4×, 6×, 8×, 12×, 16×, 24×
  • 出色的动态性能

更多细节
show more Icon

AD9162是一款高性能16位数模转换器(DAC),支持最高达6 GSPS的数据速率。DAC内核基于一个四通道开关结构配合2倍插值滤波器,使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使这些DAC非常适合最苛刻的高速射频(RF)DAC应用。

在基带模式下,元件的宽带宽能力和高动态范围相结合,在最小两个载波至最大1.794 GHz的满量程频谱范围内可支持DOCSIS 3.1电缆基础设施兼容性。2倍插值滤波器(FIR85)使AD9161/AD9162针对较低数据速率和转换器时钟进行配置,可降低系统总体功耗和滤波要求。在Mix-Mode 操作模式中,AD9161/ AD9162可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波,同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9161/AD9162数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成,可对其通道速度和通道数进行编程,从而实现应用灵活性。

串行外设接口(SPI)可配置AD9162并监控所有寄存器的状态。AD9162提供165引脚、8.0 mm × 8.0 mm、0.5 mm间距、CSP_BGA和169引脚、11 mm × 11 mm、0.8 mm间距、CSP_BGA两种封装,包括引脚选项。

产品特色

  1. 高动态范围和信号重建带宽支持高达7.5 GHz的RF信号频率合成。
  2. 高达八个通道JESD204B SERDES接口,支持灵活的通道数和通道速度。
  3. 带宽和动态范围可满足DOCSIS 3.1余量兼容性要求。

应用

  • 宽带通信系统
    • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM)
  • 无线通信基础设施
    • W-CDMA、LTE、LTE-A、点对点
  • 仪器仪表、自动测试设备(ATE)
  • 雷达和干扰发射器

产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9162BBCA
  • HTML
  • HTML
AD9162BBCARL
  • HTML
  • HTML
AD9162BBCAZ
  • HTML
  • HTML
AD9162BBCAZRL
  • HTML
  • HTML
AD9162BBCZ
  • HTML
  • HTML
AD9162BBCZRL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 30, 2020

- 20_0020

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9162BBCA

量产

AD9162BBCARL

量产

AD9162BBCAZ

量产

AD9162BBCAZRL

量产

AD9162BBCZ

量产

AD9162BBCZRL

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 30, 2020

- 20_0020

arrow down

AD9161/AD9162/AD9163/AD9164 Die Revision

AD9162BBCA

量产

AD9162BBCARL

量产

AD9162BBCAZ

量产

AD9162BBCAZRL

量产

AD9162BBCZ

量产

AD9162BBCZRL

量产

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 4

reference details image

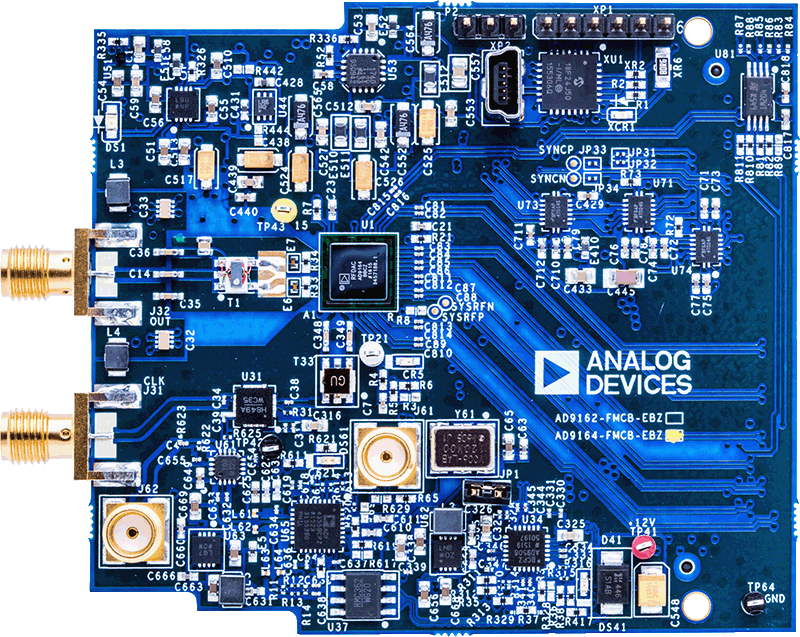

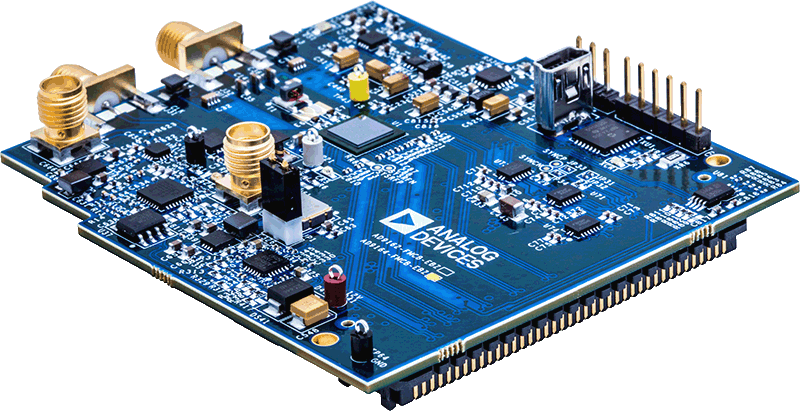

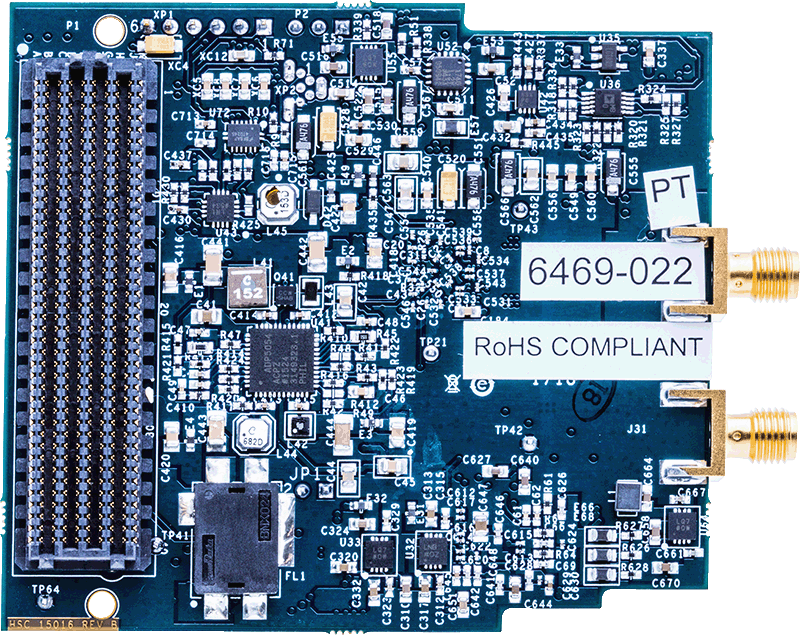

EVAL-AD916X

AD9161/AD9162/AD9163/AD9164 评估板

zoom

EVAL-AD916X

AD9161/AD9162/AD9163/AD9164 评估板

AD9161/AD9162/AD9163/AD9164 评估板

特性和优点

  • 适用于 AD9161、AD9162、AD9163 和 AD9164 的全功能评估板
  • ACE 控制软件
  • 直接时钟与板载时钟
  • 显示 DAC 的 RF 模式,包括混合模式和 2× NRZ
  • 仅 NCO 模式
  • JESD204B 接口模式

产品详情

此用户指南适用于 AD9161、AD9162、AD9163 和 AD9164 评估板。该评估板连接到 ADS7-V2EBZ 模式生成器,以快速评估 AD9161、AD9162、AD9163 和 AD9164 高速 RF 数模转换器 (RF DAC)。ADS7-V2EBZ 自动设置数据格式并将其发送到评估板,简化了套件的评估。该评估板使用 FPGA 夹层卡 (FMC) 电源。

该评估板包括一个时钟缓冲器 AD9508,可为 ADS7-V2EBZ 提供基准时钟和 SYSREF± 引脚,并为 DAC 提供 SYSREF± 引脚。

该评估板可由外部时钟或板载时钟 (ADF4355) 驱动。板上有一个单刀双掷 (SPDT) 开关,用于选择时钟源。

reference details image

ADS8-V1EBZ

ADS8-V1 评估板

zoom

ADS8-V1EBZ

ADS8-V1 评估板

ADS8-V1 评估板

特性和优点

  • Xilinx Kintex Ultrascale XCKU040-3FFVA1156E FPGA
  • (1)FMC+连接器。
  • (1)FMC+连接器支持的二十(20)16Gbps收发器。
  • DDR4 SDRAM
  • 简单的USB 3.0端口接口。

产品详情

连接到指定的 ADI 高速 ADC 评估板时,ADS8-V1 可用作数据采集板。ADS8-V1 上的 FPGA 设计用于支持最高速 JESD204B 模数转换器,可充当数据接收器,同时 ADC 为数据发射器。

reference details image

ADS7-V2EBZ

基于FPGA的数据采集套件

zoom

ADS7-V2EBZ

基于FPGA的数据采集套件

基于FPGA的数据采集套件

特性和优点

  • 基于Virtex-7 FPGA
  • 一(1)个FMC-HPC连接器
  • 支持十(10)个13.1 Gbps收发器
  • 两(2)个DDR3-1866 DIMM
  • 简单USB端口接口(2.0)



产品详情

ADS7-V2评估板开发用于评估ADI公司采用JESD204B、位速率高达13.1 Gbps的高速ADC、DAC和收发器。以下列出的快速入门Wiki知识库在大体上概述了该平台情况。此外用独立章节逐个介绍了该板的每个用例(例如,ADS7-V2用于高速ADC评估)。ADS7-V2只能与指定的ADI公司评估板一同使用。ADS7-V2不可用作开发平台,也不支持独立运行。有关FPGA开发套件,请咨询Xilinx和其认可的代理商
reference details image

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

zoom

AD-FMCOMMS11-EBZ

直接RF至基带发射无线电

直接RF至基带发射无线电

特性和优点

  • TX
    • 16位12GSPS RFDAC
    • JESD204B接口
      • 8个通道,最高可达12.5Gbps
    • 1x/2x/4x/6x/8x/12x/16x/24x/32x插值
    • 最大速率下的64位NCO
    • 模拟工作模式:
      • 正常模式:6GSPS DAC速率
        • 频率合成最高可达2.5GHz(第一奈奎斯特)
      • 混频模式:6GSPS DAC速率
        • 第2和第3奈奎斯特区中的频率合成
      • 2X正常模式:12GSPS DAC速率
        • 频率合成最高可达6GHz(第一奈奎斯特)
      • 出色的动态性能
  • RX
    • 3.2GHz全功率带宽(2.5GSPS时)
      • 噪声密度 = -149.5dBFs/Hz,ENOB = 9.5位
      • SFDR = 77 dBc(1GHz Ain,2.5Gsps)
      • SFDR = 77dBc(1.8GHz Ain,2.5Gsps)
    • +/-0.3 LSB DNL,+/-1.0 LSB INL
    • 双电源:1.3V和2.5V
    • 8或6通道JESD204B输出
    • 用于快速检测输出的可编程削波阈值
    • 每通道集成两个宽带数字下变频器(DDC)
      • 10位复数NCO
      • 2个级联半带滤波器(十进制/8、十进制/16)
    • 用于同步处理对齐的时间戳
      • SYSREF设置/保持检测器
    • 可编程中断(IRQ)事件监控器

产品详情

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板,展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC,可消除上一代发射器中的许多元件,如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线,从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC,AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件,以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦,最终为ADC,沿观测路径耦合返回至电路板。它负责板载时钟管理;所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
