A data acquisition (DAQ) system measures real-world physical phenomenon, such as temperature, force, acceleration, or vibration, converting measurements into digital values for data processing, storage, or transmission to a remote location. A typical DAQ system is comprised of a sensor, analog filtering and signal conditioning circuitry, an analog-to-digital converter (ADC), and a digital controller. Components for a DAQ solution are selected on a per application basis. Some DAQ systems are designed to minimize the overall system dc error from the sensor, with fast settling filters for control loop or multiplexed applications. Others are designed to provide superior ac performance, with low distortion and flat frequency response.

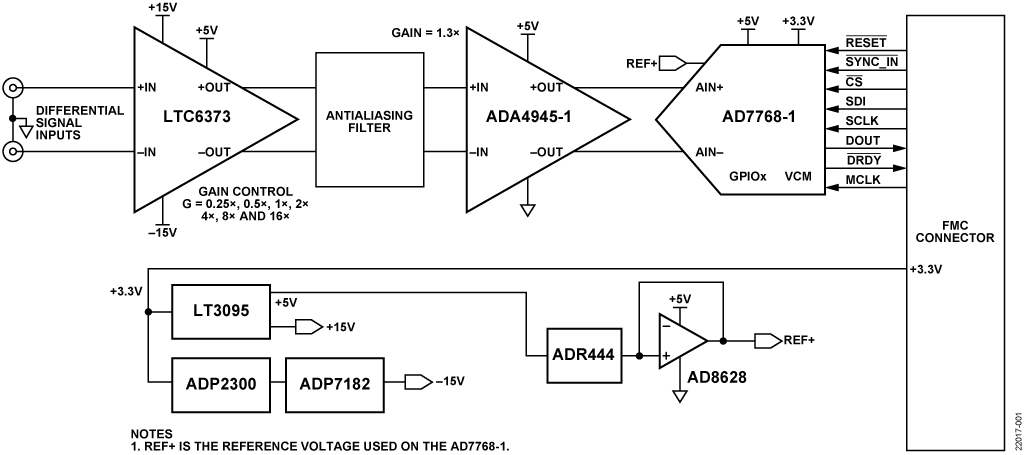

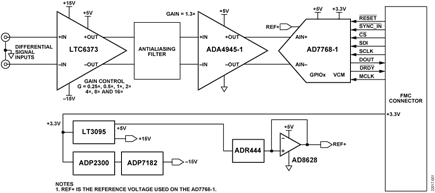

The DAQ system shown in Figure 1 has simplified many of these design challenges into a single, flexible DAQ platform that can be used across a wide range of ac and dc applications.

The wide input voltage range, high input impedance, and high input common-mode voltage allows most sensors and signal sources to be connected directly to the input, without additional signal conditioning. The system has a programmable gain block for attenuation or amplification of the input signal to optimally utilize the input range of the ADC.

The dc and ac performance of this system have been optimized to provide exceptional performance across the entire analog input bandwidth. The low input bias current minimizes the dc error due to the output impedance of the sensor, and the high common-mode rejection ratio (CMRR) minimizes the impact of the common-mode noise pickup from the environment, especially when the sensor is located far from the DAQ system, which keeps the dc errors to a minimum, while not making sacrifices to the ac performance of the converter.

The ADC has fully programmable digital filters with adjustable bandwidth and data rate that can be tailor fit to specific system requirements. The analog filter of the system rejects frequencies at multiples of the sampling frequency, eliminating aliasing concerns.

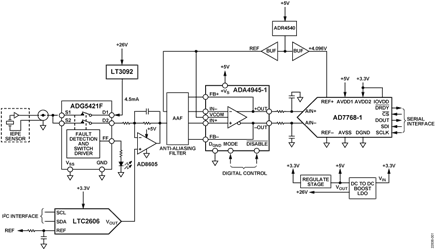

图1所示的参考设计是一款高分辨率、宽带宽、高动态范围的、IEPE (Integrated Electronics Piezoelectric)兼容接口数据采集(DAQ)系统，其与ICP^® (IC Piezoelectric)/IEPE传感器接口。IEPE传感器最常用于振动测量应用，但也有很多IEPE传感器用于测量温度、应变、冲击和位移等参数。

本电路笔记聚焦于该解决方案的振动应用，尤其是状态监控领域，但仪器仪表和工业自动化领域也有大量应用以类似方式使用IEPE传感器，并且由类似的信号链提供服务。

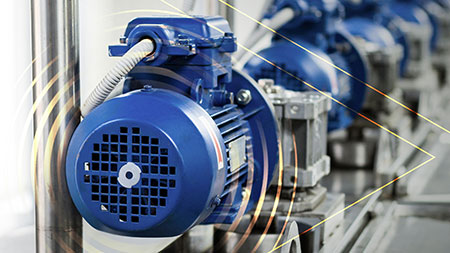

具体而言，状态监控使用传感器信息来帮助预测机器状态的变化。跟踪机器状态的方法有很多，但振动分析是最常用的方法。通过跟踪振动随时间的分析数据，可以预测故障或失效以及故障源。

工业环境需要稳健可靠的检测方法，这给振动检测增加了难度。了解机器的状况有助于提高效率和生产率，并使工作环境更安全。

市场上大多数与压电传感器接口的解决方案都是交流耦合式，缺乏直流和亚赫兹测量能力。 CN-0540参考设计是一种直流耦合解决方案，可实现直流和亚赫兹精度。

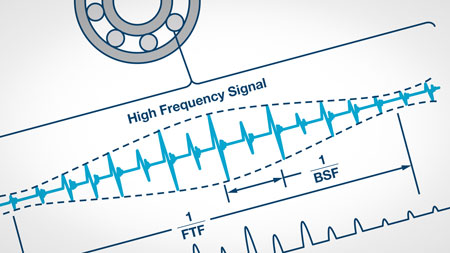

通过查看IEPE振动传感器在频域（直流至50 kHz）中的完整数据集，并使用快速傅立叶变换(FFT)频谱中发现的谐波的位置、幅度和数量，可以更好地预测机器故障的类型和来源。

数据采集板为Arduino兼容外形尺寸，可以直接与大多数Arduino兼容开发板接口并由后者供电。

ADAQ7768-1是一款24位精密数据采集(DAQ) μModule^®系统，它将信号调理、转换和处理模块集成到单个系统级封装(SiP)设计中，从而能够快速开发高度紧凑、高性能的精密DAQ系统。

ADAQ7768-1由以下部件组成：

• 低噪声、低偏置电流、高带宽可编程增益仪表放大器(PGIA)，在保持高输入阻抗的同时还能够实现信号放大和信号衰减
• 四阶、低噪声、线性相位抗混叠滤波器
• 低噪声、低失真、高带宽ADC驱动器以及可选线性度升压缓冲器
• 集成可编程数字滤波器的高性能中等带宽24位Σ-Δ型ADC
• 低噪声、低压差线性稳压器
• 基准电压缓冲器
• 基准电压缓冲器

ADAQ7768-1支持最大范围为±12.6V的全差分输入信号。它具有±12V的输入共模电压范围以及出色的共模抑制比(CMRR)。

输入信号完全缓冲，具有2 pA（典型值）的极低输入偏置电流。这样可轻松实现输入阻抗匹配，并使ADAQ7768-1能够直接连接至具有高输出阻抗的传感器。

7种引脚可配置增益设置提供额外的系统动态范围，较低幅度的输入信号可改善信号链噪声性能。

4阶低通模拟滤波器与用户可编程数字滤波器相结合，确保信号链得到充分的保护，以防高频噪声和输入节点上出现的带外信号音混叠回目标频段。模拟低通滤波器经过精心设计，可实现高相位线性度和最大带内幅度响应平坦度。模拟低通滤波器中使用的电阻网络采用ADI公司的iPASSIVES™技术构建，在绝对值和整个温度范围内均提供出色的电阻匹配。因此，信号链性能在温度漂移最小的情况下保持不变，ADAQ7768-1具有出色的器件间相位匹配性能。

高性能ADC驱动器放大器可确保ADC输入在最大采样速率下完全稳定建立。该驱动器电路具有最小加性噪声、误差和失真，同时保持稳定性。全差分架构有助于最大程度提高信号链动态范围。

ADAQ7768-1内部的模数转换器(ADC)是一款高性能、24位精度、单通道Σ-Δ型转换器，具有出色的交流性能和直流精度以及256 kSPS的吞吐速率（16.384 MHz MCLK下）。

可选线性度升压缓冲器可进一步提高信号链线性度。

ADAQ7768-1的额定输入基准电压为4.096V，但该器件可支持从VDD_ADC低至1V的基准电压。

ADAQ7768-1有两类基准电压缓冲器。一种预充电基准电压缓冲器用于简化基准输入驱动要求，另一种全基准电压缓冲器用于提供高阻抗基准输入。两种缓冲器可选，可通过寄存器配置关断。

ADAQ7768-1支持三种时钟输入类型：晶振、CMOS或LVDS。

ADAQ7768-1上提供三类数字低通滤波器。宽带滤波器提供与理想的砖墙式滤波器类似的滤波器配置，使其非常适合进行频率分析。Sinc5滤波器提供低延迟路径和平滑的阶跃响应，同时保持良好的混叠抑制水平。它还支持高达1.024 MHz的输出数据速率（16.384 MHz MCLK下），使Sinc5滤波器非常适合低延迟数据采集和时域分析。Sinc3滤波器支持宽抽取率，可产生低至50 SPS的输出数据速率（16.384 MHz MCLK下）。该Sinc3滤波器与同时50/60Hz抑制后置滤波器相结合，使其特别适合精密直流测量。ADAQ7768-1上的所有三个数字滤波器均为具有线性相位响应的FIR滤波器。这些滤波器的带宽直接对应于DAQ信号链的带宽，可通过寄存器配置完全编程。

ADAQ7768-1还支持两种器件配置方法。用户可以选择使用其SPI接口通过寄存器写入来配置器件，或使用简单的硬件引脚绑定方法来配置器件，以便在各种预定义模式下工作。

单个SPI接口支持寄存器访问和样本数据回读功能。ADAQ7768-1始终充当SPI从机。它支持多种接口模式，至少需要三个IO通道才能与与器件通信。

ADAQ7768-1还具有一套内部诊断功能，可检测运行期间的各种错误，帮助提高系统可靠性。

ADAQ7768-1器件的工作温度范围为−40°C至+105°C，采用12mm x 6mm x 1.6mm、84引脚BGA封装，具有0.8mm引脚间距，非常适合多通道应用。ADAQ7768-1仅占用75sq mm的电路板空间，比占用750sq mm的分立解决方案小10倍。

应用

• 通用输入测量平台
• 电气测试和测量
• 声音和振动、声波和材料科学研发
• 控制和硬件循环验证
• 针对预测性维护的状态监控
• 音频测试

AD7768 / AD7768-4分别为每通道集成Σ-Δ型调制器和数字滤波器的8通道和4通道、同步采样Σ-Δ型模数转换器（ADC），支持交流和直流信号的同步采样。

AD7768 / AD7768-4在110.8 kHz最大输入带宽下实现108 dB动态范围，具备±2 ppm INL、±50 µV失调误差和±30 ppm增益误差的典型性能。

AD7768 / AD7768-4用户可在输入带宽、输出数据速率和功耗之间进行权衡，并选择三种功耗模式之一以优化噪声目标和功耗。AD7768/AD7768-4的灵活性使其成为适合低功耗直流和高性能交流测量模块的可重复使用的平台。

AD7768 / AD7768-4有三种工作模式：快速模式（最大值：256 kSPS、110.8 kHz输入带宽、每通道51.5 mW）、中速模式（最大值：128 kSPS、55.4 kHz输入带宽、每通道27.5 mW）和生态模式（最大值：32 kSPS、13.8 kHz输入带宽、每通道9.375 mW。

AD7768 / AD7768-4提供丰富的数字滤波性能，如宽带、±0.005 dB低通带纹波、集成急剧滚降性能的抗混叠低通滤波器，以及在奈奎斯特频率的105 dB阻带衰减。

频域测量可使用宽带线性相位滤波器。该滤波器在以下范围具有平坦的通带（±0.005 dB纹波）：DC至102.4 kHz (256 kSPS)、DC至51.2 kHz (128 kSPS)或DC至12.8 kHz (32 kSPS)。

AD7768 / AD7768-4还提供sinc响应（通过sinc5滤波器）、低带宽的低延迟路径和低噪声测量。可为每个通道选择并运行宽带和sinc5滤波器。

在这些滤波器选项内，用户可通过从抽取速率×32、×64、×128、×256、×512和×1024中进行选择来提高动态范围。改变抽取滤波的能力可对所需输入带宽的噪声性能进行优化。

每个ADC通道的嵌入式模拟功能可简化设计，如模拟输入上的预充电缓冲器可减小模拟输入电流，每通道的基准预充电缓冲器可减小基准电压输入端的输入电流和毛刺。

器件采用5 V AVDD1A和AVDD1B电源、2.25 V至5.0 V AVDD2A和AVDD2B电源以及2.5 V至3.3 V或1.8 V IOVDD电源供电（有关1.8 V IOVDD的具体电源供电要求，请参见“1.8 V IOVDD电源”部分）。该器件需要一个外部基准电压源；绝对输入基准电压范围为1 V至AVDD1 − AVSS。

在本文档中为明确起见，AVDD1A和AVDD1B电源称为AVDD1，而AVDD2A和AVDD2B电源称为AVDD2。对于负电源，AVSS指AVSS1A、AVSS1B、AVSS2A、AVSS2B和AVSS引脚。

器件的额定工作温度范围为−40°C至+105°C，提供10 mm × 10 mm、64引脚LQFP封装，印刷电路板(PCB)尺寸为12 mm × 12 mm。在整篇数据手册中，多功能引脚（如晶振2/MCLK）由整个引脚名称或引脚的单个功能表示（例如MCLK即表示仅与此功能相关）。

应用

• 数据采集系统：USB/PXI/以太网
• 仪器仪表和工业控制环路
• 音频测试和测量
• 振动和资产状态监控
• 3相电能质量分析
• 声纳
• 高精度医疗脑电图(EEG)/肌电图（EMG)/心电图(ECG)

AD7768-1 是一款低功率、高性能 Σ-Δ 模数转换器 (ADC) ，其具有一个 Σ-Δ 调制器和数字滤波器，可实现AC 和 DC 信号的精确转换。AD7768-1 是 AD7768 的单通道版本，后者是一款 8 通道同步采样 Σ-Δ ADC。AD7768-1 提供单个可配置和可重复使用的数据采集 (DAQ) 封装，在 AC 和 DC 综合性能方面建立了全新的行业标准，并使仪器仪表和工业系统设计人员能够针对隔离式和非隔离式应用跨多个测量变量进行设计。

在 256 kSPS 下使用低纹波、有限脉冲响应 (FIR) 数字滤波器时，AD7768-1 可实现 108.5 dB 的动态范围，提供 110.8 kHz 输入带宽 (BW) 以及 ±1.1 ppm 的积分非线性 (INL)、±30 µV 的偏移误差和 ±30 ppm 的增益误差。

使用 sinc5 滤波器可提供高达 500 kHz 奈奎斯特频率 (滤波器的 −3 dB 点为 204 kHz) 的较宽带宽，从而可以在扩展的范围内查看信号。

AD7768-1 可以让用户相对于输出数据速率 (ODR) 和功耗灵活地配置和优化输入带宽。AD7768-1 具有灵活性，可以动态地分析不断变化的输入信号，使得该器件尤其适用于通用型 DAQ 系统。设计人员可以从三种可用电源模式中选择一种，因而可在较大限度地降低功耗的同时实现所需的噪声目标。AD7768-1 的设计很独特，它已经成为适用于低功耗 DC 和高性能 AC 测量模块之可重复使用的灵活平台。

AD7768-1 在 DC 和 AC 性能之间实现了较佳平衡，并具有出色的功率效率。以下三种操作模式允许用户在输入带宽与功率预算之间进行权衡折衷：

• 快速模式可提供一个具有高达 256 kSPS 采样速率和 52.2 kHz 带宽以及 26.4 mW 功耗的 sinc 滤波器，或者一个具有高达 256 kSPS 采样速率、110.8 kHz 带宽和 36.8 mW 功耗的 FIR 滤波器。
• 中值模式可提供一个具有高达 128 kSPS 采样速率，55.4 kHz 带宽和 19.7 mW 功耗的 FIR 滤波器。
• 低功耗模式可提供一个具有高达 32 kSPS 采样速率，13.85 kHz 带宽和 6.75 mW 功耗的 FIR 滤波器。

AD7768-1 拥有全面的数字滤波功能，可满足各种各样的系统要求。借助这些滤波器选项，可以针对在整个频率范围内具有严紧增益误差的频域测量、线性相位响应要求 (砖墙式滤波器)、用于控制环路应用的低延迟路径 (inc5 或 sinc3) 以及 DC 输入测量进行配置，并能够配置 sinc3 滤波器以抑制 50 Hz 或 60 Hz 的线路频率。所有滤波器都提供可编程抽取率。

对于追求比使用低纹波 FIR 滤波器时更高 ODR 的用户，存在一个 1.024 MHz sinc5 滤波器路径。此路径对量化噪声进行了限制。因此，它最适合对控制环路需要最低延迟、或在外部现场可编程门阵列 (FPGA) 或数字信号处理器 (DSP) 上实施定制数字滤波的客户。

滤波器选项如下：

• 具 ±0.005 dB 通带纹波 (至 102.4 kHz) 的低纹波 FIR 滤波器。
• 具有高达 1.024 MHz 数据速率以较大限度提高控制环路响应性能的低延迟 sinc5 滤波器。
• 完全可编程并具 50 Hz/60 Hz 抑制能力的低延迟 sinc3 滤波器。

当使用 AD7768-1 时，AD7768-1 内的嵌入式模拟功能可以在整个应用范围内极大地降低设计负担。与竞争产品相比，每个模拟输入端上的预充电缓冲器可减小模拟输入电流，从而简化了外部放大器驱动模拟输入的任务。

基准上的全缓冲输入可降低输入电流，为外部基准器件提供高阻抗输入，或在缓冲比例式测量中使用的任何基准检测电阻器方案的过程中提供高阻抗输入。

该器件采用一个 5.0 V AVDD1 − AVSS 电源、一个 2.0 V 至 5.0 V AVDD2 − AVSS 电源和一个 1.8 V 至 3.3 V IOVDD − DGND 电源工作。

在低功率模式下，AVDD1、AVDD2 和 IOVDD 电源可以利用单 3.3 V 电源轨运行。

该器件需要一个外部基准。绝对输入基准电压源 (REF_IN) 电压范围为 1 V 至 AVDD1 − AVSS。

规定的工作温度范围为 −40°C 至 +125°C。该器件采用 4 mm x 5 mm 28 引脚 LFCSP 封装。

请注意，在本数据手册全文中，多功能引脚 (例如 XTAL2/MCLK) 可以使用引脚全称，或用引脚的单个功能指代，例如 MCLK (当仅与该功能相关时)。

应用

• 提供测量和传感器类型超集的平台 ADC
  • 声音和振动、声波和材料科学研发
• 控制和硬件循环验证
• 针对预测性维护的状态监视
• 电气测试和测量
• 音频测试以及电流和电压测量
• 临床 EEG、EMG 和 ECG 生命体征监测
• 基于 USB、PXI 和以太网的模块化 DAQ
• 通道到通道隔离式模块化 DAQ 设计

AD7134 是一款四通道、低噪声、同步采样、精密模数转换器 (ADC)，具备功能性、高性能和易用性。

AD7134 基于连续时间 Σ-Δ (CTSD) 调制方案，使得 Σ-Δ 调制器前面不再需要传统上必需的开关电容电路采样，因而放宽了 ADC 输入驱动要求。CTSD 架构还可固有地抑制 ADC 混叠频带周围的信号，使套件具有固有的抗混叠能力，同时不再需要复杂的外部抗混叠滤波器。

AD7134 具有四个独立的转换器通道，每个通道都具有 CTSD 调制器和数字抽取和滤波路径。AD7134 可对四个单独的信号源进行同步采样，每个信号源支持的最大输入带宽为 391.5 kHz，并在这四个信号测量之间实现紧密的相位匹配。通道的高度集成以及简化的模拟前端要求，使得外形小巧的 AD7134 能够提供高密度多通道数据采集解决方案。

AD7134 的信号链简化特性，还可通过降低通常由模拟前端电路引入的噪声、误差、不匹配和失真，来提高系统级性能。

AD7134 提供出色的直流和交流性能。每个 ADC 通道的带宽范围为从直流至 391.5 kHz，使该套件成为支持从温度、压力到振动和冲击等范围广泛的传感器类型的通用精密数据采集解决方案的理想选择。

AD7134 提供许多特性和配置选项，用户能够灵活地在给定应用的带宽、噪声、精度和功耗之间实现优质平衡。

集成的异步采样速率转换器 (ASRC) 允许 AD7134 使用内插和重采样技术精确控制抽取率，从而精确控制输出数据速率 (ODR)。AD7134 支持从 0.01 kSPS 到 1496 kSPS 的广泛的 ODR 频率，调整分辨率小于 0.01 SPS，使得用户可以细微调整采样速度，以实现相干采样。可以通过 ODR_VAL_INT_x 和 ODR_VAL_FLT_x 寄存器（寄存器 0x16 至寄存器 0x1C，ASRC 主模式）或使用外部时钟源（ASRC 从属模式）来控制 ODR 值。ASRC 从属模式操作可以在多个 AD7134 套件之间实现与单一系统时钟的同步采样。ASRC 可在中带宽数据采集系统中简化时钟分配要求，因为它的数字后端不再需要将高频低抖动主时钟路由到每个 ADC。

ASRC 可充当数字滤波器，并以更低的速率从 Σ-Δ 调制器抽取过采样数据，以获得更高的精度。然后通过 AD7134 的一个用户可选数字滤波器配置文件进一步处理 ADC 数据，以便进一步抑制带外信号和噪声，并将数据速率降低到所需的最终 ODR 值。

AD7134 提供三个主要数字滤波器配置文件选项：宽带低纹波滤波器，具有砖墙式频率轮廓，ODR 范围为 2.5 kSPS 至 374 kSPS，并且适合频域分析；快速响应 sinc3 滤波器， ODR 范围为 0.01 kSPS 至 1496 kSPS，适合低延迟时域分析和低频高动态范围输入类型，以及平衡 sinc6 滤波器， ODR 范围为 2.5 kSPS 至 1.496 MSPS，可提供优质噪声性能和响应时间。

AD7134 还能够在其两个或四个输入通道之间进行板载平均。如果将两个通道组合在一起，则结果接近 3 dB；如果将所有四个通道组合在一起，则结果将接近 6 dB，从而在保持带宽的同时，扩大了动态范围。

AD7134 支持两种套件配置方案：串行外设接口 (SPI) 和硬件引脚配置（引脚控制模式）SPI 控制模式允许访问 AD7134 上提供的所有特性和配置选项。SPI 控制模式还支持访问板载诊断特性，以提高系统稳健性。引脚控制模式的优点是可以简化套件配置，使得套件在上电后能够自动运行，并在独立模式下工作。

除了可选的 SPI 外，AD7134 还具有灵活、独立的数据接口，可用于传输 ADC 输出数据。该数据接口可充当总线主器件或从属器件，并提供多种时钟选项以支持多种通信总线协议。该数据接口还支持菊花链和可选最小输入/输出 (I/O) 模式，旨在较大限度地减少隔离式应用中所需的数字隔离器通道数。

AD7134 的工作环境温度范围为 0°C 至 85°C。该器件采用 8 mm × 8 mm、56 引脚导线架晶片层级封装（LFCSP）。

请注意，在本数据手册全文中，多功能引脚（例如 FORMAT1/SCLK）可能使用引脚全称或引脚的单一功能指代，例如 SCLK（如果仅与该功能相关时）。

应用

• 电气测试和测量
• 音频测试
• 三相电源质量分析
• 控制和硬件在环验证
• 声纳
• 针对预测性维护的状态监控
• 声学和材料科学研发

ADG5421F 是一款双路、单刀单掷 (SPST) 低导通电阻开关，在源极引脚上具有过压保护、掉电保护和过压检测等功能。

当没有电源时，开关保持关闭状态，开关输入为高阻抗。上电时，如果任何一个 Sx 引脚上的模拟输入信号电平超过 V_DD 或 V_SS的阈值电压 V_T，两个开关就一起关断，漏极开路故障标志 (FF) 引脚拉至逻辑低电平。在通电和断电条件下，相对接地电压高达 +60 V 或 −60 V 的输入信号电平都将被屏蔽。

开关通过逻辑 1 输入进行接通，在两个方向上的导电性能相同。数字输入在整个工作电源范围内与 1.8 V 逻辑输入兼容。

应用

• 模拟输入和输出模块
• 远程控制和分布式控制系统
• 数据采集
• 仪器仪表
• 航空电子设备
• 自动测试设备
• 通信系统
• 继电器替代方案

LTC^®2606 / LTC2616 / LTC2626 是采用 10 引脚 DFN 封装的单通道 16、14 和 12 位、2.7V 至 5.5V 轨至轨电压输出 DAC。它们内置高性能输出缓冲器，并保证具有单调特性。

这些器件建立了 16 位和 14 位 DAC 的新型电路板密度标准，以及单电源输入、电压输出 DAC 的输出驱动和负载调节的性能标准。

这些器件采用了一个双线式 I²C 兼容型串行接口。LTC2606 / LTC2616 / LTC2626 既可工作于标准模式 (100kHz 时钟频率)，也可工作于快速模式 (400kHz 时钟频率)。它们还具有一个异步 DAC 更新引脚 (LDAC)。

LTC2606 / LTC2616 / LTC2626 采用了一个上电复位电路。在上电期间，电压输出升高不大于零标度以上 10mV；在上电之后，它们维持在零标度上，直到出现一个有效的写和更新操作为止。该上电复位电路把 LTC2606-1 / LTC2616-1 / LTC2626-1 复位至中间标度。电压输出维持在中间标度上，直到出现一个有效的写和更新操作为止。

• 移动通信
• 过程控制和工业自动化
• 仪表
• 自动测试设备

AD8605、AD8606和AD8608分别是单通道、双通道和四通道、轨到轨输入和输出、单电源放大器，具有极低失调电压、低输入电压和电流噪声以及宽信号带宽等特性。这些放大器采用ADI公司的DigiTrim^®调整专利技术，无需激光调整便可达到出色的精度。

低失调、低噪声、极低的输入偏置电流和高速度特性相结合，使这些放大器适合各种应用。滤波器、积分器、光电二极管放大器和高阻抗传感器等器件均可受益于这些特性组合。宽带宽和低失真特性则有益于音频和其它交流应用。具体应用包括光学控制环路、便携式和环路供电仪器仪表以及便携式设备的音频放大。

AD8605、AD8606和AD8608的额定温度范围为−40°C至+125°C扩展工业温度范围。AD8605单通道放大器提供5引脚SOT-23和5引脚WLCSP两种封装。AD8606双通道放大器提供8引脚MSOP、8引脚WLSCP和窄体SOIC表贴三种封装。AD8608四通道放大器提供14引脚TSSOP和窄体14引脚SOIC两种封装。5引脚和8引脚WLCSP封装器件是现有尺寸最小的表贴运算放大器。WLCSP、SOT-23、MSOP和TSSOP封装产品仅提供卷带和卷盘形式。

应用

• 光电二极管放大
• 电池供电仪器仪表
• 多极滤波器
• 传感器
• 条形码扫描器
• 音频

ADA4945-1是一款低噪声、低失真、全差分放大器，具有两种可选功率模式。该器件采用3 V至10 V的宽电源电压范围工作。低直流失调、直流失调漂移和出色的动态性能使得ADA4945-1特别适合各种数据采集与信号处理应用。该器件非常适合驱动采用4 mA静态电流（全功率模式）工作的高分辨率、高性能逐次逼近型寄存器(SAR)和Σ-Δ型模数转换器(ADC)。该器件还可以选择采用1.4 mA静态电流（低功率模式）工作，以便将功耗调整至ADC驱动应用所需的性能。可调共模电压使ADA4945-1能够与多个ADC的输入共模电压相匹配。内部共模反馈环路可以提供出色的输出平衡，并能抑制偶数阶谐波失真产物。

对于ADA4945-1，利用由4个电阻组成的简单外部反馈网络便可实现差分增益配置，且反馈网络决定放大器的闭环增益。ADA4945-1采用ADI公司的专有硅锗(SiGe)互补双极性工艺制造，使该器件实现极低的失真水平，输入电压噪声仅为1.8 nV/√Hz（全功率模式）。

ADA4945-1采用符合RoHS标准的3 mm × 3 mm、16引脚LFCSP封装。ADA4945-1的工作温度范围为−40°C至+125°C。

应用

• 低功耗Σ-Δ型、PulSAR^®和SAR ADC驱动器
• 单端转差分转换器
• 差分缓冲器
• 医疗成像
• 过程控制
• 便携式电子设备

LT^®3092 是一款可编程两端电流源。它仅需两个电阻器来设定一个 0.5mA 至 200mA 的输出电流。众多的模拟方法适合于对输出电流进行主动编程。LT3092 可在未使用输入和输出电容器的情况下实现稳定，并提供了高 DC 和 AC 阻抗。此特点使得该器件能够在本质安全应用中运作。

这款器件的 SET 引脚具有 1% 初始准确度和低温度系数。电流调节性能优于 10ppm/V (在 1.5V 至 40V 的电压范围)。

LT3092 能够在一种两端电流源配置中运作 (与信号线串联)。它非常适合用来驱动传感器、远程电源，并作为一个用于局部电源的精准电流限制器。

该器件的内部保护电路包括反向电池和反向电流保护、电流限制和热限制。LT3092 采用 8 引脚 TSOT-23、3 引脚 SOT-223 和 8 引脚 3mm x 3mm DFN 封装。

• 两端浮动电流源
• 参考于 GND 的电流源
• 可变电流源
• 电源限制器
• 本质安全电路

ADR440/ADR441/ADR443/ADR444/ADR445系列XFET^®基准电压源具有超低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正专利技术和XFET（外加离子注入场效应管）技术，可以使ADR440/ADR441/ADR443/ADR444/ADR445电压随温度变化的非线性度降至最小。

XFET基准电压源的噪声性能优于嵌入式齐纳基准电压源，且所需的电源电压裕量较小(500 mV)。这种特性组合使ADR440/ADR441/ADR443/ADR444/ADR445系列适合高端数据采集系统、光学网络和医疗应用中的精密信号转换。

ADR440/ADR441/ADR443/ADR444/ADR445系列的拉电流输出最高达10 mA，灌电流能力最大为-5 mA。它还具有调整引脚，可以在0.5%范围内调整输出电压，而性能则不受影响。

ADR440/ADR441/ADR443/ADR444/ADR445系列采用8引脚MSOP和窄体SOIC封装，提供两种电气等级。所有型号产品的额定温度范围均为−40°C至+125°C扩展工业温度范围。

应用

• 精密数据采集系统
• 高分辨率数据转换器
• 电池供电仪器仪表
• 便携式医疗仪器
• 工业过程控制系统
• 精密仪器
• 光学控制电路

LTC6373是一款具有全差分输出的精密仪器仪表放大器，它包含一个高度匹配的内部电阻器网络，以实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性。用户可以轻松通过3位并行接口（A2至A0）将增益编程为七个可用设置之一。第8种状态使器件处于关断状态，从而将电流消耗降低至220μA。与传统电压反馈放大器不同，LTC6373在所有增益设置中的带宽几乎相同。

LTC6373的全差分输出特性驱动高性能差分输入ADC。输出共模电压可通过 V_OCM引脚单独调节。LTC6373综合高阻抗输入、DC精度、低噪声、低失真和高速差分ADC驱动等优点于一体，是数据采集系统的理想选择。

LTC6373采用12引脚4mm × 4mm DFN (LFCSP)封装，并在−40°C至125°C的温度范围内正常工作。

应用

• 数据采集系统
• 生物医疗仪器仪表
• 测试与测量设备
• 差分ADC驱动器
• 单端-差分转换
