概览

优势和特点

  • 具有模拟输出的单平面轴加速度计
  • 从直流到 11 kHz 的线性频率响应范围（3 dB 点）
    • 21 kHz 谐振频率
  • 超低噪声密度
    • 30 μg/√Hz，在 ±100 g 范围内
  • 超范围感测和直流耦合实现快速的恢复时间
  • 全面的机电自检
  • 灵敏度性能
    • 温度灵敏度稳定性 5%
    • 线性度为满度范围的 ±0.1%
    • 交叉轴灵敏度 ±1% (ZX), ±1% (YX),
  • 单电源供电
    • 与电源成比例的输出电压
    • 低功耗 1.0 mA
    • 省电待机操作模式，提供快速恢复
  • 与 RoHS 兼容
  • 工作温度范围 −40°C 至 +125°C
  • 5 mm × 5 mm × 1.80 mm LFCSP 封装

产品详情

ADXL1001/ADXL1002 在具有两个满度范围选项的拓展频率范围内提供超低的噪声密度，并且提供优化的工业条件监测能力。ADXL1001 (±100 g) 和 ADXL1002 (±50 g) 分别具有 30 μg/√Hz 和 25 μg/√Hz 的典型噪声密度。两款加速度计器件均具有稳定、可重复的灵敏度，并且可以承受高达 10,000 g 的外部冲击。

ADXL1001/ADXL1002 拥有集成的全静电自检 (ST) 功能和超范围 (OR) 指示器，可以提供先进的系统级功能并可用于嵌入式应用。凭借低功耗和 3.3 V 至 5.25 V 的单电源供电，ADXL1001/ADXL1002 还允许进行无线感测产品设计。ADXL1001/ ADXL1002 提供 5 mm × 5 mm × 1.80 mm LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。

应用

  • 条件监测
  • 预测性维护
  • 资产健康
  • 测试与测量
  • 健康与使用监测系统 (HUMS)

产品分类

领域

类似器件 点击在参数搜索中查看所有

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

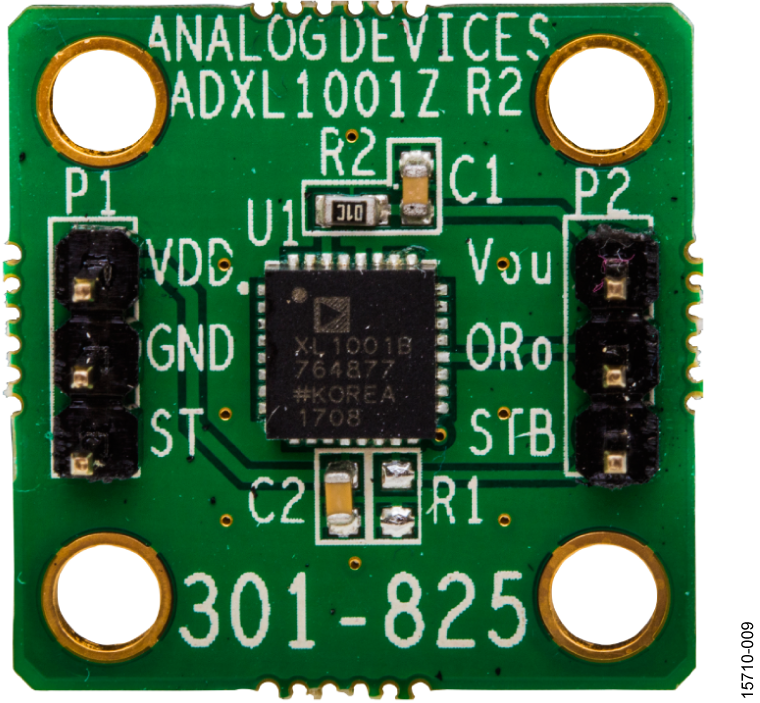

评估套件 (1)

参考资料

  • 查看全部 (27)
  • 数据手册 (1)
  • 用户手册 (1)
  • 在线研讨会 (4)
  • 产品选型手册 (1)
  • 解决方案通报和手册 (4)
  • 技术文章 (15)
  • 视频 (1)
    • Document Type
    技术文章

    设计资源

    ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

    Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
    ADXL1001BCPZ 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
    ADXL1001BCPZ-RL 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
    ADXL1001BCPZ-RL7 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm x 1.8mm w/ EP)
