ADR444

超低噪声、4.096V LDO XFET®基准电压源,具有吸电流和源电流能力

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 6
特性
  • 超低噪声(0.1 Hz至10 Hz)
    ADR440:1 μV p-p
    ADR441:1.2 μV p-p
    ADR443:1.4 μV p-p
    ADR444:1.8 μV p-p
    ADR445:2.25 μV p-p
  • 输入范围: (VOUT + 500 mV) 至 18 V
  • 出色的温度系数
    A 级: 10 ppm/°C
    B 级: 3 ppm/°C
  • 低压差工作:500 mV
  • 高输出源电流和吸电流,分别为
    +10 mA 和−5 mA
  • 宽温度范围:−40°C至+125°C

更多细节
show more Icon

ADR440/ADR441/ADR443/ADR444/ADR445系列XFET®基准电压源具有超低噪声、高精度和低温度漂移性能。利用ADI公司的温度漂移曲率校正专利技术和XFET(外加离子注入场效应管)技术,可以使ADR440/ADR441/ADR443/ADR444/ADR445电压随温度变化的非线性度降至最小。

XFET基准电压源的噪声性能优于嵌入式齐纳基准电压源,且所需的电源电压裕量较小(500 mV)。这种特性组合使ADR440/ADR441/ADR443/ADR444/ADR445系列适合高端数据采集系统、光学网络和医疗应用中的精密信号转换。

ADR440/ADR441/ADR443/ADR444/ADR445系列的拉电流输出最高达10 mA,灌电流能力最大为-5 mA。它还具有调整引脚,可以在0.5%范围内调整输出电压,而性能则不受影响。

ADR440/ADR441/ADR443/ADR444/ADR445系列采用8引脚MSOP和窄体SOIC封装,提供两种电气等级。所有型号产品的额定温度范围均为−40°C+125°C扩展工业温度范围。

应用

  • 精密数据采集系统
  • 高分辨率数据转换器
  • 电池供电仪器仪表
  • 便携式医疗仪器
  • 工业过程控制系统
  • 精密仪器
  • 光学控制电路
产品模型 6

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADR444ARMZ
  • HTML
  • HTML
ADR444ARMZ-REEL7
  • HTML
  • HTML
ADR444ARZ
  • HTML
  • HTML
ADR444ARZ-REEL7
  • HTML
  • HTML
ADR444BRZ
  • HTML
  • HTML
ADR444BRZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

7月 20, 2012

- 12_0105

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

ADR444ARZ

量产

ADR444ARZ-REEL7

量产

ADR444BRZ

量产

ADR444BRZ-REEL7

量产

9月 7, 2017

- 17_0079

Qualification of TeamQuest Technology Inc., Philippines as an Alternate Test Site for TC-Vos Testing

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

7月 20, 2012

- 12_0105

arrow down

Halogen Free Material Change for Select SOIC Narrow and Wide Body Products Assembled at Amkor

ADR444ARZ

量产

ADR444ARZ-REEL7

量产

ADR444BRZ

量产

ADR444BRZ-REEL7

量产

9月 7, 2017

- 17_0079

arrow down

Qualification of TeamQuest Technology Inc., Philippines as an Alternate Test Site for TC-Vos Testing

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 3

reference details image

EVAL-AD7761

AD7761 评估板

zoom

EVAL-AD7761

AD7761 评估板

AD7761 评估板

特性和优点

  • AD7761的全功能评估板
  • PC控制结合SDP-H1系统演示平台(EVAL-SDP-CH1Z)
  • PC软件控制和数据分析
  • 时域和频域
  • 独立硬件功能

产品详情

EVAL-AD7761FMCZ评估套件具有16位、256 kSPS、模数转换器(ADC) AD7761。一个7 V至9 V外部台式电源调节到5 V和3.3 V,以便为AD7761供电并支持元件。EVAL-AD7761FMCZ板通过与EVAL-SDP-CH1Z母板相连而连接到PC的USB端口。

AD7761评估软件全面配置AD7761器件寄存器功能,并提供波形图、直方图形式的直流和交流时域分析和相关的噪声分析,以便评估ADC性能。

EVAL-AD7761FMCZ评估板可使用户评估该ADC的特性。用户PC软件可执行文件通过EVAL-SDP-CH1Z系统演示平台板(SDP)利用USB电缆控制AD7761。

该产品数据手册提供AD7761的完整规格,使用评估板时应同时参考用户指南与数据手册。
reference details image

EVAL-AD7768-4

AD7768-4评估板

zoom

EVAL-AD7768-4

AD7768-4评估板

AD7768-4评估板

特性和优点

  • AD7768-4的全功能评估板
  • PC控制结合SDP-H1系统演示平台(EVAL-SDP-CH1Z)
  • PC软件控制和数据分析
  • 时域和频域
  • 独立硬件功能

产品详情

EVAL-AD7768-4FMCZ评估套件具有24位、256 kSPS、模数转换器(ADC) AD7768-4。一个7 V至9 V外部台式电源调节到5 V和3.3 V,以便为AD7768-4供电并支持元件。EVAL-AD7768-4FMCZ板通过与EVAL-SDP-CH1Z母板相连而连接到PC的USB端口。


AD7768-4评估软件全面配置AD7768-4器件寄存器功能,并提供波形图、直方图形式的直流和交流时域分析和相关的噪声分析,以便评估ADC性能。


EVAL-AD7768-4FMCZ评估板可使用户评估该ADC的特性。用户PC软件可执行文件通过EVAL-SDP-CH1Z系统演示平台板(SDP)利用USB电缆控制AD7768-4。


该产品数据手册提供AD7768-4的完整规格,使用评估板时应同时参考用户指南与数据手册。



reference details image

EVAL-AD7768

AD7768评估板

zoom

EVAL-AD7768

AD7768评估板

AD7768评估板

特性和优点

  • AD7768的全功能评估板
  • PC控制结合SDP-H1系统演示平台(EVAL-SDP-CH1Z)
  • PC软件控制和数据分析
  • 时域和频域
  • 独立硬件功能


产品详情

EVAL-AD7768FMCZ评估套件具有24位、256 kSPS、模数转换器(ADC) AD7768。一个7 V至9 V外部台式电源调节到5 V和3.3 V,以便为AD7768供电并支持元件。EVAL-AD7768FMCZ板通过与EVAL-SDP-CH1Z母板相连而连接到PC的USB端口。

AD7768评估软件全面配置AD7768器件寄存器功能,并提供波形图、直方图形式的DC和AC时域分析和相关的噪声分析,以便评估ADC性能。

EVAL-AD7768FMCZ评估板可使用户评估该ADC的特性。用户PC软件可执行文件通过EVAL-SDP-CH1Z系统演示平台板(SDP)利用USB电缆控制AD7768。AD7768评估软件需要运行Windows® 7至Windows 10并带USB 2.0端口的PC。

该产品数据手册提供AD7768的完整规格,使用评估板时应同时参考用户指南与数据手册

参考电路

参考电路 6

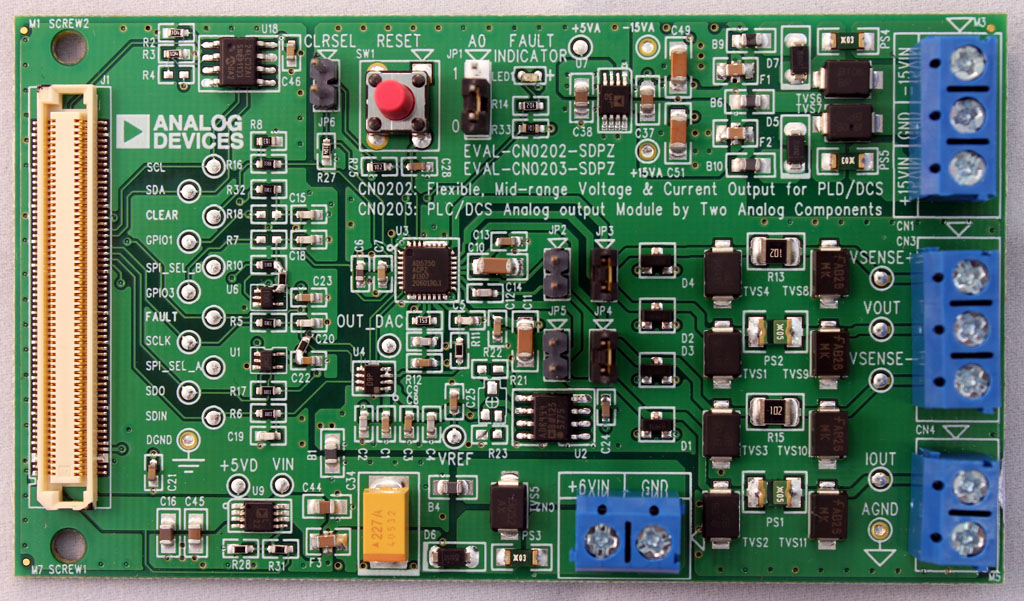

灵活、高精度、低漂移的PLC/DCS模拟输出模块

灵活、高精度、低漂移的PLC/DCS模拟输出模块

18位、1.33 MSPS、16通道数据采集系统

Simplified Circuit Diagram

High Performance, Alias Free Measurement Platform for Flexible Data Acquisition System

zoomopens a dialog

CN0535

High Performance, Alias Free Measurement Platform for Flexible Data Acquisition System

CN0535

参考设计

tooltip Info:参考设计
High Performance, Alias Free Measurement Platform for Flexible Data Acquisition System

特性和优点

  • Alias free Measurement System
  • Optimized for AC & DC Performance
  • Wide Analog Input (+/-12V)
  • FMC Compatible Form Factor
查看参考设计详情 external link

设计和集成工具

pdf icon

ZIP

1.88 M

视频

Thumbnail Image

1月 26, 2022

CN0535开箱及使用入门视频

Thumbnail Image

11月 04, 2021

04:42

CN0535 Mbed Example Program Setup

Thumbnail Image

12月 17, 2021

CN0535 Mbed示例编程设置

Thumbnail Image

11月 16, 2021

06:43

CN0535 Unboxing and Getting Started Video

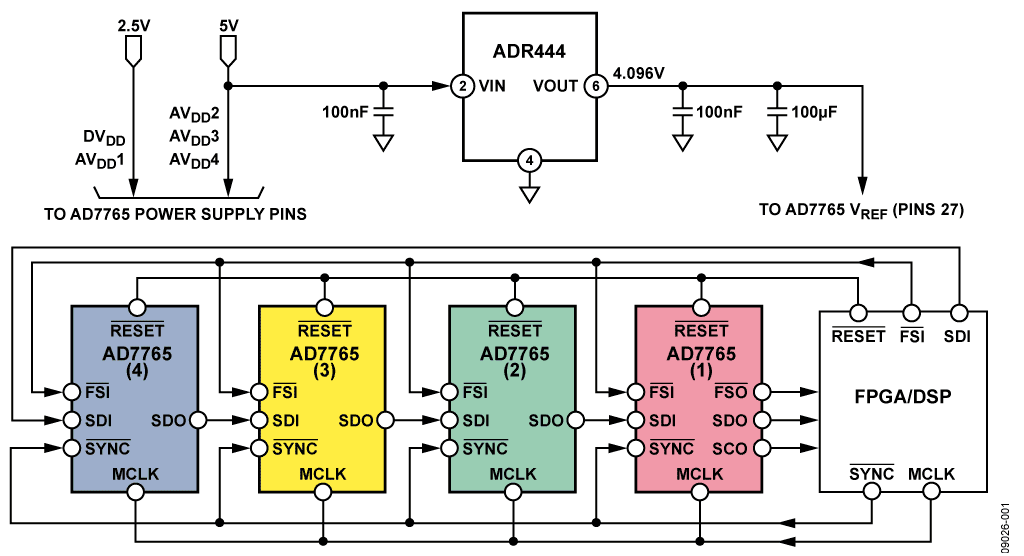

24位、4通道、高动态范围、每通道156 kSPS同步采样数据采集系统

zoomopens a dialog

cn0157

24位、4通道、高动态范围、每通道156 kSPS同步采样数据采集系统

cn0157

参考设计

tooltip Info:参考设计
24位、4通道、高动态范围、每通道156 kSPS同步采样数据采集系统

特性和优点

  • 24位4通道同步采样系统
  • 高动态范围,具有高串扰隔离特性
  • 采用菊花链配置,尽可能减小连接至主机的数字线路
查看参考设计详情 external link

使用部分 2

24 位、4.7 Hz、4 通道模拟数据采集系统
