精密测量

精密仪器是具有多种外形尺寸的通用测量装置，适用于现场服务和自动测试以及研发和校准实验室等各种各样的应用。ADI 建立了独特的精密测量产品组合，可满足高精度和低功耗应用的广泛需求，产品包括：

计量级基准电压源
行业标准有效值直流转换器
市场上分辨率最高的模数转换器
低噪声高精度放大器
获得机构认可的数字隔离器

ADI 的产品质量出色，因此成为了世界一流测试和测量仪器制造商信赖的合作伙伴，让他们能够非常自信地提供精密测量系统。

精密测量

特色产品 (8)

AD586

高精度5 V基准电压源 X +

AD586

AD586代表了先进单芯片基准电压源领域取得的重大进步。它采用专有离子植入嵌入式齐纳二极管，并对高度稳定的薄膜电阻进行激光晶圆调整，从而能够以较低的成本提供出色的性能。

AD586的性能明显高于大多数其它5 V基准电压源。它采用工业标准引脚排列，因此许多系统都可以利用AD586迅速完成升级。基准电压源设计采用嵌入式齐纳方法，使噪声和漂移均低于带隙基准电压源。该器件还提供降噪引脚，可进一步降低嵌入式齐纳二极管产生的噪声电平。

AD586推荐用作需要外部精密基准电压源的8位、10位、12位、14位或16位数模转换器(DAC)的基准电压源。该器件也非常适合最高14位精度的逐次逼近型或集成式模数转换器(ADC)，而且其性能通常优于标准片内基准电压源。

AD586J/K/L/M的额定工作温度范围为0°C至+70°C，AD586A/B为-40°C至+85°C，AD586S/T则为-55°C至+125°C。AD586J/K/L/M提供8引脚塑封DIP封装；AD586J/K/L/A/B提供8引脚塑封表贴小型(SO)封装；AD586J/K/L/S/T提供8引脚CERDIP封装。

阅读详情查看价格

应用

直流源和电源

化学分析和分析仪器

精密测量

现场仪器

AD737

低成本、低功耗真RMS-to-DC转换器 X +

AD737

AD737是一款低功耗、精密、单芯片真有效值直流转换器。它经过激光调整，采用正弦波输入时最大误差为±0.2 mV ±读数的0.3%。此外，它能以高精度测量广泛的输入波形，包括可变占空比脉冲和三端双向可控硅（相位）控制的正弦波。这款转换器具有低成本和小尺寸特性，因而适合升级许多应用中的非均方根精密整流器性能。与这些电路相比，AD737能以相同或更低的成本提供更高的精度。

AD737可以计算交流和直流输入电压的RMS值。增加一个外部电容时，它也可以交流耦合方式工作。这种模式下，即使存在温度或电源电压波动，AD737也能分辨100 μV rms或更低的输入信号电平。对于波峰因数为1至3的输入波形，也同样能保持高精度。此外，在200 mV满量程输入电平，波峰因数可以高达5（测量仅引入2.5%的额外误差）。

AD737没有输出缓冲放大器，因而输出端的直流失调误差大大降低，这使它能够与高输入阻抗ADC高度兼容。

其电源电流仅160 μA，并针对便携式万用表和其它电池供电应用进行了优化。在掉电模式下，待机电源电流典型值为25 μA。

AD737同时提供高阻抗(1012 Ω) 和低抗阻输入。高阻抗FET输入可以直接与高源阻抗输入衰减器连接，低阻抗(8 kΩ)输入可以在±2.5 V的最低电源电压下工作，同时接受0.9 V的均方根电压。两个输入可以采用单端或差分配置。

AD737实现了1%的读数误差带宽，对于20 mV rms至200 mV rms的输入幅度，误差带宽超过10 kHz，功耗仅为0.72 mW。

AD737按性能分为两种等级。AD737J和AD737K的工作温度范围为0°C至70°C商用温度范围。AD737JR-5在±2.5 V直流电源电压下进行过测试。AD737A的工作温度范围为−40°C至+85°C工业温度范围。AD737提供两种低成本8引脚封装：PDIP和SOIC_N。

产品特色

1.无论其波形如何，可计算一个信号的平均整流、绝对、或真均方根值。
2.AD737执行真均方根测量只需要一个外部元件：一个均值电容。
3.AD737的待机功耗仅125 μW，适合电池供电应用。

阅读详情查看价格

应用

精密测量

AD7177-2

32位、10 kSPS Σ-Δ型ADC，具有100 μs建立时间，集成真轨到轨缓冲器

X +

AD7177-2

AD7177-2是一款32位低噪声、快速建立、多路复用、2/4通道（全差分/伪差分）Σ-Δ型模数转换器(ADC)，适合低带宽输入。针对完全建立的数据，该器件最大通道扫描速率为10 kSPS (100 μs)。该器件的输出数据速率范围为5 SPS至10 kSPS。

AD7177-2集成关键的模拟和数字信号调理模块，可让用户针对使用的每个模拟输入通道单独进行配置。用户可为各通道单独选择功能。模拟输入端和外部基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移(2 ppm/°C)带隙内部基准电压源（带输出基准电压源缓冲器）增加了嵌入式功能，同时减少了外部元件数。

数字滤波器允许以27.27 SPS输出数据速率提供同步50 Hz/60 Hz抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。 ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器，可根据各通道进行配置。

器件采用5 V AVDD1或±2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。 AD7177-2的额定工作温度范围为-40°C至+105°C，提供24引脚TSSOP封装。

应用

过程控制： PLC/DCS模块
温度和压力测量
医疗与科学多通道仪器
色谱仪

阅读详情查看价格

应用

化学分析和分析仪器

精密测量

EEG 测量

生命科学和医疗器械

ADA4627-1

36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器 X +

ADA4627-1

ADA4627-1/ADA4637-1是宽带宽精密放大器，具有低噪声和非常低的失调、漂移、偏置电流特性，采用±5 V至±15 V双电源供电。

ADA4627-1/ADA4637-1具备以前只有少数放大器才拥有的优势。并且集精密直流运放和高速交流运放的最佳性能规格于一体。ADA4637-1是ADA4627-1的非完全补偿版本，在噪声增益为5或更大时稳定工作。

ADA4627-1/ADA4637-1的典型失调电压仅70 μV，失调漂移不到1 μV/°C，噪声仅为0.86 μV p-p（0.1 Hz至10 Hz），因而适合用于不容许存在误差源的应用。

ADA4627-1/ADA4637-1的额定温度范围为−25°C至+85°C和−40°C至+125°C扩展工业范围。ADA4627-1采用8引脚LFCSP和8引脚SOIC封装，ADA4637-1采用小型8引脚SOIC封装。

ADA4627-1/ADA4637-1属于ADI公司不断扩展的高速精密运算放大器系列。

应用
- 高阻抗传感器
- 光电二极管放大器
- 精密仪器
- 锁相环滤波器
- 高端专业音频设备
- DAC输出放大器
- 自动测试设备
- 医疗

阅读详情查看价格

应用

通信测试设备

信号发生器（通过射频传输音频）

阻抗测量和分析

参数测量

直流源和电源

开启 5G 时代

精密测量

无人系统

航空电子

ADA4522-2

双通道55V、EMI增强型、零漂移、超低噪声、RRO运算放大器 X +

ADA4522-2

ADA4522-1 / ADA4522-2 / ADA4522-4分别为单通道/双通道/四通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的运算放大器，并针对随时间、温度和电压条件变化的总精度进行了优化。这些器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差，因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。

ADA4522-1 / ADA4522-2 / ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能。这些器件的工作电压范围为4.5 V至55 V，是采用5 V、10 V、12 V、30 V单端电源或更高单电源应用以及采用±2.5 V、±5 V和±15 V双电源应用的理想选择。ADA4522-1 / ADA4522-2 / ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。

ADA4522-1/ADA4522-2/ADA4522-4的额定温度范围为−40°C至+125°C扩展工业温度范围，采用8引脚MSOP和SOIC、14引脚SOIC和TSSOP封装。

应用

电感、电容和电阻(LCR)计量仪/兆欧计前端放大器
称重传感器和桥式传感器
磁力天平
高精密分流检测
热电偶/电阻温度检测器(RTD)传感器
可编程逻辑控制器(PLC)输入和输出放大器

阅读详情查看价格

应用

数据采集

参数测量

直流源和电源

精密测量

基于条件的监测 (CBM)

无人系统

航空电子

ADuM240D

鲁棒的5kV RMS四通道数字隔离器，输入禁用（4/0通道方向性）

X +

ADuM240D

ADuM240D/ADuM240E/ ADuM241D/ ADuM241E / ADuM242D / ADuM242E均为采用ADI公司iCoupler®技术的四通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns（最大值）通道匹配。

ADuM240D/ADuM240E/ADuM241D/ADuM241E/ADuM242D/ADuM242E数据通道属于独立式通道，提供多种配置选择，可承受5.0 kV rms的电压额定值（请参见“订购指南”）。这些器件均可采用1.8 V至5 V电源电压工作，与低压系统兼容，并且能够跨越隔离栅实现电压转换功能。

与其它光耦合器不同，可确保不存在输入逻辑转换时的直流正确性。它们提供两种不同的故障安全选项，输入电源未用或输入禁用时，输出转换到预定状态。 ADuM240E1 / ADuM241E1 / ADuM242E1与ADuM2400 / ADuM2401 / ADuM2402引脚兼容。

应用

通用多通道隔离
串行外设接口(SPI)/数据转换器隔离
工业现场总线隔离

阅读详情查看价格

应用

临床监测

ECG Patient Monitoring

EEG 测量

医学隔离和患者安全

精密测量

ADuM240E

鲁棒的5kV RMS四通道数字隔离器，输出使能（4/0通道方向性）

X +

ADuM240E

ADuM240D / ADuM240E / ADuM241D/ ADuM241E / ADuM242D / ADuM242E均为采用ADI公司iCoupler®技术的四通道数字隔离器。这些隔离器件将高速、互补金属氧化物半导体(CMOS)与单芯片空芯变压器技术融为一体，具有优于光耦合器件和其它集成式耦合器等替代器件的出色性能特征。这些器件的最大传播延迟为13 ns，在5 V下脉冲宽度失真小于3 ns。具有严格的3.0 ns（最大值）通道匹配。

应用

通用多通道隔离
串行外设接口(SPI)/数据转换器隔离
工业现场总线隔离

阅读详情查看价格

应用

直流源和电源

精密测量

临床监测

ECG Patient Monitoring

EEG 测量

医学隔离和患者安全

ADuCM3029

集成电源管理和256Kb嵌入式闪存的超低功耗ARM Cortex-M3 MCU

X +

ADuCM3029

ADuCM3027/ADuCM3029微控制器单元(MCU)均为集成电源管理的超低功耗微控制器系统，可用于处理、控制和连接。MCU系统基于ARM Cortex-M3处理器，由数字外设、嵌入式SRAM和闪存、一个提供时钟、复位和电源管理功能的模拟子系统以及模数转换器(ADC)子系统组成。

ADuCM3027/ADuCM3029 MCU的关键特性如下：

业界领先的超低功耗。
SensorStrobe™，用于对外部传感器进行精确的时间同步采样。
- 在休眠模式下工作，大大降低了系统解决方案中的电流。例如，使用
  ADXL363加速度计时，功耗降低10倍。
- 设置之后无需软件干预。
- 软件执行，因此无脉冲漂移。
前沿安全。
- 快速加密对客户算法提供读取保护。
- 写入保护可防止未经授权的代码对器件进行重新编程。
稳定的工作性能。
- 在深度休眠模式下实现全电压监控。
- ECC闪存支持。
- SRAM存储器提供奇偶校验错误检测。
通过中断实现32 kHz LFXTAL的故障检测。

应用

物联网(IoT)
- 智能机器、智能计量、智能楼宇、智能城市、智能农业
可穿戴设备
- 健身和临床

阅读详情查看价格

应用

通信测试设备

信号发生器（通过射频传输音频）

RF 信号分析仪和矢量网络分析仪

直流源和电源

开启 5G 时代

参数测量

精密测量

基于条件的监测 (CBM)

温度控制器

现场仪器

临床监测

ECG Patient Monitoring

EEG 测量

医学隔离和患者安全

基于 BCG 和 PPG 的 NiBP

基于 ECG 和 PPG 的 NiBP

呼吸测量

SpO2

健康、健身和保健

便携式血液分析仪

人体成分测量

穿戴式胰岛素泵

动作感应/跌倒检测

运动手表

可穿戴健康监护仪

生命科学和医疗器械

信号链

(2)

< 上一页

下一页 >

Reference Designs

CN0151

利用DAC、运算放大器和MOSFET晶体管构建多功能高精度可编程电流源 X +

CN0151

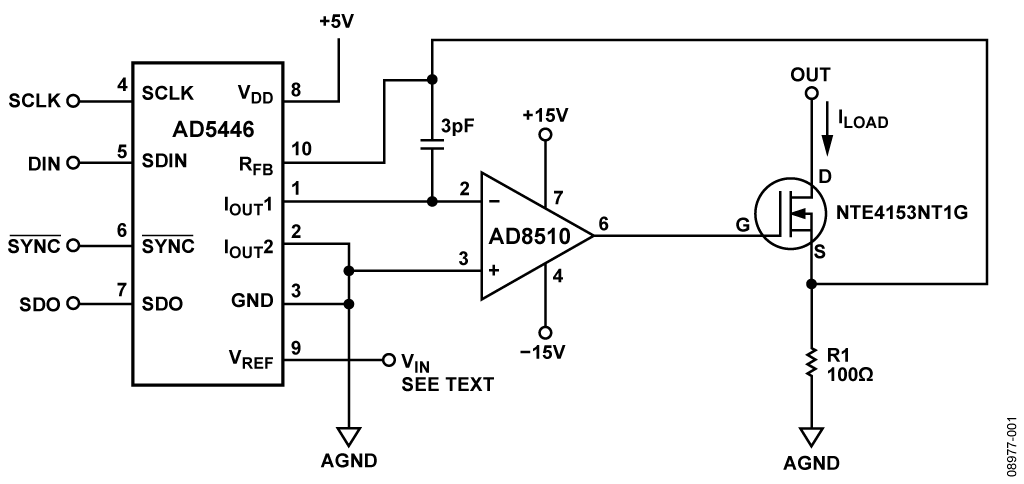

数字控制电流源在许多应用中至关重要，如电源管理、电磁阀控制、电机控制、阻抗测量、传感器激励和脉搏血氧仪等。本文介绍三种利用DAC、运算放大器和MOSFET晶体管构建支持串行接口数字控制的电流源。

所选DAC为配有标准串行接口的高分辨率（14或16位）、低功耗CMOS。16位DACAD5543提供超紧凑(3 mm × 4.7 mm)的8引脚MSOP和8引脚SOIC两种封装。14位DAC AD5446 提供小型10引脚MSOP封装。这两款DAC均与大多数DSP接口标准兼容，而且兼容SPI、QSPI和MICROWIRE。外部基准电压输入允许输出电平可以有许多变化，最高可达10 V。

器件组合实现了业界领先的小PC板面积、低成本、高分辨率特性。三种设计均提供低风险解决方案，并使用业界标准器件。

阅读详情查看价格

所用产品

AD5543

16位DAC，采用µSOIC-8封装

OP1177

精密、低噪声、低输入偏置电流运算放大器（单通道）

AD8510

精密、极低噪声、低输入偏置电流、宽带宽JFET运算放大器（单通道）

AD5446

14-Bit、高带宽、串行接口乘法DAC、内置一条串行数据输出线

应用

温度测量

分光计

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

精密测量

CN0180

用于工业级信号的精密单电源差分ADC驱动器 X +

CN0180

标准单端工业信号电平（±5 V、±10 V或0 V至+10 V）与现代高性能16位或18位单电源SAR型ADC的差分输入范围并不直接兼容，需要使用适当的接口驱动电路对工业信号进行衰减、电平转换和差分转换，使其具有与ADC输入要求相匹配的正确幅度和共模电压。

虽然可以利用电阻网络和双通道运放来设计适当的接口电路，但电阻的比率匹配误差和放大器之间的误差会形成最终输出端的误差。特别是在低功耗水平上，实现所需的输出相位匹配和建立时间可能非常困难。

图1所示电路采用差分放大器 AD8475 执行衰减、电平转换和差分转换，无需任何外部元件。其交流和直流性能兼容18位、1 MSPSAD7982 PulSAR® ADC以及该系列的其它16/18位产品，采样速率可高达4 MSPS。

AD8475是一款全差分衰减放大器，集成精密薄膜增益设置电阻，可提供精密衰减（0.4×或0.8×）、共模电平转换、单端差分转换及输入过压保护等功能。采用5 V单电源供电时，其功耗仅为15 mW。18位、1 MSPS AD7982的功耗仅为7 mW，比竞争产品低30倍。该组合的总功耗仅为22 mW。

图1. 单端转差分ADC驱动器（原理示意图：未显示去耦和所有连接）

阅读详情查看价格

所用产品

ADR435

超低噪声XFET基准电压源，具有吸电流和源电流能力

AD7982

18位、1 MSPS PulSAR® 7.0 mW ADC，采用MSOP或QFN封装

AD8475

精密、可选增益、全差分漏斗放大器

应用

阻抗测量和分析

参数测量

直流源和电源

化学分析和分析仪器

精密测量

数据采集

温度测量

医学超声

穿戴式胰岛素泵

医学隔离和患者安全

ECG Patient Monitoring

现场仪器

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

航空电子

无人系统

CN0354

集成冷结补偿的低功耗多通道热电偶测量系统
X +

CN0354

图1所示电路是一个灵活的4通道低功耗热电偶测量电路，总功耗小于8 mW。该电路包括一个多路复用前端，后接一个具有雷洁不长冷结补偿功能的仪表放大器，其以5 mV/°C的精确比例系数将热电偶测量的温度转换为电压。在−25°C至+400°C的测量范围内，误差小于2°C，该误差主要是由热电偶非线性引起。非线性校正算法可将900°C测量范围内的误差降低至0.5°C以下。无噪声分辨率小于0.1°C。

该信号随后由24位 Σ-Δ 型ADC数字化，数字值通过I²C串行接口提供。设计采用PMOD形式，原型开发可迅速完成，且只需要非常少的PCB面积，特别适合需要精密热电偶温度测量的应用。

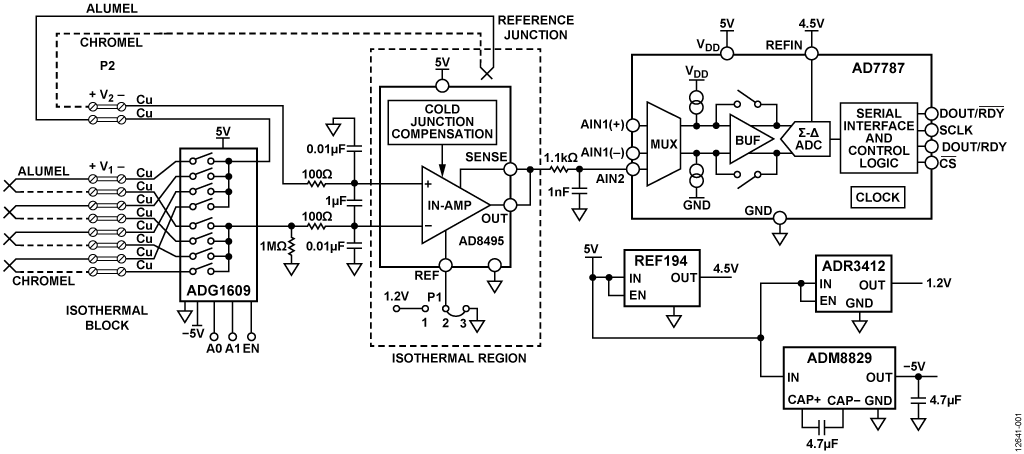

图1.多通道K型热电偶测量系统(原理示意图：未显示去耦和所有连接)

阅读详情查看价格

所用产品

AD7787

低功耗、双通道、24位Σ-Δ型ADC

AD8495

完整的K型0°至50°范围热电偶放大器，集成冷结补偿功能

ADG1609

4.5 Ω RON、4通道、±5 V/+12 V/+5 V/+3.3 V多路复用器

ADM8829

开关电容电压反相器

ADR3412

微功耗、高精度1.2V基准电压源

REF194

4.5V精密、微功耗、低压差、低压基准电压源

查看全部

应用

便携式血液分析仪

现场仪器

数据采集

精密测量

能源

可再生能源

CN0407

超高灵敏度飞安测量平台 X +

CN0407

The system functional diagram in Figure 1 is a precision analog front end for measurement of current down to the femtoampere range. This industry-leading solution is ideal for chemical analyzers and laboratory grade instrument where an ultrahigh sensitivity analog front end is required for signal conditioning current output sensors such as photodiodes, photomultiplier tubes, and Faraday cups. Applications that can use this solution include mass spectrometry, chromatography, and coulometry.

The EVAL-CN0407-SDPZ provides a reference design for real-world application by partitioning the system into a low-leakage mezzanine board and a data acquisition board. The input signal conditioning is implemented with the ADA4530-1 on the mezzanine board. The ADA4530-1 is an electrometer-grade amplifier with ultralow input bias current of 20 fA maximum at 85°C. A guard buffer is integrated on the chip to isolate the input pins from leakage to the printed circuit board (PCB). The default amplifier configuration is in the transimpedance mode with a 10 GΩ glass resistor and a metal shield that prevents leakage current from entering any of the high impedance paths on the board. In addition, the mezzanine board includes unpopulated resistor and capacitor pads to allow prototyping with surfacemount feedback resistors as well as other input configurations.

The data acquisition board uses an AD7172-2 24-bit Σ-Δ analog-to-digital-converter (ADC) and is powered from a single 9 V dc supply. The on-board supply generates all necessary voltages required to power both boards. The board connects to a PC via the SDP-S board (EVAL-SDP-CS1Z) and uses digital isolation to prevent noise from the USB bus or ground loops from degrading low current measurements.

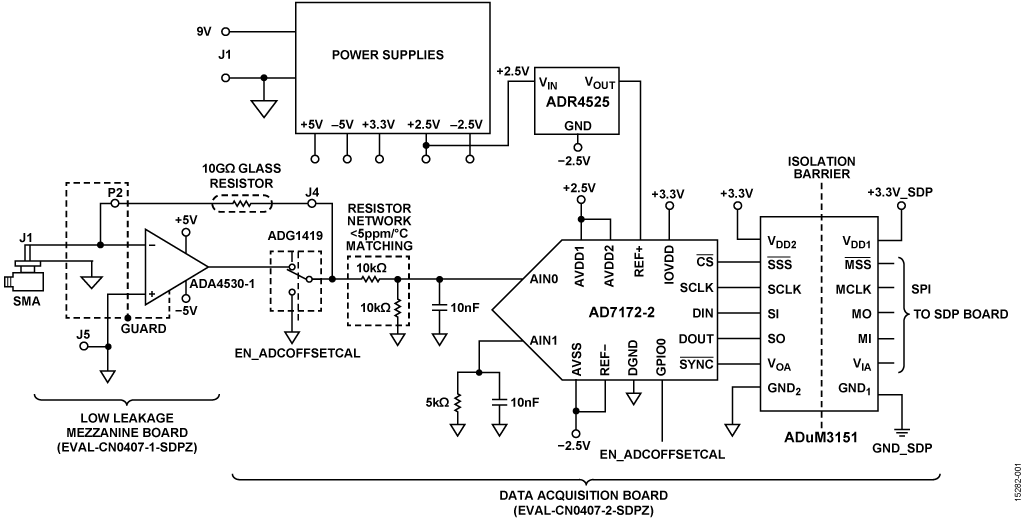

Figure 1. Femtoampere Measurement System Functional Diagram (All Connections and Decoupling Not Shown)

阅读详情查看价格

所用产品

ADUM3151

用于SPI的3.75 kV、7通道、SPIsolator数字隔离器（2/1辅助通道方向性）

ADP7182

-28 V、 −200 mA、,低噪声、线性稳压器

ADR4525

超低噪声、高精度2.5V基准电压源

AD7172-2

集成真轨到轨缓冲器的低功耗、24位、31.25 KSPS、Σ-Δ型ADC

ADA4530-1

微微安输入偏置电流静电计放大器

应用

无人系统

Radar

阻抗测量和分析

参数测量

直流源和电源

数据采集

化学分析和分析仪器

精密测量

电子测试和测量

温度测量

分光计

数字 X 射线

生命科学和医疗器械

可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)

现场仪器

Evaluation Boards

EVAL-ADA4945-1

ADA4945-1 评估板 X +

EVAL-ADA4945-1

Analog Devices, Inc. 的 ADA4945-1CP-EBZ 评估板用于评估 ADA4945-1 全差分放大器的性能。该板可用作独立评估板进行通用差分放大器评估，也可用作指定 ADC 的放大器夹层卡。当配置为夹层卡时，该板可通过 7 引脚头部 J1 和 J2 轻松安装到兼容的 ADC 评估板上。这种用法可以快速轻松地评估多种放大器/ADC 组合。

该评估板可配置为接受单端或差分输入信号。

此板利用多个两引脚或三引脚头部来控制 ADA4945-1 的各种功能。利用这些头部，用户可以轻松设置 ADA4945-1 高低输出钳位电平、设置输出共模电压、选择高低功耗模式以及设置数字接地电平。

经过优化的电源层和接地层确保了低噪声和高速运行。已针对最佳电路灵活性和性能优化了组件布置和电源旁路。该评估板接受 0402 或 0603 表面安装技术 (SMT) 组件、0805 旁路电容器和 2.54 mm 头部。

阅读详情查看价格

所用产品

ADA4945-1

High-Speed, ±0.3µV/°C Offset Drift, Fully Differential ADC Driver

应用

精密信号分析仪

精密测量

数据采集

电子测试和测量

化学分析和分析仪器

自动测试设备

生命科学和医疗器械

能源

可再生能源

无人系统

航空电子

EVAL-ADA4625-1

ADA4625-1 评估板 X +

EVAL-ADA4625-1

UG-1201 介绍了用于 ADA4625-1 低噪声、快速稳定单电源轨到轨输出 (RRO) 结型场效应晶体管 (JFET) 运算放大器的评估板，此评估板采用具有裸焊盘的 8 引脚小外形集成电路 (SOIC) 封装。此评估板的设计注重简易性和易用性。此评估板是一款双层板，可在输入和输出端容纳边缘安装型微型 A (SMA) 连接器。使用 SMA 连接器可以高效连接到测试设备或其它电路。

已针对最佳电路灵活性和性能优化了评估板的接地平面、组件布置和电源旁路。ADA4625-1 的裸焊盘连接到评估板上的接地平面，以增强热性能和噪声性能。该评估板组合使用 0603 和 0805 表面安装技术 (SMT) 组件外壳规格，但旁路电容器 C3 和 C5 除外，其最大标准规格为 1206。该评估板还采用各种各样的未填充电阻器和电容器焊盘，为用户提供了多种选择和更大灵活性，适用于不同应用电路和配置，例如有源环路滤波器、互阻抗放大器 (TIA) 和电荷放大器。

ADA4625-1 数据手册介绍了器件工作和应用电路配置的规格和详细信息以及指南。请参阅数据手册以及 UG-1201，更好地了解器件操作，尤其是在首次为评估板加电时。

阅读详情查看价格

所用产品

ADA4625-1

36 V、18 MHz、低噪声、快速建立单电源、轨到轨输出、JFET运算放大器

应用

称重设备

化学分析和分析仪器

直流源和电源

示波器和数字转换器

阻抗测量和分析

精密测量

能源

保护继电器
太阳能逆变器
电能监控

无人系统

航空航天

导弹和精确打击武器

Automotive RADAR
