RHP50000

新規設計に推奨

5.5V, 12.5A Synchronous Step-Down Silent Switcher 2 for Commercial Space

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • No Single-Event Latch-Up (SEL) up to 47.0 MeV·cm2/mg at VIN ≤ 3.6V
  • Total Ionizing Dose (TID) Assured up to 30krad(Si)
  • Silent Switcher®2 Architecture: Ultralow EMI Emissions
  • High Efficiency—4.5mΩ NMOS and 16mΩ PMOS
  • Wide Bandwidth, Fast Transient Response
  • Safely Tolerates Inductor Saturation in Overload
  • VIN Range: 2.25V to 5.5V
  • VOUT Range: 0.5V to VIN
  • VOUT Accuracy: ±1% with Remote Sense
  • Minimum On-Time: 35ns
  • Programmable Frequency to 5MHz
  • Shutdown Current: 1μA
  • Output Soft-Start with Voltage Tracking
  • Power Good Output
  • Die Temperature Monitor
  • Configurable for Paralleling Power Stages in Forced Continuous Mode
  • Thermally Enhanced 3mm × 3mm LQFN Package

The RHP50000-CSL is a very small, low noise, monolithic step-down DC/DC converter capable of providing up to 12.5A of output current from a 2.25V to 5.5V input supply. The device employs Silent Switcher 2 architecture with internal hot loop bypass capacitors to achieve both low EMI and high efficiency at switching frequencies as high as 5MHz. For systems with higher power requirements, multi-phasing parallel converters is readily implemented.

The RHP50000-CSL uses a constant frequency, peak current mode control architecture for fast transient response. A 500mV reference allows for low voltage outputs. 100% duty cycle operation delivers low drop out.

Other features include a power good signal when the output is in regulation, precision enable threshold, output overvoltage protection, thermal shutdown, a temperature monitor, clock synchronization, mode selection and output short circuit protection. The device is available in a compact 18-lead 3mm × 3mm LQFN package.

APPLICATIONS

  • Low Earth Orbit (LEO) Satellites
  • Avionics
  • Point-to-Point Communication Systems
  • Distributed DC Power Systems (Point-of-Load)
  • FPGA, ASIC, μP Core Supplies
RHP50000
5.5V, 12.5A Synchronous Step-Down Silent Switcher 2 for Commercial Space

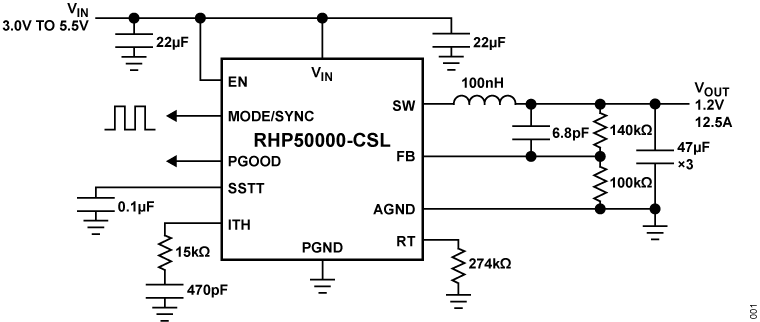

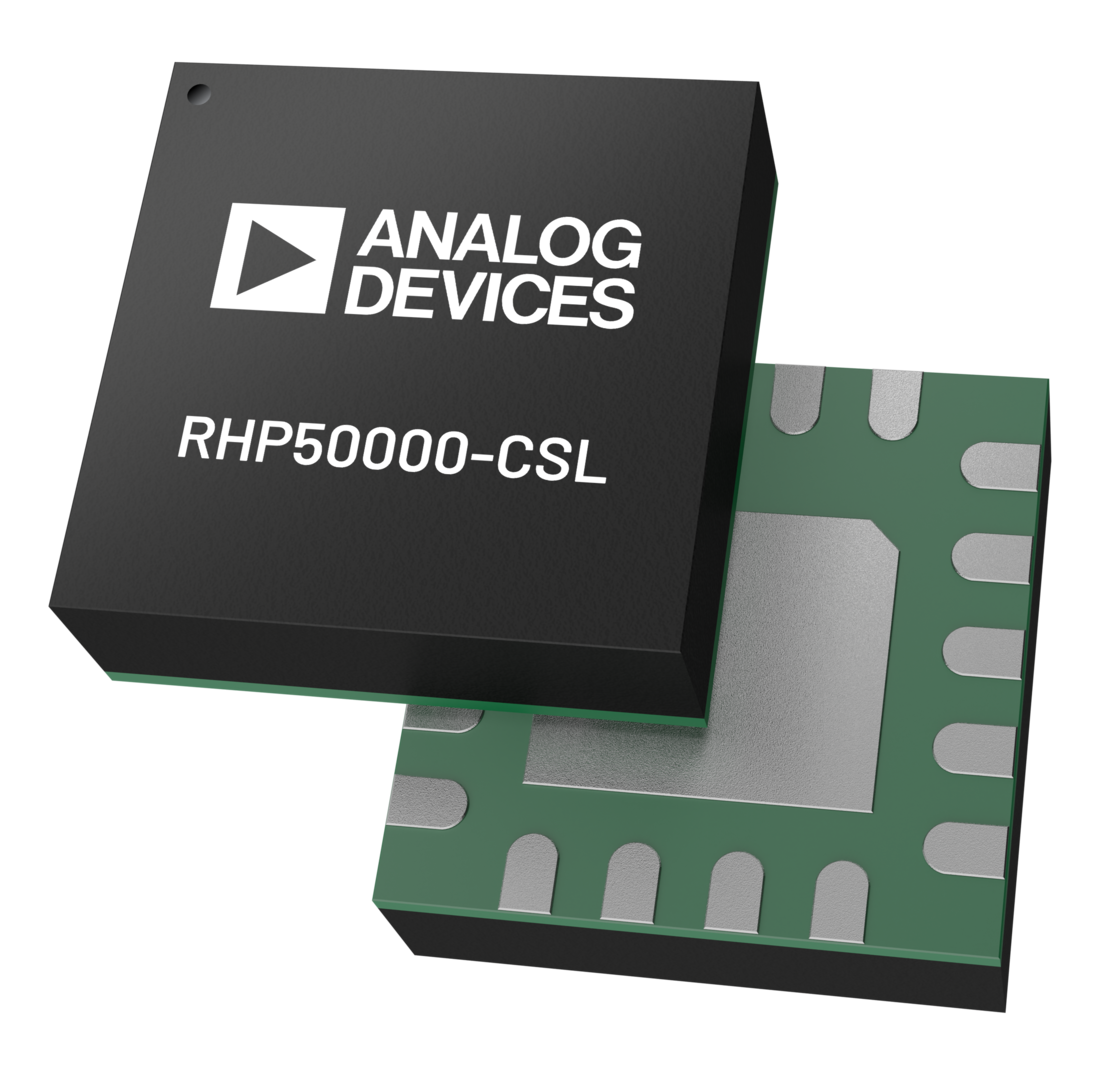

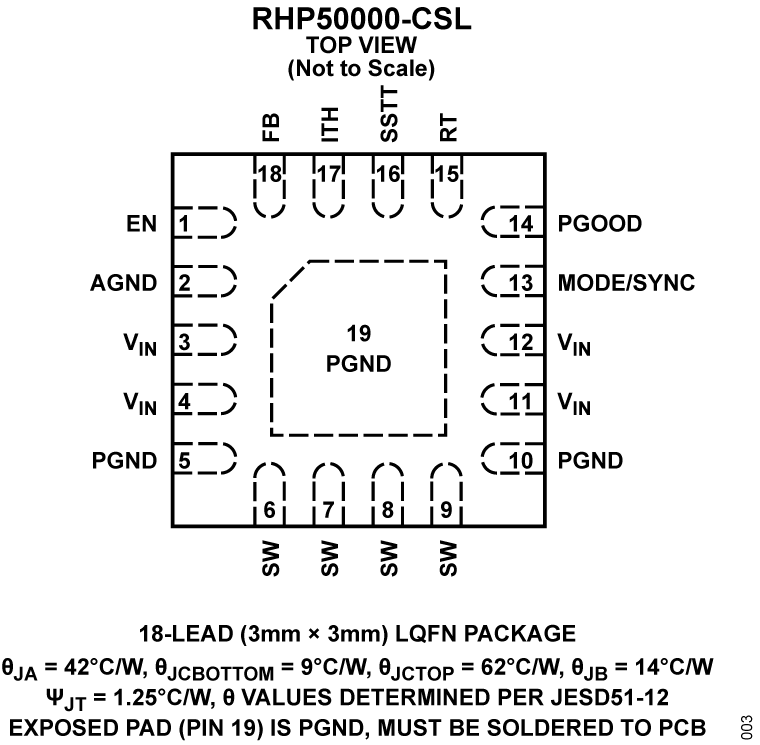

RHP50000-CSL Typlical Application RHP50000-CSL Pin Configuration RHP50000-CSL Chip Illustration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-RHP50000-CSL

Evaluation Board for RHP50000

今すぐ購入 詳細を表示

製品詳細

EVAL-RHP50000-CSLZ features the RHP50000-CSL 12.5A, low voltage, synchronous step-down Silent Switcher® 2 for commercial space operating as a 2MHz 3.3V to 1.2V, 12.5A buck regulator. The RHP50000-CSL supports output voltages from 0.5V to VIN with operating frequencies from 500kHz up to 5MHz. The RHP50000-CSL is a compact, ultralow emission, high efficiency, and high speed synchronous monolithic step-down switching regulator. The integrated bypass capacitors optimize all the fast current loops and make it easier to minimize electromagnetic interference (EMI) by reducing layout sensitivity. Fast minimum on-time of 35ns enables high VIN to low VOUT conversion at high frequency. The RHP50000-CSL is total ionizing dose (TID) assured up to 30krad(Si). It is single-event latch-up (SEL) free up to 47.0 MeV∙cm2/mg at VIN ≤ 3.6V.

EVAL-RHP50000-CSLZ is set up to run in forced continuous mode with a 2MHz switching frequency but can be configured to pulse skip mode or different switching frequencies. RT is connected to VIN which sets the MODE/SYNC pin as an input and allows the RHP50000-CSL to sync from an external clock. Connecting the MODE/SYNC pin to VIN sets the mode to pulse skip mode and connecting the MODE/SYNC pin to GND sets the mode to forced continuous mode.

The RHP50000-CSL data sheet gives a complete description of the part, operation, and application information. The data sheet must be read in conjunction with this evaluation board. The RHP50000-CSL is assembled in a 3mm × 3mm LQFN package with exposed pads for low thermal resistance. The layout recommendations for low EMI operation and maximum thermal performance are available in the data sheet.

EVAL-RHP50000-CSLZ is intended only for electrical evaluation purposes. Design files and ordering information for this circuit board are available at www.analog.com.
EVAL-RHP50000-CSL
Evaluation Board for RHP50000

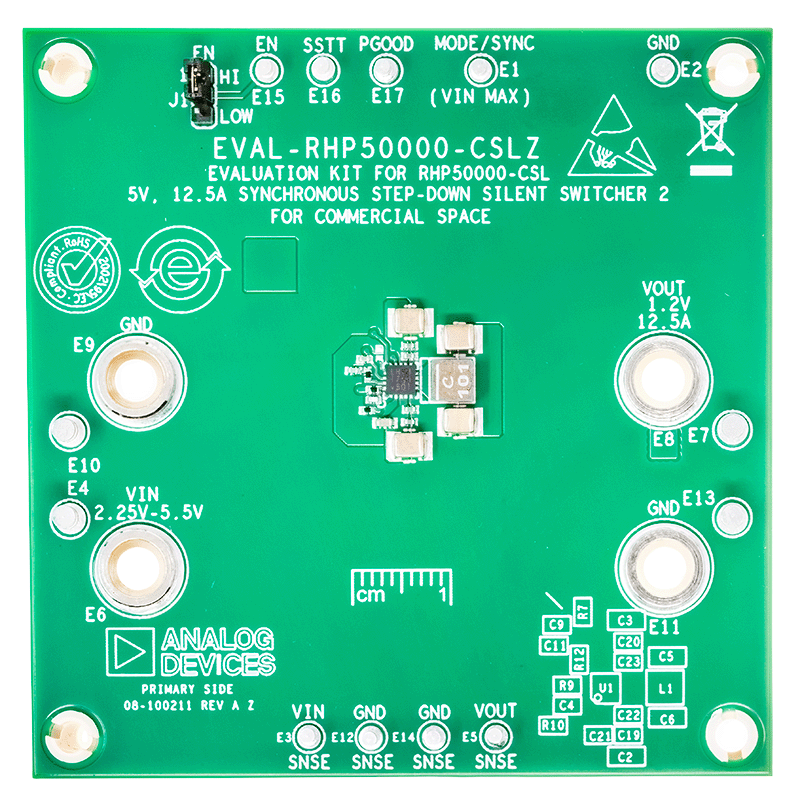

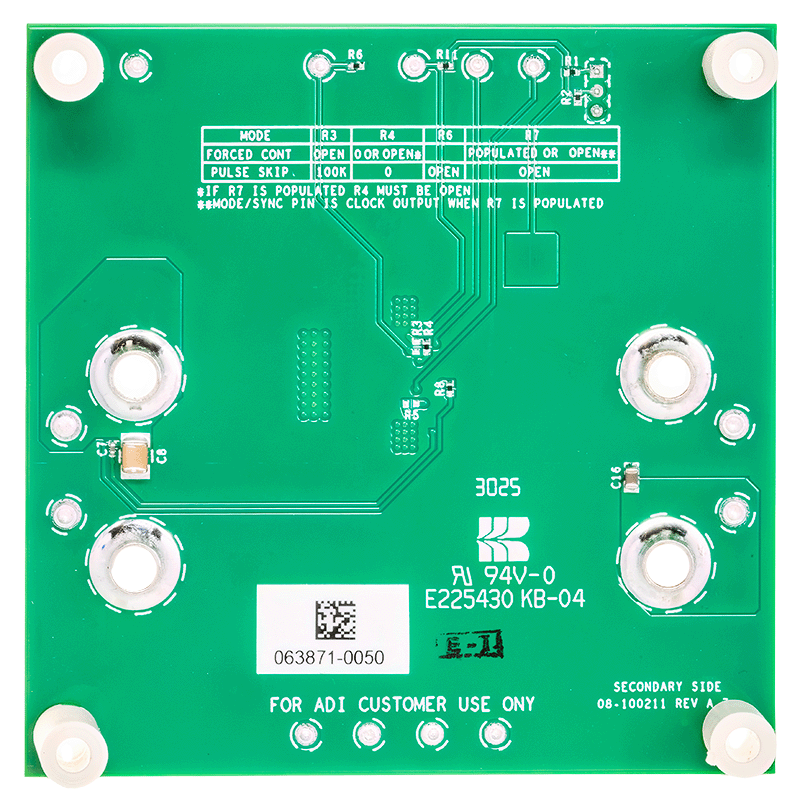

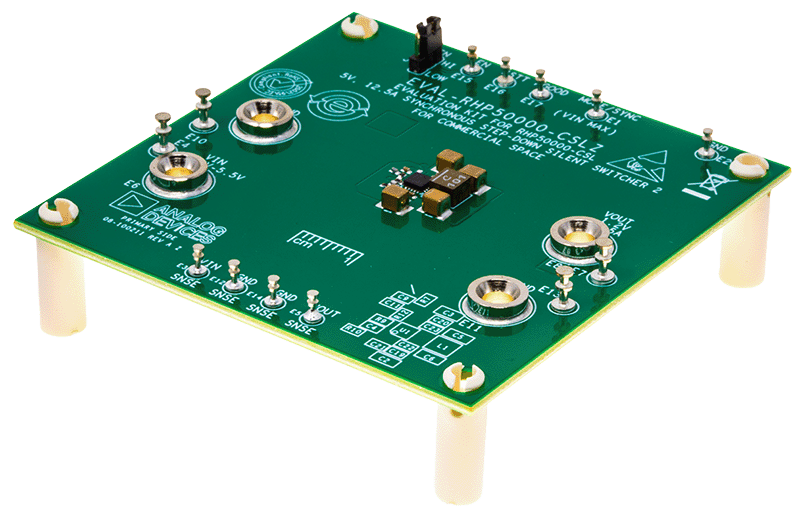

EVAL-RHP50000-CSLZ Board Photo Angle View EVAL-RHP50000-CSLZ Board Photo Bottom View EVAL-RHP50000-CSLZ Board Photo Top View
