MAX9947

AISG高集積トランシーバ

すべて表示 showmore-icon

業界初、基地局およびタワー機器用、AISG準拠、全機能内蔵トランシーバ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.54
特長
  • レシーバの広い入力ダイナミックレンジ
    • -15dBm~+5dBm (50Ω)
  • トランスミッタの可変出力レベル:+7dBm~+12dBm
  • AISG準拠の出力放射プロファイル
  • AutoDirection出力
  • マイクロコントローラを使用せずにタワーマウント機器のバス調停を処理
  • すべてのAISGデータレートをサポート
    • 9.6kbps
    • 38.4kbps
    • 115.2kbps
  • 2.176MHzを中心周波数とするAISGプロトコルに準拠したバンドパスフィルタ
  • 電源電圧:3.0V~5.5V
  • 独立したロジック電源
  • 3mm x 3mmの小型16ピンTQFNパッケージ
製品概要
show more Icon

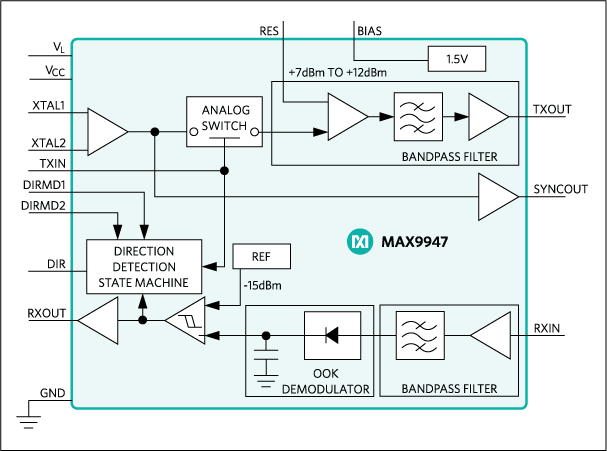

MAX9947は、AISG準拠の全機能内蔵トランシーバです。

MAX9947のレシーバは、20dB (typ)のダイナミックレンジを提供し、2.176MHzの周波数において動作する200kHzの狭帯域幅でバンドパスフィルタを備えています。

トランスミッタのMAX9947は、AISGスペクトラム放射プロファイルに準拠したバンドパスフィルタを備えています。この製品は、最大115.2kbpsまでのOOK信号を変調することができます。出力電力は、+7dBm~+12dBmの外付け抵抗によって可変で、外付け回路やケーブルによる損失を補償することができます。

MAX9947は、方向出力も備えており、タワーマウント機器におけるRS-485バス調停を容易にします。

MAX9947は、3mm x 3mmの小型16ピンTQFNパッケージで提供され、-40℃~+105℃の温度範囲での動作が保証されています。

アプリケーション

  • 基地局
  • タワー機器
