MAX9502

新規設計には非推奨

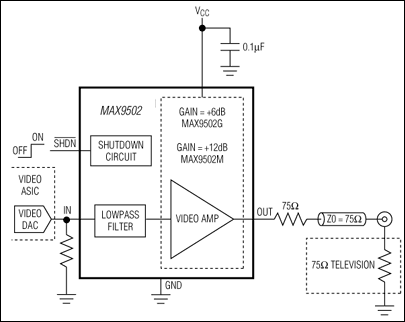

再生フィルタ付き、2.5Vビデオアンプ

データシート (Rev. 2)

Viewing:

製品の詳細

小型6ピンµDFN (1mm x 1.5mm x 0.8mm)および5ピンSC70パッケージで提供
DC結合入力および出力によって基板面積を削減
4ポールチェビシェフフィルタ
通過帯域：5.5MHz
減衰：55dB (27MHz時)
低電流シャットダウンモード：0.01µA
単一電源動作：2.5V～3.6V
+6dB (MAX9502G)または+12dB (MAX9502M)の固定利得付きビデオアンプ

ドキュメント

データシート 2

MAX9502: 2.5V Video Amplifier with Reconstruction Filter Data Sheet (Rev.2) 05/12/2014

MAX9502: 再生フィルタ付き、2.5Vビデオアンプ Data Sheet (Rev.0) 08/25/2005

信頼性データ 1

MAX9502 Reliability Data 01/12/2023

デザイン・ノート 3

単一SCART用ビデオドライバ 04/06/2006

DC結合されたビデオアンプ/フィルタへのビデオ信号をレベルシフトする方法 07/13/2007

Simple Circuit Protects Automotive Video Drivers from Overvoltage 11/16/2010

技術記事 1

カメラシステムにおけるアナログビデオのフィルタリング 03/17/2008

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
Product 2
MAX4032	新規設計には非推奨	同期チップクランプ、出力サグ補正、および150nAシャットダウン電流を備えた、5V、6dBビデオバッファ
MAX9505		再生フィルタおよびアナログスイッチ内蔵DirectDriveビデオアンプ
ビデオオペアンプ 2
MAX9503	製造中	再生フィルタ付き、DirectDrive®ビデオアンプ
MAX4412	製造中	レイルトゥレイル出力付き、低コスト、低電力、超小型、3V/5V、500MHz、単一電源オペアンプ

ビデオ・バッファ 1
MAX4090	新規設計に推奨	同期チップクランプおよび150nAシャットダウン電流付き、3V/5V、6dBビデオバッファ
