単一SCART用ビデオドライバ

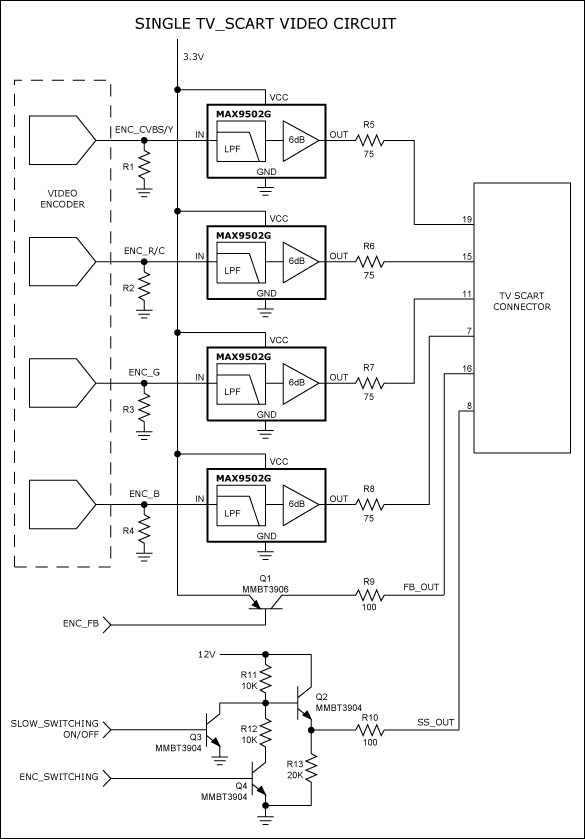

セットトップボックスやDVDプレーヤの多くは、SCARTコネクタ出力を1つしか備えていません。そうした状況では、シングルチャンネルSCART用ビデオドライバ回路が要求されます。図1では、ビデオDACの後段に2.5V電源駆動のMAX9502ビデオアンプを4個使用して、ビデオ信号(CVBSおよびRGB)のフィルタリングと駆動を行う、簡単なシングルチャンネルTV SCART用ビデオドライバ回路を示しています。MAX9502は4極の再生フィルタを内蔵した低コストで小型(5ピンSC70または6ピンµDFNパッケージ)の単一電源ビデオラインドライバです。ビデオエンコーダDACのサンプリング周波数は、標準解像度アナログビデオの場合、通常は27MHzです。ビデオDACからのビデオ信号は、ローパスフィルタを通して27MHzの倍数に発生する高調波を除去する必要があります。MAX9502は27MHzで55dBの減衰率を備えており、ビデオ品質を大きく改善します。

R1、R2、R3、およびR4で、ビデオDACからのビデオ信号の振幅を設定します。MAX9502Gはビデオ信号の高周波ノイズを除去し、150Ωのビデオ負荷出力を駆動するためにビデオ信号を6dB増幅します。

ENC高速スイッチング信号パスは、ディスクリートPNPトランジスタであり、インバータの役割を果たします。ENC_FB = 0Vのとき、FB__OUT = 3.1Vです。ENC_FB = 3.3Vのとき、FB__OUT = 0Vになります。

低速スイッチング回路は、3つのNPNトランジスタと抵抗によって実現されます。表1を参照してください。
