MAX9266

製造中

HDCPギガビットマルチメディアシリアルリンクデシリアライザ、LVDSシステムインタフェース内蔵

デジタルビデオアプリケーションに最適な、LVDSシステムインタフェースおよび制御チャネル内蔵HDCP GMSLシリアルリンクデシリアライザ

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 制御チャネルを介してプログラム可能HDCP暗号化イネーブル/ディセーブル
  • 制御チャネルで全HDCPプロトコルトランザクションを処理、個別の制御バス不要
  • セキュアな内蔵不揮発性メモリにプリプログラムされたHDCPキー
  • 2.5Gbpsペイロードデータレート(オーバーヘッド内蔵3.125Gbps)
  • スクランブルされた8b/10bライン符号化を備えたAC結合シリアルリンク
  • 8.33MHz～104MHz (3チャネルLVDS)または6.25MHz～78MHz (4チャネルLVDS)ピクセルクロック
  • 4ビット～32ビットのワード長、8kHz～192kHzのI²SオーディオチャネルによってHDオーディオをサポート
  • ハーフ/フルデュプレックス双方向制御チャネル内蔵
  • ベースモードおよびバイパスモード：9.6kbps～1Mbps
  • 割込みによってタッチスクリーンディスプレイをサポート
  • ペリフェラル用のリモート側I²Cマスター
  • 3.125Gbpsの15mケーブル駆動用のプログラム可能なチャネルイコライザ
  • シリアル出力のプログラム可能なスペクトラム拡散によってEMIを低減
  • シリアルデータクロック再生によって外部リファレンスクロックが不要
  • 自動データレート検出によってオンザフライのデータレート変更が可能
  • シリアルリンクのBER試験用のPRBSチェッカ内蔵
  • ISO 10605およびIEC 61000-4-2のESD耐性
MAX9266
HDCPギガビットマルチメディアシリアルリンクデシリアライザ、LVDSシステムインタフェース内蔵

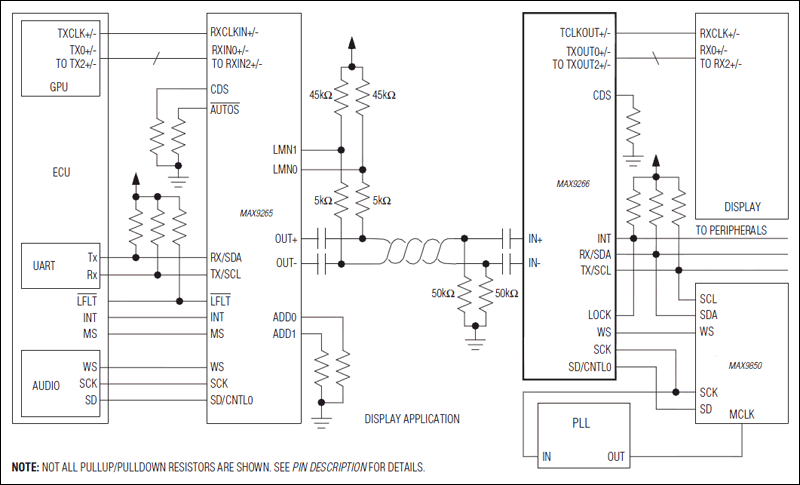

MAX9266：標準アプリケーション回路
