製品概要
機能と利点
- HDCPビデオアプリケーションに最適
- 最大XGA (1280 x 768)またはデュアルビューWVGA (2x 854 x 480)をサポート
- プリエンファシス/デエンファシスとイコライゼーションによって15mのゲーブルでフルスピードが可能
- I2S:最大192kHz、32ビット/サンプル
- 複数のデータレートによってシステムの柔軟性を実現
- シリアルビットレート:最大3.12Gbps
- ピクセルクロック:6.25MHz~104MHz
- UARTおよびUART-I2C制御チャネル:100kbps~1Mbps
- EMIおよびシールド要件を軽減
- シリアル出力は100mV~400mVに設定可能
- 設定可能なスペクトラム拡散によってEMIを低減
- バイパス可能な入力PLLによってジッタを減衰
- システムの起動と検証のためのペリフェラル機能
- 内蔵PRBSテスターによってシリアルリンクのBERテストが可能
- デシリアライザからシリアライザへの割込み送信
- 車載用および産業用の厳しい要件に適合
- 動作温度:-40℃~+105℃
- ESD耐性:ISO 10605およびIEC 61000-4-2に準拠
製品概要

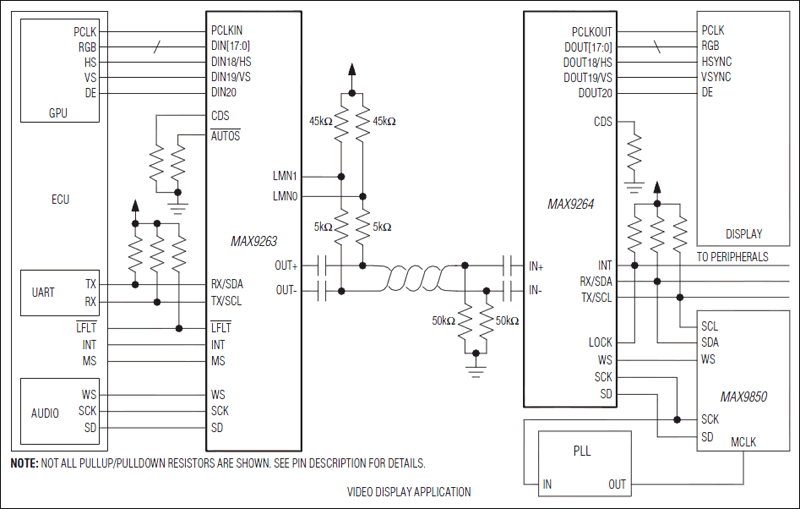

MAX9263/MAX9264チップセットは、マキシムのギガビットマルチメディアシリアルリンク(GMSL)技術を拡張し、ビデオおよびオーディオデータの広帯域幅デジタルコンテンツ保護(HDCP)暗号化を内蔵しています。シリアライザMAX9263または任意のHDCP-GMSLシリアライザは、デシリアライザMAX9264または任意のHDCP-GMSLデシリアライザとペアになっており、制御データおよびHDCP暗号化されたビデオおよびオーディオデータを伝送することができます。
パラレルインタフェースは、最大104MHzのピクセルクロックで動作します。3つの入力はI2Sオーディオ用で、192kHzまでのサンプリング周波数と32ビットのサンプル深度に対応します。内蔵の制御チャネルは、シリアライザとデシリアライザ間にフルデュプレックス差動9.6kbps~1MbpsのUARTリンクを形成します。マイクロコントローラ(µC)は、リンクのシリアライザ側、リンクのデシリアライザ側、または両側に配置することができます。制御チャネルは、バックライト制御、タッチスクリーンなどのリモート側ペリフェラルのµC制御を可能にし、HDCP関連の動作を実行します。
より長いケーブルを駆動するため、シリアライザは設定可能なプリエンファシス/デエンファシスを備え、デシリアライザは設定可能なチャネルイコライザを備えています。これらのGMSLデバイスは、シリアル(シリアライザ)およびパラレル(デシリアライザ)出力に、設定可能なスペクトラム拡散を備えています。シリアルリンクの入出力は、ISO 10605およびIEC 61000-4-2のESD規格に適合しています。シリアライザのコア電源は1.8Vで、デシリアライザのコア電源は3.3Vです。I/O電源は1.8V~3.3Vです。いずれのデバイスも、エクスポーズドパッドを備えた64ピンTQFPパッケージで提供され、-40℃~+105℃の自動車用温度範囲での動作が保証されています。
アプリケーション
- 高解像度車載ナビゲーション
- メガピクセルカメラシステム
- 後部座席インフォテイメント
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
