MAX8808X

2mm x 2mmのTDFN、パスFETおよびサーマルレギュレーション内蔵、1AリニアLi+ (リチウムイオン)バッテリチャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.98
特長
  • スタンドアロン、リニア1セルLi+バッテリチャージャ
  • 外付けFET、逆流防止ダイオード、または電流検出抵抗が不要
  • プログラマブル急速充電電流(1A max)
  • 独自のダイ温度安定化制御(+115℃)
  • +7V以上の入力過電圧保護(OVP)付き入力電圧範囲:+4.25V~+15V
  • 残量ゲージ用充電電流モニタ
  • 低ドロップアウト電圧:300mV (500mA時)
  • 入力電源検出出力(アクティブローACOK)および充電イネーブル入力(アクティブローENまたはEN)
  • ソフトスタートによって突入電流を抑制
  • LEDまたはマイクロプロセッサ(µP)インタフェース用充電状態表示出力(アクティブローCHG)
  • 高さ0.8mm (max)の2mm x 2mmの小型8ピンTDFNパッケージ

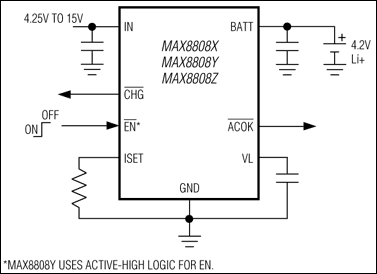

  • 製品概要
    show more Icon

    MAX8808X/MAX8808Y/MAX8808Zはインテリジェントなスタンドアロン、定電流/定電圧(CCCV)、温度安定化リニアチャージャで、単一セルリチウムイオン(Li+)バッテリの充電用に設計されています。MAX8808X/MAX8808Y/MAX8808Zは電流検出回路、MOS型パス素子、および温度安定化回路を内蔵しているため、逆流防止ショットキダイオードが不要で、ハンドヘルド機器用に最もシンプルで最も小型の充電ソリューションを構築します。

    MAX8808Xはスタンドアロンチャージャとして機能し、予備充電状態から急速充電、トップオフ充電、およびフル充電表示までの充電シーケンスを制御します。MAX8808YとMAX8808Zでは、バッテリなしで負荷への起動を可能にするために予備充電状態を排除しています。独自の温度安定化回路によって、急速充電時や周囲温度が高い場合に、ダイ温度が制限され、ICを損傷させずに充電電流を最大にすることができます。

    MAX8808X/MAX8808Y/MAX8808Zは、外付け抵抗を使って可変急速充電電流を供給することによって高いフレキシビリティを実現します。その他の機能には、バッテリ充電状態インジケータ(アクティブローCHG)、MAX8808XおよびMAX8808Z用のアクティブロー制御入力(EN) (MAX8808Yの場合はアクティブハイ制御入力)、およびアクティブロー入力電源検出出力(アクティブローACOK)などがあります。

    MAX8808X/MAX8808Y/MAX8808Zは+4.25V~+15Vの電源電圧を受け付けますが、入力電圧が+7Vを超えると、不適切なまたは障害のあるACアダプタから保護するために、充電をディセーブルします。MAX8808X/MAX8808Y/MAX8808Zは拡張温度範囲(-40℃~+85℃)で動作し、放熱特性を高めた高さ0.8mm (max)のコンパクトな2mm x 2mmの8ピンTDFNパッケージで提供されます。

    アプリケーション

    • 携帯電話/コードレス電話
    • 充電用クレードルおよびドック
    • デジタルスチルカメラおよびMP3プレーヤー
    • スマートフォンおよびPDA
    • USBアプライアンス

    質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 2
    1Ku当たりの価格 最低価格:$1.98

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    MAX8808XETA+
    • HTML
    • HTML
    MAX8808XETA+T
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 9, 2023

    - 2276A

    WAFER FAB

    MAX8808XETA+

    製造中

    MAX8808XETA+T

    製造中

    6 20, 2016

    - 1612

    ASSEMBLY

    MAX8808XETA+

    製造中

    MAX8808XETA+T

    製造中

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 9, 2023

    - 2276A

    arrow down

    WAFER FAB

    MAX8808XETA+

    製造中

    MAX8808XETA+T

    製造中

    6 20, 2016

    - 1612

    arrow down

    ASSEMBLY

    MAX8808XETA+

    製造中

    MAX8808XETA+T

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    リファレンス・デザイン

    リファレンス・デザイン 1

    MAXREFDES1214 Hardware

    Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

    zoomopens a dialog

    MAXREFDES1214

    Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

    Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

    機能と利点

    • バッテリチャージャ入力電流:最大1A
    • USB Standard-A出力電流:最大1.5A
    • 4400mAhリチウムイオンバッテリ
    • USB Standard-A出力の熱および過電流保護
    • I2Cヘッダによって柔軟なロジックレベルに対応:1.8V~5.0V
    • オレンジのLEDによってバッテリ充電中を表示
    • バッテリとチャージャ間に外付け逆流防止ダイオードは不要
    詳細なリファレンス・デザインを表示 external link
