MAX77816

高効率バックブーストレギュレータ、5Aスイッチ内蔵

すべて表示 showmore-icon

98%効率バックブースト、I2Cインタフェース、3A以上の連続出力電流を供給

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.38
特長
  • バックとブーストのモード間のシームレスな遷移を備えたバック/ブースト動作
    • VIN範囲:2.3V~5.5V
    • VOUT範囲:2.60V~5.14V (20mVステップ)
    • 連続出力電流:3A (min) (VINBB ≥ 3.0V、VOUTBB = 3.3V)
    • バースト電流:3.6A (min)出力電流、800µs (VINBB ≥ 3.0V、VOUTBB = 3.3V)
  • I2Cシリアルインタフェースによって動的なVOUT調整が可能で、設計の柔軟性を提供
  • ピーク効率:97.5%
  • 自己消費電流:40µA
  • セーフティ機能によってデバイスおよびシステムの信頼性を向上
    • ソフトスタート
    • True Shutdown
    • サーマルシャットダウンおよび短絡保護
  • 多機能GPIO端子
    • MAX77816A/F:FPWMモードイネーブル
    • MAX77816B:インダクタピーク電流制限選択
    • MAX77816C:出力電圧選択
    • MAX77816D:パワーOKインジケータ
    • MAX77816E:割込みインジケータ
  • 小型:20ピンWLP (1.827mm × 2.127mm、0.4mmピッチ)

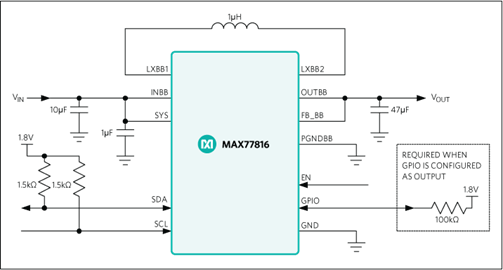

製品概要
show more Icon

MAX77816は、大電流、高効率バックブーストレギュレータで、シングルセルリチウムイオンバッテリで動作するアプリケーションを対象としています。このデバイスは、2.60V~5.14Vの広い出力電圧範囲に対応します。このICは5A (typ)の最大スイッチ電流が可能です。バックモードでは、出力電流は最大4Aに達することが可能で、ブーストモードでは、最大出力電流は3Aが可能です。独自の制御アルゴリズムによって、高効率、優れたライン/負荷過渡応答、およびバックモードとブーストモード間のシームレスな遷移が可能です。

このICはI2C対応シリアルインタフェースを備えています。I2Cインタフェースによって出力電圧を動的に調整することが可能で、システム消費電力のより繊細な制御を実現します。また、I2Cインタフェースはイネーブル制御やデバイス状態監視などの機能も提供します。

多機能GPIO端子は、FPWMモードイネーブルやインダクタピーク電流レベル選択などの5つの異なるオプションにレジスタで設定可能です。これらのオプションは設計の柔軟性を提供し、このICが広範なアプリケーションおよび使用例に対応することを可能にします。

デザインソリューション:Boost the Run-Time of Portable Electronics with a One-Two Punch ›

携帯アプリ

アプリケーション

  • バッテリ駆動アプリケーション
  • RFパワーアンプ
  • スマートフォンおよびタブレット
  • ウェアラブルデバイス
  • ワイヤレス通信デバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.38

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77816AEWP+
  • HTML
  • HTML
MAX77816AEWP+T
  • HTML
  • HTML
MAX77816BEWP+
  • HTML
  • HTML
MAX77816BEWP+T
  • HTML
  • HTML
MAX77816CEWP+
  • HTML
  • HTML
MAX77816CEWP+T
  • HTML
  • HTML
MAX77816DEWP+
  • HTML
  • HTML
MAX77816DEWP+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2018

- 1620D

WAFER FAB

MAX77816AEWP+

製造中

MAX77816AEWP+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2018

- 1620D

arrow down

WAFER FAB

MAX77816AEWP+

製造中

MAX77816AEWP+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

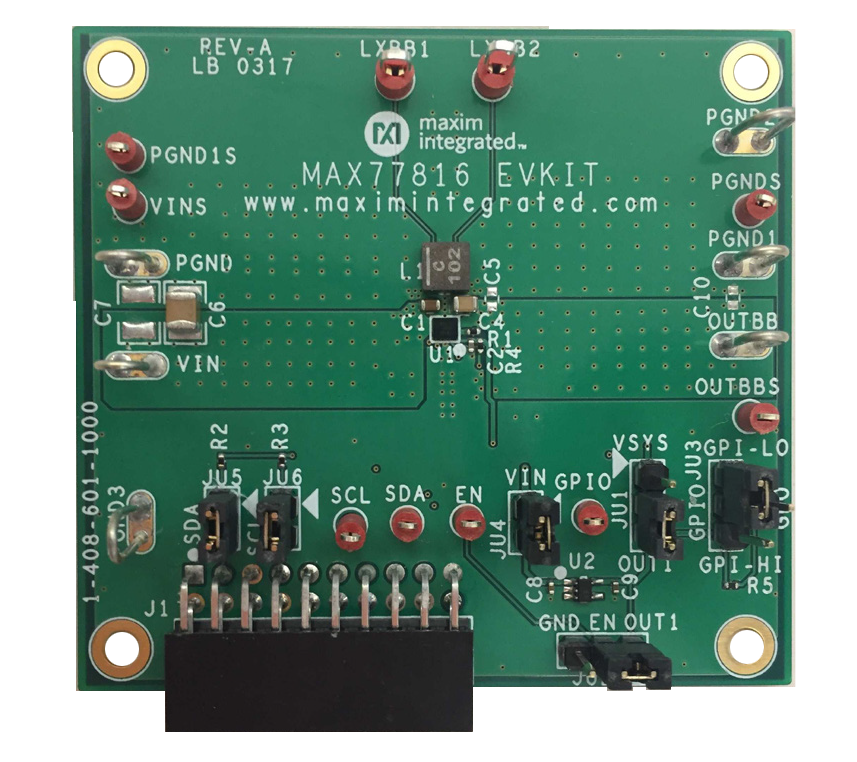

MAX77816EVKIT

MAX77816の評価キット

zoom

MAX77816EVKIT

MAX77816の評価キット

MAX77816の評価キット

機能と利点

  • バックとブーストのモード間のシームレスな遷移を備えたバック/ブースト動作
    • VIN範囲:2.3V~5.5V
    • VOUT範囲:2.60V~5.14V (20mVステップ)
    • 連続出力電流:3A (min) (VINBB ≥ 3.0V、VOUTBB = 3.3V)
    • バースト電流:3.6A (min)出力電流、800µs (VINBB ≥ 3.0V、VOUTBB = 3.3V)
  • I2Cシリアルインタフェースによって動的なVOUT調整が可能で、設計の柔軟性を提供
  • ピーク効率:97.5%
  • 自己消費電流:40µA
  • セーフティ機能によってデバイスおよびシステムの信頼性を向上
    • ソフトスタート
    • True Shutdown
    • サーマルシャットダウンおよび短絡保護
  • 多機能GPIO端子
    • MAX77816A:FPWMモードイネーブル
    • MAX77816B:インダクタピーク電流制限選択
    • MAX77816C:出力電圧選択
    • MAX77816D:パワーOKインジケータ
    • MAX77816E:割込みインジケータ
  • 小型:20ピンWLP (1.827mm × 2.127mm、0.4mmピッチ)

製品の詳細

MAX77816の評価キット(EVキット)は、このICを評価するための完全実装および試験済みのプリント基板(PCB)です。このICは大電流、高効率バックブーストレギュレータで、シングルセルリチウムイオンバッテリ動作アプリケーションを対象としています。このデバイスは、2.60V~5.14Vの広い出力電圧範囲に対応します。このICは5A (typ)の最大スイッチ電流が可能です。バックモードでは、出力電流は最大4Aに達することが可能で、ブーストモードでは、最大出力電流は3Aが可能です。独自の制御アルゴリズムによって、高効率、優れたライン/負荷過渡応答、およびバックモードとブーストモード間のシームレスな遷移が可能です。

このICはI2C対応シリアルインタフェースを備えています。I2Cインタフェースによって出力電圧を動的に調整することが可能で、システム消費電力のより細かい制御を実現します。また、I2Cインタフェースはイネーブル制御やデバイス状態監視などの機能も提供します。

多機能GPIO端子は、FPWMモードイネーブルやインダクタピーク電流制限選択などの5つの異なるオプションにレジスタで設定可能です。これらのオプションは設計の柔軟性を提供し、このICが広範なアプリケーションおよび使用例に対応することを可能にします。

マキシムのコマンドモジュール(MINIQUSB)を使用して、Windows®対応PCとEVキット間のUSB-I2C通信を実現することができます。EVキットのソフトウェアは、ICの各種機能を実行するためのWindowsベースのグラフィカルユーザーインタフェース(GUI)を提供します。

アプリケーション

  • デジタルカメラ:電源
  • 電子たばこ:アトマイザーに給電
  • ガス/水道メーター:データコンセントレータに給電
  • 美肌製品:ハイパワーLEDに給電
  • スマートフォン:カメラサブシステム、センサー、RGB LED、SDIO、指紋スキャナー等に給電
ツールおよびシミュレーション

ツールおよびシミュレーション 3

リファレンス・デザイン

リファレンス・デザイン 1

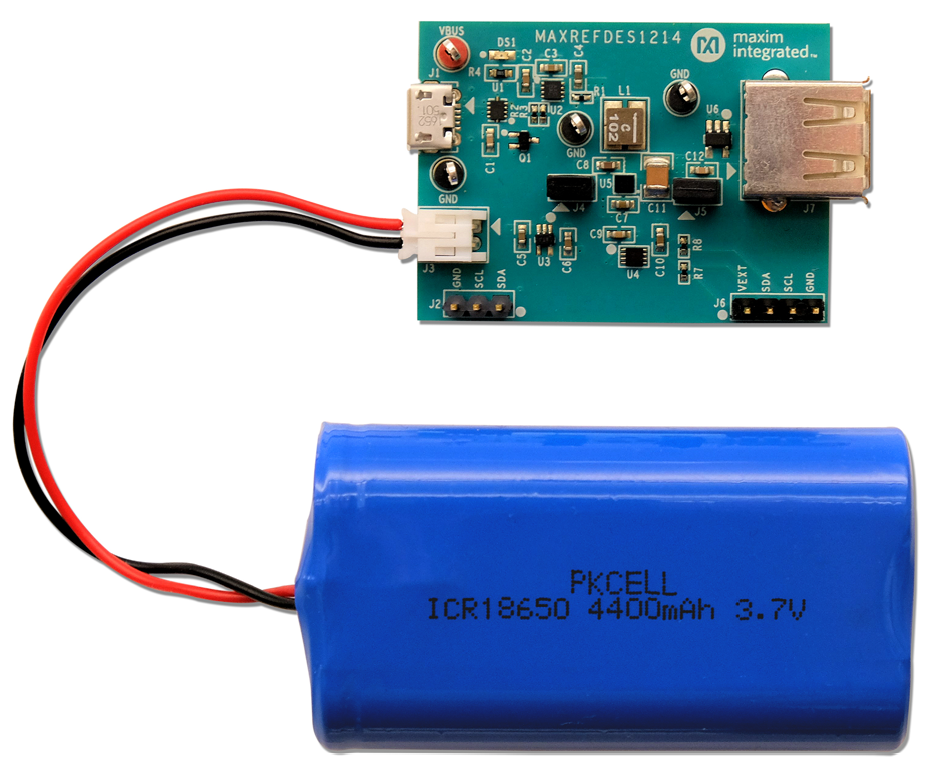

MAXREFDES1214 Hardware

Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

zoomopens a dialog

MAXREFDES1214

Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

Micro-USB入力およびUSB Standard-A出力を備えたポータブル1.5A USBチャージャ

機能と利点

  • バッテリチャージャ入力電流:最大1A
  • USB Standard-A出力電流:最大1.5A
  • 4400mAhリチウムイオンバッテリ
  • USB Standard-A出力の熱および過電流保護
  • I2Cヘッダによって柔軟なロジックレベルに対応:1.8V~5.0V
  • オレンジのLEDによってバッテリ充電中を表示
  • バッテリとチャージャ間に外付け逆流防止ダイオードは不要
詳細なリファレンス・デザインを表示 external link

設計および組み込みツール

pdf icon

ZIP

5.95 M
