MAX1507

パスFETおよびサーマルレギュレーション内蔵、リニアLi+ (リチウムイオン)バッテリチャージャ、3mm x 3mm TDFNパッケージ

すべて表示 showmore-icon

14V入力付き、超小型温度制御、リニア、1セルLi+ (リチウムイオン)バッテリチャージャ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.64
特長
  • スタンドアロンリニア1セルリチウムイオンバッテリチャージャ
  • 外付けFET、逆流防止ダイオードおよび電流検出抵抗が不要
  • プログラマブル急速充電電流:0.8A (max)
  • 独自のプログラマブルダイ温度レギュレーション制御(+90℃、+100℃、および+130℃)
  • +7V以上の入力の過電圧保護(OVP)付入力電圧範囲:+4.25V~+13V
  • 残量ゲージ用充電電流モニタ
  • 低ドロップアウト電圧:130mV (0.425A時)
  • 入力電源ソース検出出力(VL)および充電イネーブル入力(アクティブローEN)
  • ソフトスタートによる突入電流の制限
  • LEDまたはマイクロプロセッサインタフェース用充電状態表示出力(アクティブローCHG)
  • 高さ0.8mmの小型8ピン、3mm x 3mmのTDFNパッケージ

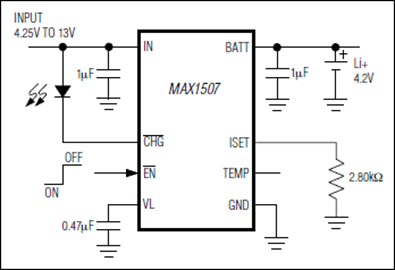

製品概要
show more Icon

MAX1507は、単一セルリチウムイオン(Li+)バッテリ用のインテリジェントなスタンドアロン、定電流/定電圧(CCCV)、温度安定化リニアチャージャです。MAX1507は電流検出回路、MOSパス素子、および温度安定化回路を内蔵しているため、逆流防止ショットキダイオードが不要で、ハンドヘルド機器用の極めてシンプルで超小型の充電ソリューションを可能にします。

MAX1507はスタンドアロンチャージャとして機能し、予備充電状態から急速充電、トップオフ充電、フル充電表示までの充電シーケンスを制御することができます。

独自のサーマルレギュレーション回路によって、急速充電時や周囲温度が高い場合にダイ温度が抑制され、ICを損うことなく充電電流を最大にすることができます。

MAX1507は調整可能な高速充電電流およびサーマルレギュレーションのセットポイントを提供することで高い柔軟性を実現します。その他の特長として、バッテリの充電状態(アクティブローCHG)およびアクティブロー制御入力(アクティブローEN)があります。

MAX1507は+4.25V~+13Vの電源電圧を受け入れますが、入力電圧が+7Vを超える際には不適切または障害のあるACアダプタから保護するために、充電をディセーブルにします。MAX1507は-40℃~+85℃の工業用拡張温度範囲で動作し、熱強化された高さ0.8mmのコンパクトな3mm x 3mmの8ピンTDFNパッケージで提供されます。

アプリケーション

  • Bluetooth®機器
  • 携帯電話/コードレス電話
  • 充電用クレードルおよびドック
  • デジタルカメラおよびMP3プレーヤー
  • PDA
  • USBアプライアンス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.64

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1507ETA+
  • HTML
  • HTML
MAX1507ETA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX1507ETA+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1507ETA+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX1508EVKIT

MAX1507、MAX1508の評価キット

zoom

MAX1508EVKIT

MAX1507、MAX1508の評価キット

MAX1507、MAX1508の評価キット

機能と利点

  • 簡単なスタンドアロンLi+チャージャ
  • 過放電したLi+セルを安全に予備充電
  • 入力電圧範囲:4.25V~13V
  • 過電圧保護スレッショルド:7V
  • 抵抗で設定可能な充電電流:最大0.8A
  • 充電電流を抵抗で監視
  • プログラマブルなダイ温度調整セットポイント(MAX1507のみ)
  • アクティブローACOK出力(MAX1508のみ)
  • 完全実装および試験済み

製品の詳細

MAX1507/MAX1508の評価キット(EVキット)は、単一セルリチウムイオン(Li+)バッテリ用のリニアバッテリチャージャのMAX1507を検証する完全実装および試験済み総合回路ボードです。MAX1508を評価するには、U1を取り外し、MAX1508デバイスに置き換える必要があります。このEVキットは、単一のLi+バッテリを4.2Vまで安全に充電します。このEVキットは4.25V~13Vの電源入力を受け付けますが、入力電圧が7Vを超えると充電をディセーブルします。EVキット上のジャンパを使って、チャージャをディセーブルする機能と、ダイ温度のレギュレーションレベル(MAX1507のみ)の調整が可能になります。ボード上のLEDは、充電サイクルの状態を示します。

アプリケーション

  • Bluetooth®機器
  • 携帯電話/コードレス電話
  • 充電用クレードルおよびドック
  • デジタルカメラおよびMP3プレーヤー
  • PDA
  • USBアプライアンス

MAX1507EVKIT

MAX1507、MAX1508の評価キット

zoom

MAX1507EVKIT

MAX1507、MAX1508の評価キット

MAX1507、MAX1508の評価キット

機能と利点

  • 簡単なスタンドアロンLi+チャージャ
  • 過放電したLi+セルを安全に予備充電
  • 入力電圧範囲:4.25V~13V
  • 過電圧保護スレッショルド:7V
  • 抵抗で設定可能な充電電流:最大0.8A
  • 充電電流を抵抗で監視
  • プログラマブルなダイ温度調整セットポイント(MAX1507のみ)
  • アクティブローACOK出力(MAX1508のみ)
  • 完全実装および試験済み

製品の詳細

MAX1507/MAX1508の評価キット(EVキット)は、単一セルリチウムイオン(Li+)バッテリ用のリニアバッテリチャージャのMAX1507を検証する完全実装および試験済み総合回路ボードです。MAX1508を評価するには、U1を取り外し、MAX1508デバイスに置き換える必要があります。このEVキットは、単一のLi+バッテリを4.2Vまで安全に充電します。このEVキットは4.25V~13Vの電源入力を受け付けますが、入力電圧が7Vを超えると充電をディセーブルします。EVキット上のジャンパを使って、チャージャをディセーブルする機能と、ダイ温度のレギュレーションレベル(MAX1507のみ)の調整が可能になります。ボード上のLEDは、充電サイクルの状態を示します。

アプリケーション

  • Bluetooth®機器
  • 携帯電話/コードレス電話
  • 充電用クレードルおよびドック
  • デジタルカメラおよびMP3プレーヤー
  • PDA
  • USBアプライアンス
