MAX1811: USBパワー、Li+ (リチウムイオン)チャージャ Data Sheet (Rev. 2)2/21/2005PDF266K
製品概要
機能と利点
- 直接USBポートから単一セルリチウムイオンバッテリを充電
- 全体的充電精度:0.5%
- 最小限の外付部品
- 入力ダイオード不要
- 自動ICサーマルレギュレーション
- 寿命末期セルのプリコンディショニング
- パッケージ:便利な8ピンパワーSO (1.4W)
製品概要
MAX1811は、直接USBポートから、または6.5Vまでの外部電源から駆動される単一セルリチウムイオン(Li+)バッテリ充電器です。このデバイスは、全体的なバッテリレギュレーション電圧精度が0.5%であるため、バッテリ容量を最大限に利用できます。

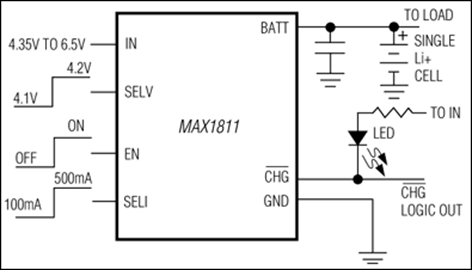

この充電器は、内部FETを使用して最大500mAの充電電流をバッテリに供給し、SELV入力を使用して4.1Vまたは4.2Vのバッテリ用に設定します。SELI入力は充電電流を100mAまたは500mAに設定します。オープンドレイン出力(アクティブローCHG)は充電状態を示します。
MAX1811は、充電前に寿命末期のバッテリセルをソフトスタートするプリコンディショニング機能を備えています。その他の安全機能としては、電圧および電流の連続監視、充電前の障害条件の初期チェック等があります。
MAX1811は、熱特性に優れた1.4Wの小型8ピンSOパッケージで提供されています。
アプリケーション
- 携帯電話
- デジタルスチルカメラ
- ハンドヘルドコンピュータ
- MP3プレーヤー
- PDAおよびパームトップ
- 2-Wayページャ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX1811 Reliability Data1/12/2023PDF26K
-
USBポートから+5Vおよび+3.3Vが給電されるポータブル電源2/14/2023
-
補聴器の紹介と設計上の重要な検討事項11/24/2010
-
心拍/フィットネスモニタの設計のための重要な検討事項11/23/2010
-
血糖値計11/22/2010
-
能動部品のチップ温度を測定して電子システムの熱放散を監視10/3/2005
-
Protection From Blackouts: Dirt Cheap to Fully Integrated5/11/2003
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
MAX1811ESA+ | 材料宣誓書(MD) | 信頼性データ | 8-SOIC_N-150_MIL | |
MAX1811ESA+T | 材料宣誓書(MD) | 信頼性データ | 8-SOIC_N-150_MIL | |
ウェハ・ファブリケーション・データ | MAX1811 Reliability Data |
