MAX8566

高効率、10A、PWM、スイッチ内蔵ステップダウンレギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69
機能
  • 8mΩのオン抵抗MOSFET (複数)を内蔵
  • 10A出力のPWMステップダウンレギュレータ
  • 全負荷範囲、全入力電圧範囲、および全温度範囲の出力精度:±1%
  • 2.3V~3.6Vの入力電源で動作
  • 可変出力:0.6V~(0.87 x VIN)
  • 250kHz~2.4MHzで調整可能な周波数、またはSYNC入力
  • オールセラミックコンデンサ設計を実現
  • SYNCOUTは第2レギュレータを180°逆位相で駆動
  • プリバイアスまたは単調ソフトスタート
  • プログラマブルなソフトスタート時間
  • 出力トラッキングまたはシーケンシング
  • 出力電流はソースおよびシンク可能
  • パワーグッド出力
  • 32ピンTQFNパッケージ
  • DDR終端アプリケーション用REFIN

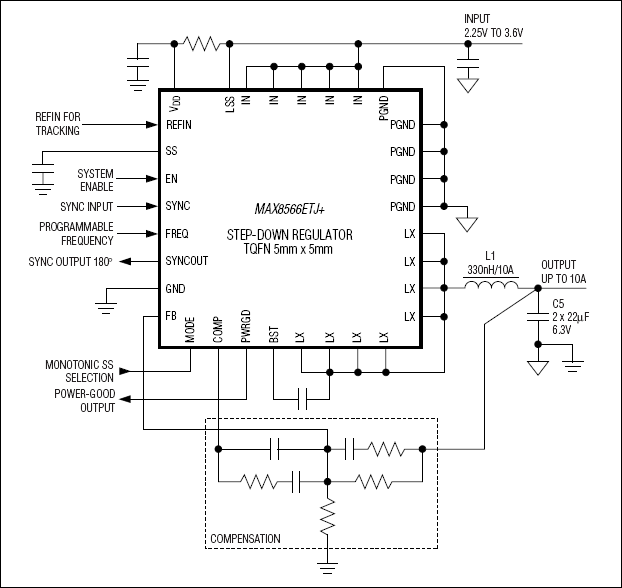

製品概要
show more Icon

MAX8566は高効率スイッチングレギュレータであり、0.6V~(0.87 x VIN)の出力電圧で最大10Aの負荷電流を供給します。このICは2.3V~3.6Vの入力電源で動作するため、ポイントオブロードアプリケーションに最適です。出力電圧の総合設定エラーは、全負荷範囲、全入力電圧範囲、および全温度範囲で±1%を下回ります。

MAX8566は、外付け抵抗によってプログラマブルな250kHz~2.4MHzのスイッチング周波数範囲のパルス幅変調(PWM)モードで動作します。このICはSYNC入力を使って、同じ周波数範囲の外部クロックと同期させることができます。高速動作周波数のため、外付け部品のサイズが最小限に抑えられます。ハイサイドおよびローサイドの両スイッチ用に低RDS(ON) nチャネルMOSFETを使用しているため、重負荷時および高スイッチング周波数において高効率が確保されます。

MAX8566は、広帯域幅(> 10MHz)エラーアンプを備える電圧モード制御アーキテクチャを採用しています。この電圧モード制御アーキテクチャによって、スイッチング周波数は1MHzを上回り、プリント基板面積を最小限に抑えるオールセラミックコンデンサ設計が実現します。エラーアンプはタイプ3補償で動作し、高周波スイッチングの帯域幅を完全活用して、高速過渡応答を実現します。調整可能なソフトスタート時間によって、柔軟に入力起動時突入電流が最小限に抑制されます。出力がレギュレーション点の90%に達すると、オープンドレインのパワーグッド(PWRGD)信号はハイになります。

MAX8566は、第2のMAX8566、または第1レギュレータと180°逆位相でスイッチングする第2レギュレータを同期化するSYNCOUT出力を備え、入力リップル電流を低減します。このため入力容量要件が緩和されます。また、MAX8566は出力トラッキングアプリケーション用の外部リファレンス入力(REFIN)も備えています。

MAX8566は、32ピンTQFN (5mm x 5mm)パッケージで提供されます。MAX8566および必要とする全外付け部品は、0.80平方インチを下回る実装面積に収納可能です。

アプリケーション

  • ASIC/CPU/DSPコア電圧
  • 基地局電源
  • DDR電源
  • ファイバ電源
  • ネットワーク電源
  • POL型電源
  • テレコム電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$7.69

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX8566ETJ+
  • HTML
  • HTML
MAX8566ETJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX8566ETJ+

製造中

MAX8566ETJ+T

製造中

6 20, 2016

- 1612

ASSEMBLY

MAX8566ETJ+

製造中

MAX8566ETJ+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX8566ETJ+

製造中

MAX8566ETJ+T

製造中

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX8566ETJ+

製造中

MAX8566ETJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX8566EVKIT

MAX8566の評価キット

zoom

MAX8566EVKIT

MAX8566の評価キット

MAX8566の評価キット

機能と利点

  • 8mΩのオン抵抗MOSFETを内蔵
  • 10A出力のPWMステップダウンレギュレータ
  • 全負荷、全入力電圧、および全温度範囲の出力精度:±1%
  • 2.3V~3.6Vの入力電源で動作
  • 可変出力:0.6V~(0.87 x VIN)
  • 250kHz~2.4MHzで調整可能な周波数、またはSYNC入力
  • 全セラミックコンデンサ設計を実現
  • SYNCOUTは第2レギュレータを180度逆位相で駆動
  • プリバイアスまたは単調ソフトスタート
  • プログラマブルなソフトスタート時間
  • 出力トラッキングまたは順序投入
  • 5mm x 5mmの32ピンTQFNパッケージ
  • DDR終端アプリケーション用REFIN
  • 表面実装部品
  • 実装および試験済み

製品の詳細

MAX8566の評価キット(EVキット)は、全機能内蔵10AステップダウンコンバータのMAX8566を検証します。このEVキットは、2.3V~3.6Vの入力電圧範囲から最大10Aの負荷電流で1.8Vの出力電圧を生成します。MAX8566は1MHzでスイッチングし、搭載された部品で95%を超える効率を提供します。MAX8566のEVキットは、完全実装および試験済みで提供されます。

アプリケーション

  • ASIC/CPU/DSPコア電圧
  • 基地局電源
  • DDR電源
  • ファイバ電源
  • ネットワーク電源
  • POL型電源
  • テレコム電源
