MAX77860

USB Type-C、3Aスイッチモードバックチャージャ、CC検出、リバースブースト、およびADC内蔵

すべて表示 showmore-icon

CC検出およびBC1.2検出を内蔵した業界初のUSB Type-Cチャージャ、設計のしやすさを小型パッケージで提供

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.97
特長
  • 単一セルスイッチモードチャージャ
    • 保護：最大14V
    • 入力動作範囲：4.0V～13.5V
    • D+/D-チャージャ検出を備えたスイッチングチャージャ
    • 適応型入力電流制限(AICL)を備えた入力電流制限：最大4.0A
    • バッテリ充電電流制限：最大3.15A
    • オプションの外付け検出抵抗
    • CC、CV、およびチップ温度制御
    • USB-OTGリバースブースト対応(電流制限：最大1.5A)
    • マスター/スレーブ充電機能(充電電流：最大6A)
    • バッテリ真の切断FET内蔵
    • 放電電流制限(設定可能)：最大定格9ARMS
  • USB Type-C検出
    • VCONNスイッチ内蔵
    • CC端子
    • USB HVDCP用のD+/D-検出
    • BC 1.2対応
  • 1つのSafeout LDO
  • I2C対応インタフェース
製品概要
show more Icon

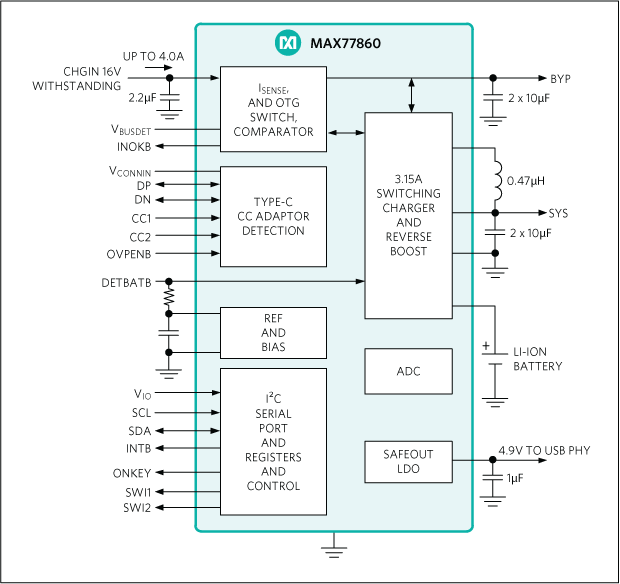

MAX77860は高性能シングル入力スイッチモードチャージャで、リバースブースト機能およびSafeout LDOに加えてUSB Type-C CC検出機能を備えています。

2つのスイッチを内蔵したこのスイッチモードバッテリチャージャは、小型のインダクタおよびコンデンサ、設定可能なバッテリ充電電流を提供し、スマートフォンなどのポータブル機器、IoT機器、およびその他のリチウムイオンバッテリ動作の電子機器に最適です。このチャージャは、USBと高電圧アダプタの両方で動作するシングル入力を備えています。このデバイスはBC 1.2仕様の下でUSB Type-C CC検出をサポートし、電力経路スイッチがチップに内蔵されています。アダプタ/USB端子に接続されるMAX77860の全ブロックは、最大14Vの入力過電圧の発生から保護されています。USB-OTG出力は真の負荷切断を提供し、調整可能な出力電流制限によって保護されています。このデバイスは最大4.0Aの入力電流制限を備え、シングルセルバッテリを最大3.15Aで充電することができます。リバースブーストモードに設定した場合、このICはUSB-OTGアクセサリに給電するための追加のインダクタが不要です。このスイッチングチャージャは特別なCC、CV、およびチップ温度安定化アルゴリズムを備えるとともに、I2Cで設定可能な設定によって広範囲のバッテリサイズおよびシステム負荷に対応するように設計されています。チップに内蔵されたADCは、充電入力電圧/電流、バッテリ電圧、充電/放電電流、およびバッテリ温度の監視に役立ちます。

MAX77860は、双方向シリアルデータライン(SDA)およびシリアルクロックライン(SCL)で構成されるI2C 3.0対応シリアルインタフェースを介して通信します。このICは81ピン(9 × 9アレイ)ウェハレベルパッケージ(WLP) (3.9mm × 4.0mm、0.4mmピッチ)で提供されます。

デザインソリューション：How to Shrink Your USB Type-C Battery Charger ›

アプリケーション

  • 1Sリチウムイオンアプリケーション用USB Type-C充電
  • モバイルPOS機器
  • ポータブル医療機器
  • ポータブル産業用機器
Show More Arrow image
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$3.97
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX77860

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • デザイン・ノート
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 03/06/2019
English

MAX77860: USB Type-C, 3A Switch-Mode Buck Charger with Integrated CC Detection, Reverse Boost, and ADC Data Sheet (Rev.2)

PDFファイルを開く

redirect
755.00K
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 10/10/2022
English
MAX77860 Reliability Data redirect icon

113.99K

download

PDFをダウンロード

デザイン・ノート

4

PDF Vector

PDF

更新 10/10/2022
日本語
Design Note- ds64-how-to-shrink-your-usb-type-c-battery-charger-jp redirect icon

827.75K

download

PDFをダウンロード

PDF Vector

PDF

更新 06/01/2018
English
Design Solutions 64 - How to Shrink Your USB Type-C Battery Charger redirect icon

417.61K

download

PDFをダウンロード

PDF Vector

HTML

更新 03/21/2019
English
Simplifying Mobile USB-C Designs redirect icon

PDF Vector

HTML

更新 06/10/2019
日本語
モバイルUSB-C設計を簡素化する redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 5
show more Icon

Book & eBook 1

信頼できる電源：バッテリ駆動に適した高効率のソリューションを実現する

ウェブキャスト 1

Logistics Automation: Automatic Data Capture Solutions Enabling Safer, Secure, & Sustainable Solutions

ビデオ

2

Thumbnail Image

ビデオ

2022-10-04

06:30

How to Charge Your Battery with USB Type-C and BC1.2 Ports Using the MAX77860

さらに詳しく
Thumbnail Image

ビデオ

2022-10-04

05:55

Introduction to the NPI-MAX77860 USB Type-C 3A Switch Mode Buck Charger

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77860EWG+ 81-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX77860EWG+T 81-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

USBチャージャ検出器1
MAX14748
popup image
Cart

製造中

USB Type-Cチャージャ

スイッチング・バッテリ・チャージャ2
MAX77818
popup image
Cart

製造中

デュアル入力、電力経路、3Aスイッチモードチャージャ、残量ゲージ内蔵

MAX77840
popup image
Cart

製造中

3A Buck Charger with ModelGauge m5 Fuel Gauge and USB BC1.2 Detection

バッテリIDおよび認証1
MAX17201
popup image
Cart

製造中

SHA-256認証内蔵、スタンドアロンModelGauge m5残量ゲージ

バッテリ残量ゲージおよびクーロン・カウンタ2
MAX17055
popup image
Cart

製造中

7µA 1セル残量ゲージ、ModelGauge m5 EZ内蔵

MAX17048
popup image
Cart

新規設計に推奨

3µA 1セル/2セル残量ゲージ、ModelGauge内蔵

評価用キット

評価用キット 1

reference details image

MAX77860EVKIT

MAX77860の評価キット

zoom

MAX77860EVKIT

MAX77860の評価キット

download icon

ダウンロード

 print icon

印刷
MAX77860EVKIT
MAX77860の評価キット

機能と利点

  • 単一入力スイッチモードチャージャのMAX77860を評価
  • 入力動作範囲を実証：4.0V～13.5V
  • USB Type-C充電を実証：最大3.15A
  • アダプタ検出を実証
  • USB-OTG機能を実証
  • 実装および試験済み
  • I2Cシリアルインタフェース
今すぐ購入 詳細を表示

製品の詳細

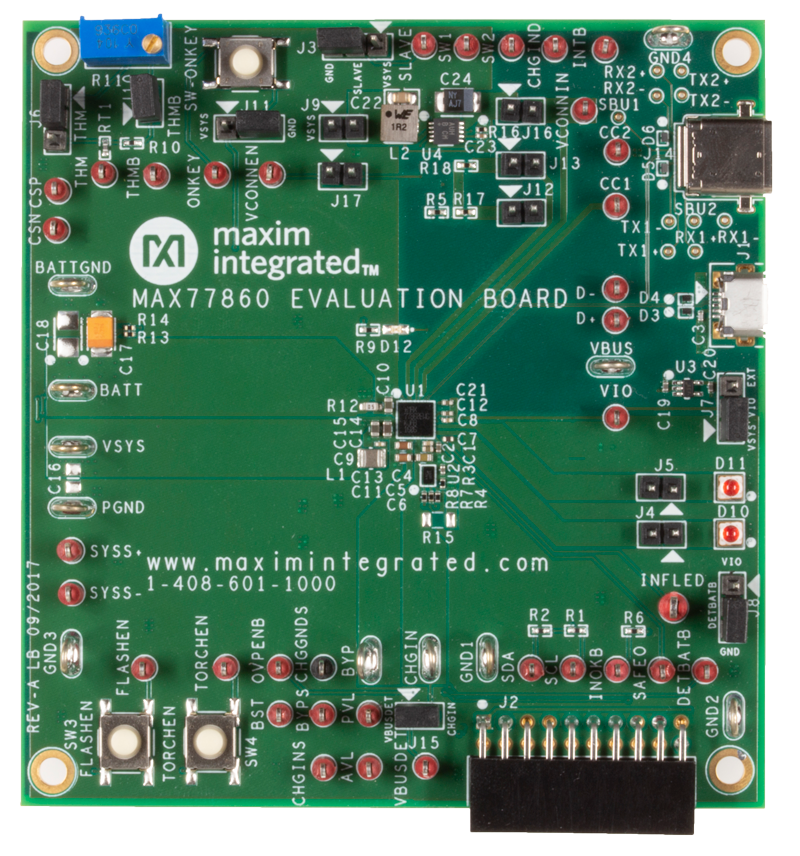

MAX77860の評価システム(EVシステム)は、リバースブースト機能およびSafeout LDOに加えて、USB Type-C CC検出および充電機能を備えた単一入力スイッチモードバッテリチャージャを評価する完全実装および試験済みの表面実装プリント基板(PCB)です。

MAX77860のEVシステムには、I2Cインタフェースを内蔵した集積回路(IC)評価ボードと、MINIQUSB通信デバイスが含まれています。このEVシステムとともに使用するWindows®ベースのグラフィカルユーザーインタフェース(GUI)ソフトウェアが利用可能で、マキシムのウェブサイトのMAX77860の製品ページからダウンロードすることができます。EVキットのGUIソフトウェアを使用するには、Windows 7またはそれ以降のオペレーティングシステムが必要です。

アプリケーション

  • モバイルPOS機器
  • ポータブル産業機器
  • ポータブル医療機器
  • 1Sリチウムイオンアプリケーション用USB Type-C充電
