MAX5860

新規設計には非推奨

スケーラブル高密度ダウンストリームケーブルQAM変調器

超低電力、全機能内蔵、シンボル-QAM RFソリューション：45mW/QAM、12mm x 17mm BGA

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • ダウンストリームケーブルQAM変調器内蔵
    • 高密度：最大128のQAMチャネルにスケーラブル
      • 出荷時プリセット：32、48、64、96、または128 QAMチャネル
      • 8 QAMのステップでソフトキーフィールドアップグレード可能*
    • 14ビット4.6Gsps RF-DAC
    • DOCSIS 3.0 DRFI準拠
  • 高い柔軟性と設定能力
    • RRCフィルタによってITU-T J.83 Annex A、B、およびCをサポート
    • チャネル帯域幅：1MHz～8MHz
    • 4つの192MHzブロック(950MHz出力帯域幅内)のそれぞれで完全なキャリアアジリティ
    • サービスを中断せずに再設定可能
    • 入力シンボルレート：1Msym/s～7.14Msym/s (チャネル単位で個別設定)
    • QAMマッパ内蔵(16/32/64/128/256 QAM)によってすべてのITU-T J.83規定されるコンスタレーションをサポート
    • 4つのCMOS入力ポートによって最大1024のQAMをサポート
  • 追加の機能によってRFデザインを簡素化
    • プログラム可能なデジタルプリディストーション
    • 高DAC出力電力9dBm (CW)によってプリアンプが不要
  • 低電力、小型ソリューション
    • 5.7W (128 (6MHz) QAM、fS = 4.6Gspsの場合)
    • 12mm x 17mm、280ピンFCBGAパッケージ

MAX5860は、高密度ダウンストリームケーブルQAM変調器、デジタルアップコンバータ(DUC)、およびRFデジタル-アナログコンバータ(RF-DAC)を集積しています。このデバイスは、完全なアジリティを備えた前方誤り訂正(FEC)符号化データのQAMマッピング、パルスシェーピング、およびデジタルRFアップコンバージョンを実行し、14ビット4.6Gsps DACを使用して単一のRFポートを駆動します。このデバイスは、最大128のDOCSIS準拠6MHz QAMチャネル(または最大96の8MHz QAMチャネル)のRF信号をデジタル合成します。このデバイスは、スケーラブルQAMキャパシティを備え、小型12mm x 17mmの実装面積で超低消費電力(45mW/QAM typ)の高密度QAM変調を提供します。

このデバイスは、それぞれが最大32の時間インタリーブのデジタルデータストリームを許容する最大4つの10ビットの入力ポート上で、FEC符号化CMOSデータ(シンボル)を許容します。各チャネルは、個別に設定可能なQAMマッパ、RRCフィルタ、および任意レートリサンプラ(ARR)を備えています。このデバイスは、入力データのパルスシェーピング、リサンプリング、補間、および直交変調を実行し、DOCSIS 3.0およびDVB-Cで規定された全データレートをサポートします。カスケード接続された補間フィルタ、複合変調器、およびチャネルコンバイナによって、信号を47MHz～1006MHzの任意の周波数に変調することができます。内蔵のダイレクトデジタル周波数シンセサイザによって、125Hzの分解能でQAMチャネルの配置が可能です。補間フィルタおよびリサンプラは、リニア位相と優れた利得平坦性を提供します。最後の変調器からの出力データは、デジタルプリディストーション(DPD)ブロックに供給されて、デバイスに内蔵されたRF-DACおよびデバイスに外付けされた出力アンプにおける歪みの補正に使用することができます。

アプリケーション

  • エッジQAM、CMTS、CCAP、IP-QAM
  • 集合住宅(MDU)用ミニヘッドエンド
  • リモートPHY、同軸メディアコンバータ
MAX5860
スケーラブル高密度ダウンストリームケーブルQAM変調器

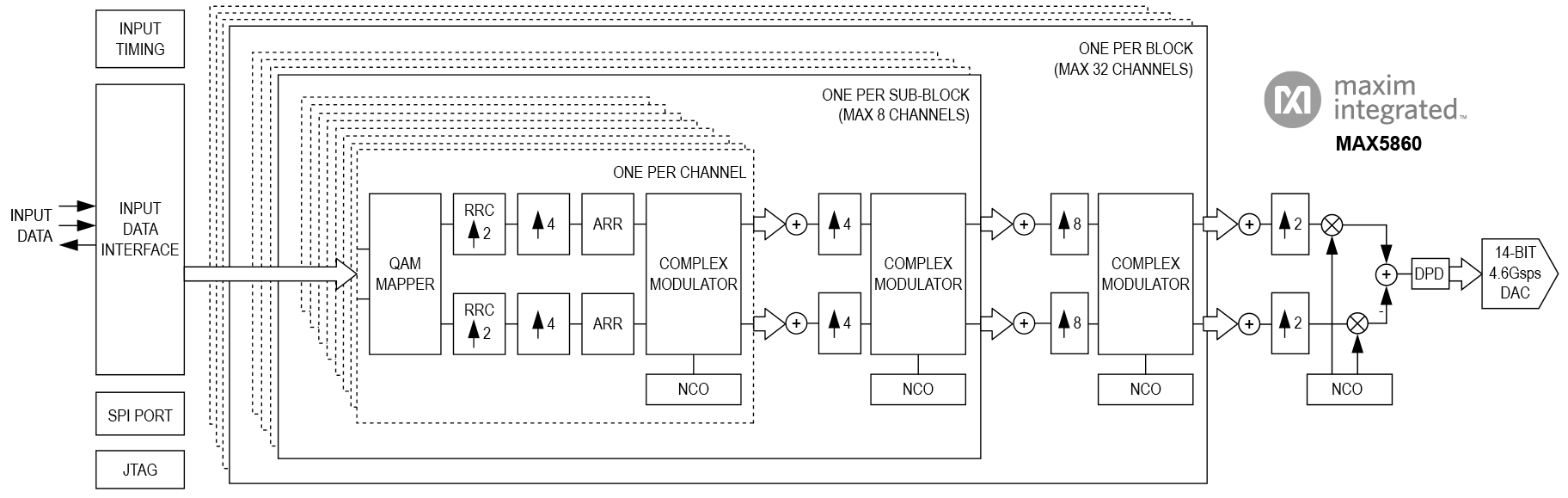

MAX5860 Simplified Block Diagram MAX5860 Block Diagram
