製品概要

機能と利点

  • 内部利得+2V/Vの12ビットデュアルDAC
  • レイルトゥレイル出力スイング
  • 12µsセトリング時間
  • 単一電源動作:
    • +5V (MAX5154)
    • +3V (MAX5155)
  • 低自己消費電流:
    • 500µA (通常動作時)
    • 2µA (シャットダウンモード時)
  • SPI/QSPIおよびMICROWIREとコンパチブル
  • 省スペースの16ピンQSOPパッケージ
  • パワーオンリセットによりレジスタおよびDACをゼロにクリア
  • 調整可能な出力オフセット

製品概要

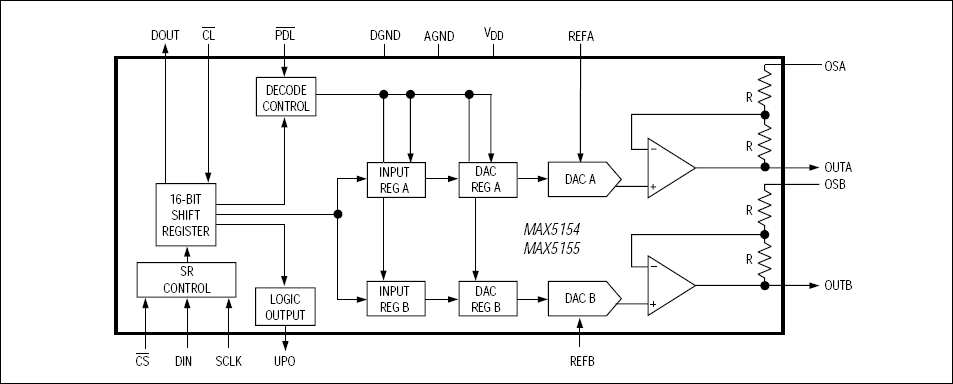

MAX5154/MAX5155は、単一電源+5V (MAX5154)または+3V (MAX5155)からの消費電流が僅か500µAの低電力、シリアル、電圧出力、デュアル12ビットディジタル-アナログコンバータ(DAC)です。これらのデバイスはレイルトゥレイル出力スイングを特長とし、省スペースの16ピンQSOPパッケージで提供されています。DAC出力アンプは、ダイナミックレンジを最小にするために、+2V/Vの内部利得で構成されています。

3線式シリアルインタフェースは、SPI™/QSPI™およびMICROWIRE™とコンパチブルです。各DACには、入力レジスタとして構成したダブルバッファ入力と入力レジスタおよびDACレジスタを16ビットシリアルワードで個別または同時に更新できるDACレジスタを備えています。さらに、プログラマブルシャットダウン(2µA)、ハードウェアシャットダウンロックアウト(PDL)、ACおよびDC信号を受け付ける各DAC用の個別リファレンス電圧入力、全てのレジスタとDACをゼロにリセットするアクティブロークリア入力(CL)も備えています。これらのデバイスでは、機能拡張用のプログラマブルロジックピンに加え、デイジーチェーン構成用のシリアルデータ出力ピンも提供されます。

アプリケーション

  • デジタル利得およびオフセット制御
  • 汎用
  • 産業用プロセス制御
  • マイクロプロセッサ制御のシステム
  • 動作制御
  • 遠隔産業用制御
