製品概要
機能と利点
- 内部利得+2の13ビットデュアルDAC
- レイルトゥレイル出力スイング
- セトリング時間:16µs
- 単一電源動作:
- +5V (MAX5150)
- +3V (MAX5151)
- 低自己消費電流:
- 500µA (通常動作)
- 2µA (シャットダウンモード)
- SPI/QSPIおよびMICROWIREコンパチブル
- パッケージ:省スペースの16ピンQSOP
- パワーオンリセットがレジスタとDACをクリア
- 可変出力オフセット
製品概要
MAX5150/MAX5151は、低電力、シリアル、電圧出力のデュアル13ビットディジタルアナログコンバータ(DAC)です。+5V (MAX5150)または+3V (MAX5151)の単一電源動作で、消費電流は僅か500µAとなっています。これらのデバイスは、レイルトゥレイルの出力スイングを備えており、省スペースの16ピンQSOPおよびDIPパッケージで提供されています。ダイナミックレンジを最大限にするため、DAC出力アンプは内部利得+2に設定されています。

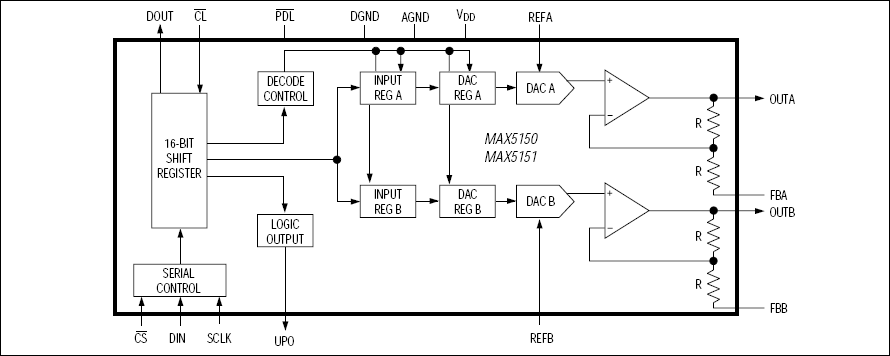

3線シリアルインタフェースは、SPI™/QSPI™およびMICROWIRE™とコンパチブルです。各DACは、入力レジスタにDACレジスタが続く構成のダブルバッファ付入力を備えています。このため、入力レジスタおよびDACレジスタはそれぞれ独立に、あるいは同時に16ビットシリアルワード更新できます。その他の特長としては、プログラマブルシャットダウン(2µA)、ハードウェアシャットダウンロックアウト、ACおよびDC信号を受け付ける各DACごとの電圧リファレンス入力および全てのレジスタとDACをゼロにリセットするアクティブローのクリア入力(CL)等が挙げられます。MAX5150/MAX5151は、機能性を増すプログラマブルロジックピンおよびデイジーチェーン接続用のシリアルデータ出力を備えています。
アプリケーション
- デジタル利得およびオフセット制御
- 汎用
- 産業用プロセス制御
- マイクロプロセッサ制御のシステム
- 動作制御
- 遠隔産業用制御
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
