MAX4373

低コスト、マイクロパワー、ハイサイド電流検出アンプ + コンパレータ + リファレンスIC

すべて表示 showmore-icon

1個の小型10ピンパッケージで電流監視/保護を簡素化

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.75
特長
  • 集積化電流検出ソリューションによってハイサイド電流監視を簡素化
    • 電流検出アンプ + 内部コンパレータおよびバンドギャップリファレンスによって精度向上
      • 入力オフセット電圧:1mV (max)
      • フルスケール精度:2% (max)
      • 内部バンドギャップリファレンス(精度±1.6%)
  • 高精度+2V~+28Vコモンモード範囲(最低0Vまで機能を維持、電源電圧に依存しない)によって、バッテリパックが過放電した場合でも電流監視を確保
  • 低消費電力によってバッテリ寿命を延長
    • 消費電流:50µA
    • 単一電源動作:+2.7V~+28V
  • ラッチ付きコンパレータ出力によって発振を除去
  • 3つの利得バージョン(+20V/V、+50V/V、+100V/V)によって異なるサイズのバッテリパックに対応
製品概要
show more Icon

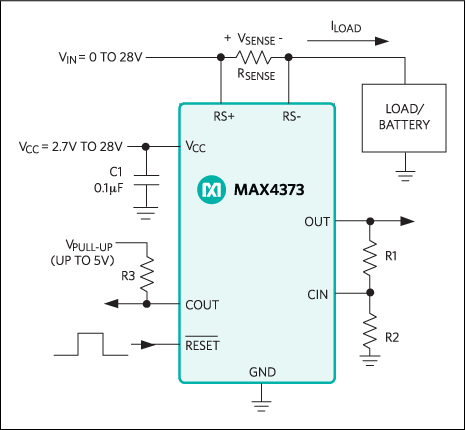

MAX4373/MAX4374/MAX4375は、ハイサイド電流検出アンプ、バンドギャップリファレンスおよびラッチ出力付きのコンパレータを備えた低コスト、マイクロパワー、ハイサイド電流検出監視回路です。これらの製品は、利得設定抵抗の必要性を排除した電圧出力を備えているため、今日のノートブックコンピュータ、セル電話、その他のバッテリ/DC電流監視を必要とする機器に最適です。電源ライン監視をハイサイドで行うとバッテリ充電器のグランド経路に干渉しないため、バッテリ駆動機器で特に有用です。入力同相電圧範囲は0~+28Vで、電源電圧には影響されません。このため、消耗したセルバッテリパックに接続した場合でも電流検出フィードバックが有効です。

MAX4373/MAX4374/MAX4375のコンパレータ出力は、発振しないターンオフフラグを提供するためにラッチ付になっています。さらに、MAX4374/MAX4375はウィンドウ検出機能用の第2のコンパレータを備えています。MAX4373/MAX4374/MAX4375は3つの利得バージョン(T = +20V/V、F = +50V/V、H = +100V/V)が提供されており、入力電圧の負荷電流に対する感度を設定するために外付検出抵抗を使用しています。このため高度な集積化が実現され、シンプルでコンパクトな電流検出ソリューションとなっています。

MAX4373/MAX4374/MAX4375は+2.7V~+28Vの単一電源で動作し、消費電流は50µAです。温度範囲は拡張用(-40℃~+85℃)のものが用意されており、8ピンおよび10ピンµMAX®パッケージで提供されています。

アプリケーション

  • 携帯電話
  • 汎用システム/基板レベル電流監視
  • ノートブックコンピュータ
  • ポータブルバッテリ駆動システム
  • パワーマネジメントシステム
  • 高精度電流源
  • スマートバッテリパック/充電器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$1.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4373FESA+
  • HTML
  • HTML
MAX4373FESA+T
  • HTML
  • HTML
MAX4373FEUA+
  • HTML
  • HTML
MAX4373FEUA+T
  • HTML
  • HTML
MAX4373HESA+
  • HTML
  • HTML
MAX4373HESA+T
  • HTML
  • HTML
MAX4373HEUA+
  • HTML
  • HTML
MAX4373HEUA+T
  • HTML
  • HTML
MAX4373TESA+
  • HTML
  • HTML
MAX4373TESA+T
  • HTML
  • HTML
MAX4373TEUA+
  • HTML
  • HTML
MAX4373TEUA+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

ASSEMBLY

MAX4373FESA+

製造中

MAX4373FESA+T

製造中

MAX4373HESA+

製造中

MAX4373HESA+T

製造中

MAX4373TESA+

製造中

MAX4373TESA+T

製造中

9 19, 2018

- 1753N

ASSEMBLY

MAX4373FEUA+

製造中

MAX4373FEUA+T

製造中

MAX4373TEUA+

製造中

MAX4373TEUA+T

製造中

1 28, 2019

- 1753B

ASSEMBLY

MAX4373TEUA+

製造中

MAX4373TEUA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX4373FESA+

製造中

MAX4373FESA+T

製造中

MAX4373HESA+

製造中

MAX4373HESA+T

製造中

MAX4373TESA+

製造中

MAX4373TESA+T

製造中

9 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX4373FEUA+

製造中

MAX4373FEUA+T

製造中

MAX4373TEUA+

製造中

MAX4373TEUA+T

製造中

1 28, 2019

- 1753B

arrow down

ASSEMBLY

MAX4373TEUA+

製造中

MAX4373TEUA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX4374EVKIT

MAX4374の評価キット

zoom

MAX4374EVKIT

MAX4374の評価キット

MAX4374の評価キット

機能と利点

  • 高精度リアルタイム電流監視
  • 過電流保護およびリセット回路
  • 過電圧インジケータ回路
  • 入力コモンモード範囲:0~28V
  • 消費電流:50µA
  • 入力オフセット電圧:1mV (max)
  • フルスケール精度:2% (max)
  • 鉛(Pb)フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX4374の評価キット(EVキット)は、ハイサイド電流検出アンプ、バンドギャップリファレンス、およびラッチ出力コンパレータを内蔵した、低コスト、マイクロパワー、ハイサイド電流検出監視回路のMAX4374を評価するための実証済みデザインを提供します。このEVキットは、10ピンµMAX®パッケージで提供されるMAX4374を検証します。MAX4374は、14ピンSOパッケージでも提供されますが、SOパッケージはこのEVキットとはコンパチブルではありません。

MAX4374のEVキットのPCBは、50V/Vの利得バージョンのMAX4374FEUB+が実装されて提供されます。MAX4374のEVキットは、MAX4374T (利得:20V/V)、MAX4374H (利得:100V/V)、MAX4375T (利得:20V/V)、MAX4375F (利得:50V/V)、およびMAX4375H (利得:100V/V)の評価にも使用可能です。ピンコンパチブルのMAX4374TEUB+、MAX4374HEUB+、MAX4375TEUB+、MAX4375FEUB+、またはMAX4375HEUB+の各デバイスの無料サンプルについてはお問い合わせください。

アプリケーション

  • 携帯電話
  • 汎用システム/基板レベル電流監視
  • ノートブックコンピュータ
  • ポータブルバッテリ駆動システム
  • パワーマネジメントシステム
  • 高精度電流源
  • スマートバッテリパック/充電器
