MAX4372

低コスト、UCSP/SOT23、マイクロパワー、電圧出力、ハイサイド電流検出アンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.09
機能
  • 低コストのコンパクトな電流検出ソリューション
  • 消費電流:30µA
  • 電源電圧:2.7V~28V
  • フルスケール精度:0.18%
  • 入力オフセット電圧:0.3mV
  • 低出力インピーダンス:1.5Ω
  • 3つの利得バージョンが入手可能
    • 20V/V (MAX4372T)
    • 50V/V (MAX4372F)
    • 100V/V (MAX4372H)
  • +2V~+28Vの高精度コモンモードレンジ、0Vまで機能、電源電圧から独立
  • パッケージ:省スペース5ピンSOT23および3 x 2 UCSP™ (1mm x 1.5mm)

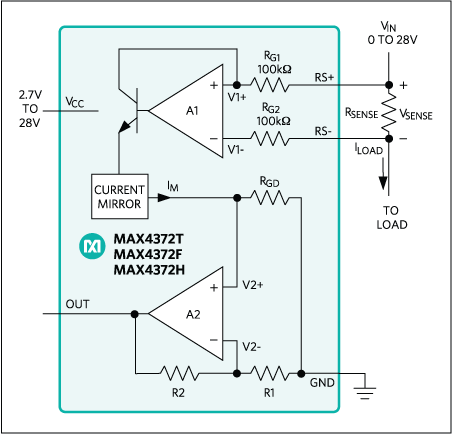

製品概要
show more Icon

低コストの高精度ハイサイド電流検出アンプMAX4372は、省スペース小型5ピンSOT23パッケージで提供されています。3つの利得バージョン(T = 20V/V、F = 50V/V、H = 100V/V)が提供されており、2.7V~28V単一電源動作で、消費電流は僅か30µAとなっています。利得設定抵抗を必要としない電圧出力を備えており、今日のノートブックコンピュータ、携帯電話、その他のバッテリ/DC電流監視を必要とする機器に最適です。

電源ライン監視をハイサイドで行うとバッテリ充電器のグランド経路に干渉しないため、バッテリ駆動機器において特に有用です。入力同相電圧範囲は0~28Vで、電源電圧には影響されません。このため、消耗した2セルバッテリパックに接続した場合でも電流検出フィードバックが有効です。

3つの電圧利得バージョン(T、F、H)およびユーザ選択の外部検出抵抗により、フルスケール電流読取りが設定されます。このため高度な集積化および柔軟性が実現され、シンプルでコンパクトな電流検出解決法となっています。帯域幅の高いアプリケーション用については、MAX4173T/F/Hデータシートを参照して下さい。

アプリケーション

  • 携帯電話
  • 汎用システム/基板レベル電流監視
  • ノートブックコンピュータ
  • ポータブルバッテリ駆動システム
  • パワーマネジメントシステム
  • 高精度電流源
  • スマートバッテリパック/チャージャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.09

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX4372FEBT+
  • HTML
  • HTML
MAX4372FEBT+T
  • HTML
  • HTML
MAX4372FESA+
  • HTML
  • HTML
MAX4372FESA+T
  • HTML
  • HTML
MAX4372FEUK+
  • HTML
  • HTML
MAX4372FEUK+T
  • HTML
  • HTML
MAX4372HEBT+
  • HTML
  • HTML
MAX4372HEBT+T
  • HTML
  • HTML
MAX4372HESA+
  • HTML
  • HTML
MAX4372HESA+T
  • HTML
  • HTML
MAX4372HEUK+
  • HTML
  • HTML
MAX4372HEUK+T
  • HTML
  • HTML
MAX4372TEBT+
  • HTML
  • HTML
MAX4372TEBT+T
  • HTML
  • HTML
MAX4372TESA+
  • HTML
  • HTML
MAX4372TESA+T
  • HTML
  • HTML
MAX4372TEUK+
  • HTML
  • HTML
MAX4372TEUK+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX4372FEBT+T

製造中

MAX4372HEBT+T

製造中

MAX4372TEBT+T

製造中

12 8, 2015

- 1594_PRE-PCN

WAFER FAB

MAX4372FEBT+T

製造中

MAX4372TEBT+T

製造中

10 30, 2020

- 1702R2

ASSEMBLY

MAX4372FESA+

製造中

MAX4372FESA+T

製造中

MAX4372TESA+

製造中

MAX4372TESA+T

製造中

2 5, 2015

- 1370_CANCELLATION

ASSEMBLY

MAX4372FEUK+

製造中

MAX4372HEUK+T

製造中

5 22, 2018

- 1702N

ASSEMBLY

MAX4372HESA+

製造中

MAX4372HESA+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX4372FEBT+T

製造中

MAX4372HEBT+T

製造中

MAX4372TEBT+T

製造中

12 8, 2015

- 1594_PRE-PCN

arrow down

WAFER FAB

MAX4372FEBT+T

製造中

MAX4372TEBT+T

製造中

10 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX4372FESA+

製造中

MAX4372FESA+T

製造中

MAX4372TESA+

製造中

MAX4372TESA+T

製造中

2 5, 2015

- 1370_CANCELLATION

arrow down

ASSEMBLY

MAX4372FEUK+

製造中

MAX4372HEUK+T

製造中

5 22, 2018

- 1702N

arrow down

ASSEMBLY

MAX4372HESA+

製造中

MAX4372HESA+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX9928EVKIT

MAX9928F、MAX9929F、およびMAX4372の評価キット

zoom

MAX9928EVKIT

MAX9928F、MAX9929F、およびMAX4372の評価キット

MAX9928F、MAX9929F、およびMAX4372の評価キット

機能と利点

  • 高精度のリアルタイム電流監視
  • 入力コモンモード範囲:-0.1V~+28V
  • MAX9928F、MAX9929F、およびMAX4372を評価
  • VOS:0.4mV以下、利得誤差:1%以下
  • SIGNビットによって充電/放電電流フローを表示
  • 鉛(Pb)フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX9928の評価キット(EVキット)は、VOSが400µV以下および利得誤差が1.0%以下の高精度仕様を実現する、片/双方向、ハイサイド電流検出アンプのMAX9928を評価する実証済みの設計を提供します。このEVキットは、1mm x 1.5mm x 0.6mmの超小型、6ピンUCSP™パッケージで提供されるMAX9928Fを検証します。MAX9928は、8ピンµMAX®でも提供されますが、このパッケージはこのEVキットと互換性がありません。

MAX9928のEVキットのPCBは、MAX9928FABT+ (5µA/mV利得バージョン)が実装されています。また、MAX9928のEVキットは、MAX9929F (50V/V)の評価にも使用可能です。このEVキットは、フットプリントコンパチブルのUCSPパッケージのMAX4372の評価にも使用可能です。ピンコンパチブルのMAX9929FABT+デバイスの無料サンプルについてはお問い合わせください。

アプリケーション

  • 汎用システム/基板レベル電流監視
  • ポータブル/バッテリ駆動システムにおける充電/放電電流の監視
  • ノートブックコンピュータ
  • 高精度電流源
  • スマートバッテリパック/チャージャ
  • スマートセルフォン
  • スーパーキャパシタ充電/放電
