MAX31785

6チャネル、インテリジェントファンコントローラ

すべて表示 showmore-icon

インテリジェントなファンコントローラでコスト効率良くシステムエネルギー効率と信頼性を向上

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.56
特長
  • 6つの独立したファン制御チャネル
    • 3線式および4線式ファンをサポート
    • 自動クローズドループ方式ファン速度制御
    • RPMまたはPWMベースの制御
    • 手動モード制御も選択可能
    • 高速と低速のPWM周波数を選択可能
    • 電源の負荷を軽減するスタガードファンスピンアップ
    • 2つのタコメータ(12個のファンをサポート)
    • ファン障害検出
    • ファン健全性状態メータ
    • 不揮発性ファン稼働時間メータ
  • 最大11個の温度センサーをサポート
    • 最大6個の外部サーマルダイオード(直列抵抗自動相殺内蔵)
    • 1つの内部温度センサー
    • 最大4個のI²Cデジタル温度センサー
    • すべての温度センサーの障害検出
  • 6チャネルのADCでリモート電圧を測定可能
  • PMBus™準拠のコマンドインタフェース
  • バスタイムアウト機能を備えたI²C/SMBus対応のシリアルバス
  • 不揮発性フォルトロギングおよびデフォルト構成設定内蔵
  • 外部クロック不要
  • 電源電圧:+3.3V
製品概要
show more Icon

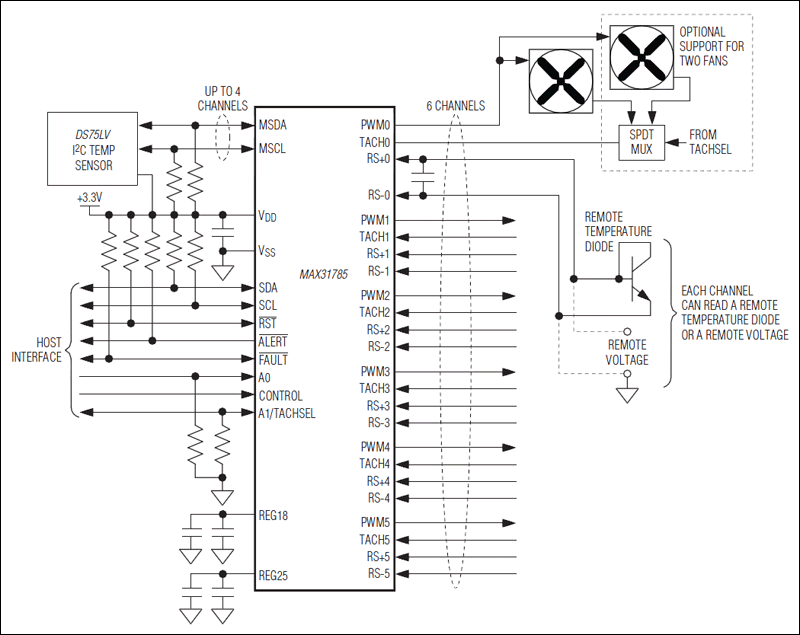

MAX31785は、クローズドループ方式マルチチャネルファンコントローラです。自動クローズドループ方式ファン制御を使用して、可能な限り低速でファンを動作させることによってシステム電力を低減します。ファン速度の低速化によるその他の利点には、可聴ノイズの低減、ファンの長寿命化、システム保守の省力化などがあります。ユーザーによる設定が可能なルックアップテーブル(LUT)に基づいて、利用可能な11個の内の1つ以上の温度センサーに基づいてデバイスは6個の独立したファンの速度を自動的に調整します。この代わりに、外部のホストから手動でファン速度のコマンドを送信して、デバイスが自動的にファン速度を調整することも可能です。このデバイスはファン健全性診断機能を内蔵しており、ユーザーがファン障害の接近を予測する上で役立ちます。また、最大6つのリモート電圧の監視も可能です。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチ/ルータ
  • サーバ
  • スマートグリッドネットワークシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.56

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX31785AETL+
  • HTML
  • HTML
MAX31785AETL+T
  • HTML
  • HTML
MAX31785ETL+
  • HTML
  • HTML
MAX31785ETL+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX31785K

MAX31785の評価キット

zoom

MAX31785K

MAX31785の評価キット

MAX31785の評価キット

機能と利点

  • MAX31785の簡便な評価
  • USB HIDインタフェース
  • Windows XP®およびWindows® 7対応ソフトウェア
  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX31785の評価キット(EVキット)は、6チャネルインテリジェントファンコントローラのMAX31785の評価に必要なハードウェアおよびソフトウェアグラフィカルユーザーインタフェース(GUI)を提供します。このEVキットにはMAX31785ETL+が実装されるとともに、12VファンおよびPCとの通信のためのUSB-I²Cモジュールが含まれています。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチ/ルータ
  • サーバ
  • スマートグリッドネットワークシステム
