MAX34441

PMBus 5チャネル電源マネージャおよびインテリジェントファンコントローラ

すべて表示 showmore-icon

電源/温度マネージャ、比類ない「ブラックボックス」障害ログとエネルギー効率の高いファン制御を提供

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定
機能
  • 5チャネルの電源管理
    • 電圧の測定/監視
      • 差動12ビット1%精度ADC
      • Min/Maxスレッショルド異常検出
    • 外付け電流検出アンプによる電流監視をサポート
    • 閉ループの自動マージニング
    • プログラマブルなアップ/ダウンシーケンス
    • パワーグッド出力
  • 1チャネルのファン制御
    • 3線式および4線式ファンをサポート
    • 閉ループファン速度の自動制御
    • デュアルタコメータファンをサポート
    • ファン障害検出
  • 最大6つの温度センサーをサポート
    • 自動直列抵抗キャンセルを備えた外付けサーマルダイオードインタフェース
    • 1つの内部温度センサー
    • 最大4つの追加のI²Cデジタル温度センサーICをサポート
    • すべての温度センサーの障害検出
  • PMBus™対応コマンドインタフェース
  • バスタイムアウト機能を備えたI²C/SMBus™対応シリアルバス
  • 不揮発性障害ロギングおよびデフォルト構成設定内蔵
  • 外部クロッキング不要
  • 電源電圧:+3.3V
製品概要
show more Icon

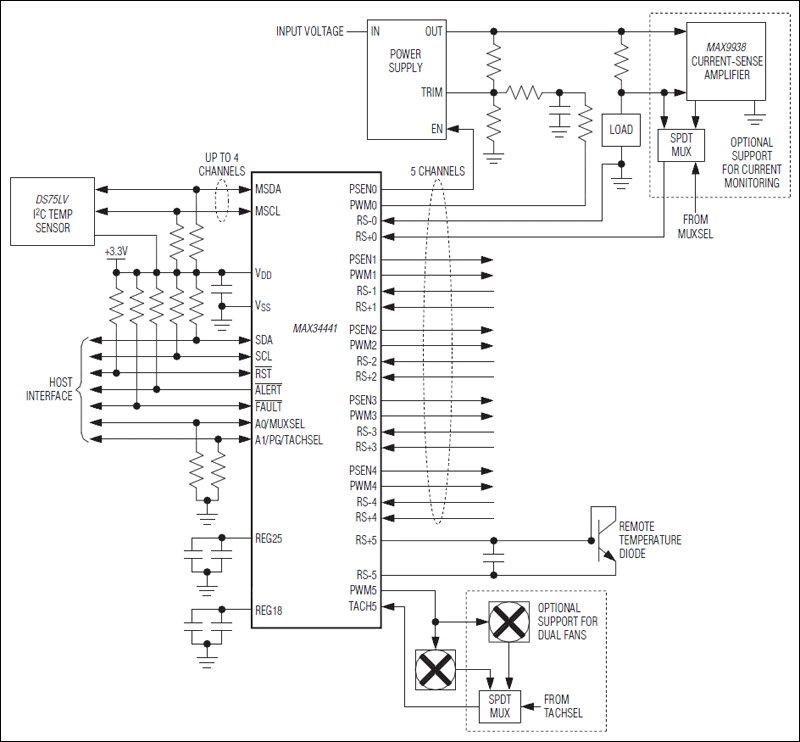

MAX34441は、最大5つの電源と1つのファンを管理可能な複合システムモニタです。この電源マネージャは、電源出力電圧を監視し、ユーザープログラマブルな過電圧および低電圧スレッショルドを常時チェックします。この製品は、電源出力電圧をユーザープログラマブルレベルにマージンアップ/ダウンすることもできます。マージニングは閉ループ配列で実行されるため、デバイスは、パルス幅変調(PWM)出力を自動的に調整し、結果の出力電圧を測定します。また、この電源マネージャは、パワーアップとパワーダウンの両方で電源を任意の順序にシーケンスすることができます。外付けの電流検出アンプを追加すると、このデバイスは電流も監視することができます。

また、このデバイスは、閉ループファン速度制御も備えています。特定の温度ブレークポイントにおけるファン制御PWMデューティサイクルまたはRPM速度のユーザープログラマブル設定に基づいて、このデバイスは、可聴ノイズや消費電力を低減する方法でファン速度を自動的に調整します。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチ/ルータ
  • サーバ
  • スマートグリッドネットワークシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX34441ETL+
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX34441EVKIT

MAX34440およびMAX34441の評価キット

zoom

MAX34441EVKIT

MAX34440およびMAX34441の評価キット

MAX34440およびMAX34441の評価キット

機能と利点

  • MAX34441またはMAX34440を容易に評価
  • 完全実装および試験済み
  • USB制御のGUI
  • 5チャネルの電源
  • 1つのファン制御チャネル

製品の詳細

MAX34441の評価キット(EVキット)は、PMBus™電源マネージャのMAX34441およびMAX34440の評価を簡素化します。MAX34440は、6つの電源を制御し、一方MAX34441は、5つの電源と1つのファンを制御します。MAX34441のEVキットは、MAX34441が出荷時に実装され、1つのファンが同梱されています。この完全実装および試験済みのEVキットは、MAX34441またはMAX34440によってシーケンス、監視、マージニングすることができる5つの電源を備え、MAX34441を使用するクローズドループファン制御用に1つのファンも備えています。

アプリケーション

  • 基地局
  • 産業用制御
  • ネットワークスイッチ/ルータ
  • サーバ
  • スマートグリッドネットワークシステム
