MAX34440: PMBus 6-Channel Power-Supply Manager Data Sheet (Rev. 4)3/10/2016PDF0M
製品概要
機能と利点
- 6チャネルの電源管理
- 電圧の測定/監視
- 差動12ビット1%精度ADC
- Min/Maxスレッショルド異常検出
- 外付け電流検出アンプによる電流監視をサポート
- 閉ループの自動マージニング
- プログラマブルなアップ/ダウンシーケンス
- パワーグッド出力
- 電圧の測定/監視
- 最大8つの温度センサーをサポート
- 2つのリモートダイオード温度センサー
- 5つのローカル温度センサー
- 1つの内部温度センサー
- すべての温度センサーの障害検出
- PMBus™対応コマンドインタフェース
- バスタイムアウト機能を備えたI²C/SMBus対応シリアルバス
- 不揮発性障害ロギングおよびデフォルト構成設定内蔵
- 外部クロッキング不要
- 電源電圧:+3.3V
製品概要

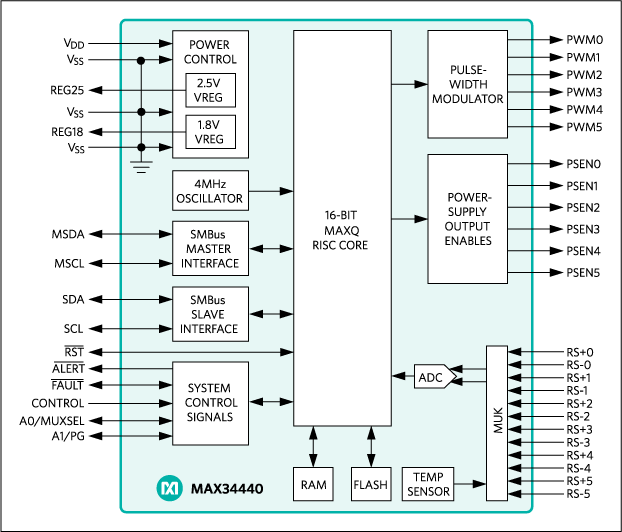

MAX34440は、最大6つの電源を管理可能な複合システムモニタです。この電源マネージャは、電源出力電圧を監視し、ユーザープログラマブルな過電圧および低電圧スレッショルドを常時チェックします。この製品は、電源出力電圧をユーザープログラマブルレベルにマージンアップ/ダウンすることもできます。マージニングは閉ループ配列で実行されるため、デバイスはパルス幅変調(PWM)出力を自動的に調整し、結果の出力電圧を測定します。また、この電源マネージャは、パワーアップとパワーダウンの両方で電源を任意の順序にシーケンスすることができます。外付けの電流検出アンプを追加すると、このデバイスは電流も監視することができます。
アプリケーション
- 基地局
- 産業用制御
- ネットワークスイッチ/ルータ
- サーバ
- スマートグリッドネットワークシステム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX34440 Reliability Data1/12/2023PDF20K
-
Level Shifting to Control Power MOSFETs10/25/2012
-
「ブラックボックス」のフォルトロガーを「ビッグ(またはスモール)ボックス」システムに追加する11/28/2011
-
FPGAに最適な電源の選択11/12/2012
-
Xilinx FPGA向け電源ソリューション6/27/2012
-
Altera FPGA向け電源ソリューション6/20/2012
