MAX3157

製造中

高CMRR RS-485トランシーバ、±50V絶縁

低コスト±50V絶縁型RS-485/RS-422トランシーバ、表面実装パッケージで入手可能

データシート (Rev. 3)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 絶縁データインタフェース：±50V
  • 電源：+5V単一
  • 光絶縁トランシーバの低コスト代替品
  • EIA/TIA-485に準拠した真のフェイルセーフレシーバ
  • ピン選択可能な半/全二重動作
  • ツイストペアの反転を正すための位相制御
  • 低電力シャットダウンモード：25µA
  • ドライバを過負荷から保護するサーマルシャットダウン
  • パッケージ：28ピンSSOP
  • スルーレート制限された低減EMI

MAX3157は、混成マイクロ回路で±50Vの絶縁を提供する高CMRR RS-485/RS-422データ通信インタフェースです。ロジック側の+5Vの単一電源がインタフェースの両側に電力を供給し、±50Vの外付コンデンサが電力をロジック側から絶縁側に送ります。それぞれのMAX3157が1つのトランスミッタと1つのレシーバを備えており、最高250kbpsまでのデータレートで動作することが保証されています。ドライバには短絡電流制限が課されており、ドライバの出力を高インピーダンス状態にするサーマルシャットダウン回路により、過剰な消費電力からドライバを保護しています。レシーバの入力にはフェイルセーフ機能が備わっており、入力がオープンの時、短絡されている時、またはドライバが全てディセーブルされている状態で終端された伝送ラインに接続されている時にロジックハイのレシーバ出力を保証します。

MAX3157は、負荷がないかドライバがディセーブルされた状態で完全な負荷が掛けられている時に25mA (typ)の電流を消費します。シャットダウンモード時のMAX3157は、消費電流が25µAまで低減します。本製品は半二重モードと全二重モードをピンで選択可能で、更に個別のピンを使用してレシーバおよびトランスミッタの出力位相を別々に設定できます。MAX3157は、光絶縁されたトランシーバの低コスト代替品です。完全絶縁されたRS-485/RS-422トランシーバについては、MAX1480ファミリのデータシートを参照して下さい。

アプリケーション

  • 自動試験装置(ATE)
  • ビルエネルギー管理(HVAC)
  • ビルセキュリティ/遠隔監視カメラ
  • 高速アクセス(テレコム)
  • 産業用センサ・トランスミッタ/トランスデューサ
  • モータおよび動作制御
  • POS端末
  • プログラマブルロジックコントローラ
  • 遠隔カメラ
  • テレコム交換機
  • 試験および測定機器
  • X線および超音波診断装置
MAX3157
高CMRR RS-485トランシーバ、±50V絶縁

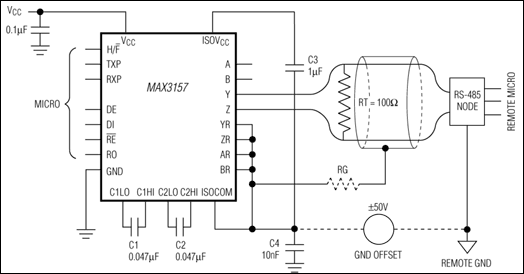

MAX3157：標準動作回路
