MAX2265
searchIcon

MAX2265

2.7V、単一電源、セルラバンドリニアパワーアンプ

すべて表示 showmore-icon

業界最高の全体効率、単一電源、Dual Mode CDMAパワーアンプ

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 低い平均CDMA消費電流(標準的な都市部での使用を仮定)
    • 55mA (MAX2264)
    • 90mA (MAX2265)
    • 40mA (MAX2266)
  • 0.5µAのシャットダウンモードにより外部電源スイッチを排除
  • 全温度範囲の利得変動が±0.8dB
  • 外部リファレンスやロジックインタフェース回路は不要
  • 消費電流とACPRマージンをダイナミックに調整可能
  • 単一電源動作:+2.7V~+5V
  • 効率:37% (+2.7V動作時)
製品概要
show more Icon

MAX2264/MAX2265/MAX2266は、900MHz帯で動作するIS-98のCDMA、IS-136のTDMAおよびPDCセルラ電話用に設計されたパワーアンプです。CDMA動作用にマッチングされ、隣接および交互チャネル仕様(-45dBc/-56dBc)に対してマージンを持つようにバイアスされた場合、本アンプは37%の効率で28dBmの出力電力を実現します(MAX2265)。CDMA電話の出力レベルとして最も一般的な+16dBmにおいても、MAX2265の効率は7%と高く、優れた通話時間を実現しています。MAX2264/MAX2266は、最大出力電力において32%/32%という効率を維持しつつ、+16dBmにおいても12%/17%という高効率を達成しています。

MAX2264/MAX2265/MAX2266は、内部に基準を持つバイアスポートを備えており、通常はシンプルな抵抗で終端処理されています。これらのポートを使用することによりACPRマージンおよび利得をカスタム化することができます。また、低電力出力時にバイアス電流を「スロットルバック」するために使用することもできます。MAX2264/MAX2265/MAX2266は全温度範囲において利得(±0.8dB)の安定性が優れているため、ドライバ段の過剰設計および過剰なドライバ電流が大幅に低減され、電話の通話時間を改善します。これらの素子は+2.7V~+5V電源動作の場合に、全温度範囲において全てのACPR仕様に適合します。直線動作専用にマッチングされた場合は非直線効率が48%、非直線動作専用にマッチングされた場合の効率は55%です(MAX2265)。

これらの素子は、エクスポーズドパッド(EP)付きの16ピンTSSOPパッケージに収められています。MAX2264はモジュールまたはダイレクトチップアタッチアプリケーション用にチップでも提供されています。

アプリケーション

  • 2-Wayページャ
  • セルラバンドCDMA Dual Mode電話
  • セルラバンドTDMA Dual Mode電話
  • デュアルモード電話
  • PDC
  • パワーアンプモジュール

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

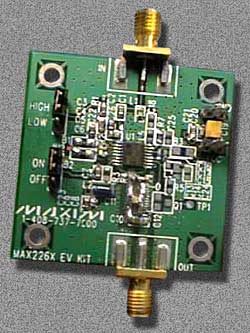

MAX2264EVKIT

MAX2264、MAX2265、MAX2266の評価キット

zoom

MAX2264EVKIT

MAX2264、MAX2265、MAX2266の評価キット

MAX2264、MAX2265、MAX2266の評価キット

機能と利点

  • MAX2264/MAX2265/MAX2266を簡単に評価
  • 単一電源動作:+2.7V~+5V
  • RF入出力は824MHz~849MHz動作用にマッチング
  • 全てのマッチング部品を装備

製品の詳細

MAX2264/MAX2265/MAX2266評価キット(EVキット)は、900MHz帯で動作するIS-98のCDMA、IS-136のTDMAおよびPDCセルラ電話用に設計されたMAX2264/MAX2265/MAX2266パワーアンプ(PA)の評価作業を容易にします。この評価キットは素子のRF性能を試験することができ、サポート回路を追加する必要はありません。信号入力および出力にはSMAコネクタを使用しているため、RF試験機器への接続は簡単です。

各キットはMAX2264、MAX2265またはMAX2266を実装しており、824MHz~849MHz RF周波数帯用に最適化された入力および出力マッチング部品を使用しています。これらのEVキットは、適切なマッチング部品を使用することで750MHz~1000MHzのRF周波数で動作することができます。

アプリケーション

  • 2-Wayページャ
  • セルラバンドCDMA Dual Mode電話
  • セルラバンドTDMA Dual Mode電話
  • デュアルモード電話
  • PDC
  • パワーアンプモジュール
リファレンス・デザイン

リファレンス・デザイン 1

最近閲覧した製品
