製品概要
機能と利点
- 単一ICの完全アップコンバージョン
- アナログVGA：50MHz～500MHz
- アップコンバータミキサ：1735MHz～1935MHz
- LOバッファ内蔵
- イメージフィルタ
- 高リニアリティ
- OIP3：+24.5dBm
- 出力-1dB圧縮ポイント：+12dBm
- 利得：23dB
- IFアッテネータ制御範囲：37dB
- 雑音指数：5.4dB (アッテネータ挿入損失を含む)
- 利得偏差：0.25dB (100MHzの全帯域幅)
- アナログアッテネータを外部電圧によって制御
- 可変スレッショルドを備えたアラーム回路
- イメージ除去：20dB (RF周波数1135MHzの場合)
- 単一電源：+5V (拡張電源範囲：+4.75V～+5.8V)
- 鉛(Pb)フリーパッケージ
- パワーダウン機能
製品概要

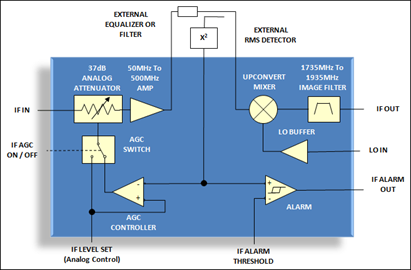

モノリシックSiGe BiCMOSアップコンバータICのMAX2091は、アップコンバージョンミキサ段とイメージフィルタを備えたアナログ可変利得アンプ(VGA)を集積しています。このデバイスは、LO信号とミキシングする前の250MHz～450MHz範囲のIF信号を増幅します。アップコンバージョンされた1735MHz～1935MHzの信号はその後、信号調整の最終段として内蔵フィルタで処理されます。イメージフィルタを内蔵していないブロードバンドバリアントについては、MAX2091Bを参照してください。
このアナログアッテネータは、外部アナログ制御電圧によって制御されます。デバイス機能には、23dB利得(減衰なし)、5.4dB NF (減衰なし、アッテネータ挿入損失を含む)、および+24.5dBm OIP3が含まれます。これらの各機能によって、MAX2091は多種多様なトランスミッタアプリケーションに最適なアップコンバータです。RF VGAのMAX2092と組み合わせれば、マイクロ波ポイントツーポイントトランスミッタアプリケーション用の完全な2チップIF-RF信号調整ソリューションが可能です。
MAX2091は、5Vの単一電源で動作し、エクスポーズドパッドを備えた小型20ピンTQFNパッケージ(5mm x 5mm)で提供されます。電気的性能は、TC = -40℃～+95℃の拡張温度範囲で保証されています。
アプリケーション
- 携帯アプリケーション
- 固定ブロードバンド無線アクセス
- IF可変利得段
- LTEアプリケーション
- マイクロ波ポイント間トランスミッタ
- 温度補償回路
- WiMAX®アプリケーション
- ワイヤレスローカルループ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
