MAX2057

アナログ利得制御付き、1300MHz～2700MHz可変利得アンプ

すべて表示 showmore-icon

42dBのリニア制御されたダイナミックレンジおよび37dBmの一定OIP3付き、高性能RF VGA

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.1)

PDF

5 31, 2005 ellipse 日本語

MAX2057: アナログ利得制御付き、1300MHz～2700MHz可変利得アンプ Data Sheet (Rev.0)

データシートご利用上の注意
PDFファイルを開く external-link 519.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$9.14
特長
  • RF周波数範囲†：1300MHz～2700MHz
  • 37dBmの一定したOIP3(すべての利得設定にわたって)
  • 23.8dBmの出力1dB圧縮ポイント
  • 最大利得設定における標準利得：15.5dB
  • 100MHz帯域幅にわたる利得平坦性：0.5dB
  • 最大利得設定におけるノイズ指数：6dB (1つのアッテネータ使用時)
  • 2つの利得制御範囲：21dBおよび42dB
  • アナログ利得制御
  • 単一電源電圧：+5V
  • 800MHz～1000MHzのRF VGAであるMAX2056とピンコンパチブル
  • 外付け電流設定抵抗によって低電力/低性能モードでのVGA動作も可能
  • 鉛フリーパッケージを提供可能

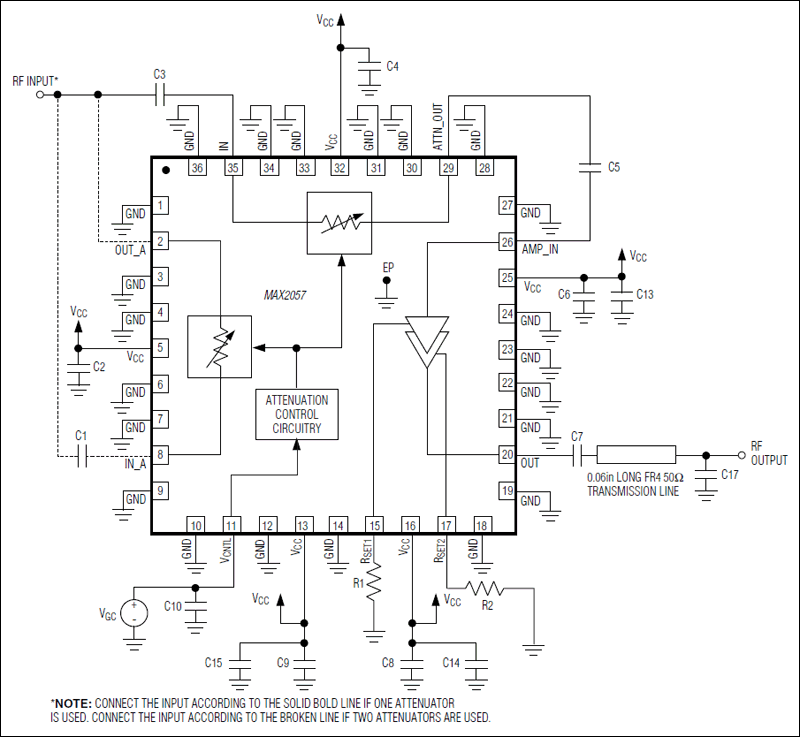

製品概要
show more Icon

MAX2057は汎用、高性能可変利得アンプ(VGA)で、1300MHz～2700MHzの周波数範囲†で動作するように設計されています。このデバイスは15.5dBの利得、6dBのノイズ指数、および23.8dBmの出力1dB圧縮ポイントを備えています。また、MAX2057は、減衰範囲全体にわたって維持される37dBmの超高OIP3レベルも備えています。さらに、内蔵アナログアッテネータによって、選択可能な21dBまたは42dBの制御範囲にわたって無限の制御と高い減衰精度が得られます。これらの各機能によって、MAX2057はDCS/PCS、cdma2000®、W-CDMA、PHS/PASトランスミッタおよびパワーアンプAGC回路に最適なVGAです。

MAX2057は800MHz～1000MHzのVGAであるMAX2056とピンコンパチブルであるため、このアンプファミリは、共通のPCBレイアウトが両周波数帯域に使用されるアプリケーションに最適です。

MAX2057は+5Vの単一電源で動作し、エクスポーズドパッド付きの小型36ピン薄型QFNパッケージ(6mm x 6mm x 0.8mm)で提供されます。電気的性能は-40℃～+85℃の拡張温度範囲で保証されます。

アプリケーション

  • 自動試験装置(ATE)
  • ブロードバンドシステム
  • cdmaOne™およびcdma2000®基地局トランスミッタおよびパワーアンプ
  • DCS 1800/PCS 1900 2Gおよび2.5G EDGE基地局トランスミッタおよびパワーアンプ
  • デジタルおよびスペクトラム拡散通信システム
  • 地上デジタル放送用マイクロ波中継装置
  • PHS/PAS基地局トランスミッタおよびパワーアンプ
  • レシーバ利得制御
  • トランスミッタ利得制御
  • トランスミッタおよびパワーアンプ
  • トランスミッタおよびパワーアンプ
  • WCDMA、LTE、TD-SCDMA、およびTD-LTEトランスミッタおよびパワーアンプ
