製品概要

機能と利点

  • 周波数範囲:30MHz~300MHz
  • シングルエンドから差動への変換
  • 可変利得:-3dB~+20dB
  • 出力IP3:40dBm (全利得状態および70MHz時)
  • 2次高調波:-76dBc
  • 3次高調波:-69dBc
  • 雑音指数:5.8dB (最大利得時)
  • 1dBの分解能と±0.2dBの精度を備えるディジタル制御利得
  • 可変バイアス電流

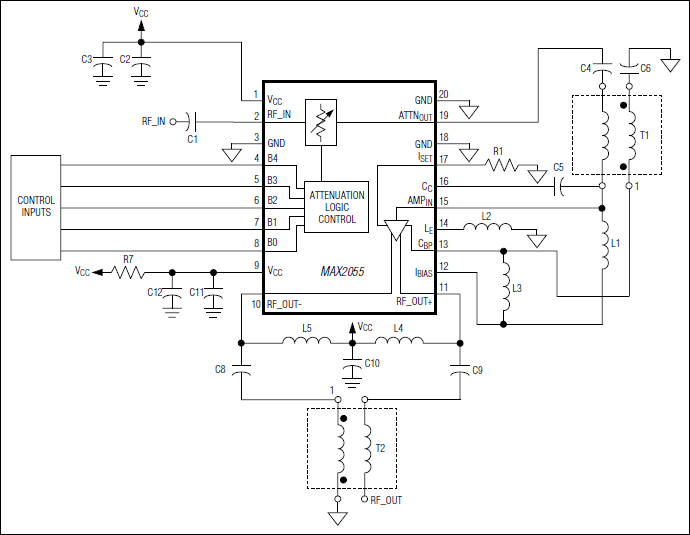

製品概要

高性能ディジタル制御、可変利得、差動アナログ-ディジタルコンバータ(ADC)ドライバ/アンプ(DVGA)のMAX2055は、基地局レシーバの30MHz~300MHz用に設計されています。

このデバイスは、ディジタル制御アッテネータと、高リニアリティのシングルエンドから差動への変換出力アンプを内蔵し、これにより、外付けトランスが不要になり、あるいはトランス結合回路の偶数次歪み特性が向上して、ADCの前に配置されるアンチエイリアスフィルタの必要特性が緩和されます。MAX2055はADCドライバアプリケーション用に動的またはワンタイムのチャネル利得設定に利得を調整するので、高性能を求めるアプリケーションに最適です。このアッテネータは、±0.2dBの精度で23dBの減衰量範囲を備えています。

MAX2055は熱強化された20ピンTSSOP-EPパッケージで提供され、-40℃~+85℃の温度範囲で動作します。

アプリケーション

  • 自動試験装置(ATE)
  • ブロードバンドシステム
  • 携帯電話基地局
  • 高性能ADCドライバ
  • PHS/PASインフラストラクチャ
  • レシーバ利得制御
  • 地上波リンク
