MAX1759

バック/ブーストレギュレーティングチャージポンプ、µMAXパッケージ

すべて表示 showmore-icon

業界最小の100mAの降圧/昇圧ソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.33
特長
  • 安定化出力電圧(固定3.3Vまたは可変2.5V~5.5V)
  • 保証出力電流:100mA
  • 入力電圧範囲:+1.6V~+5.5V
  • 低自己消費電流:50µA
  • シャットダウンモード:1µA
  • シャットダウン中は負荷を入力から切断
  • 高い動作周波数:1.5MHz
  • 小型セラミックコンデンサを使用
  • 短絡保護およびサーマルシャットダウン
  • パッケージ:小型10ピンµMAX
製品概要
show more Icon

MAX1759は、1セルのリチウムイオン(Li+)電池、あるいは2または3セルのNiMHまたはアルカリ電池から小型ハンドヘルドポータブル機器用の安定化出力電圧を生成するバック/ブースト安定化チャージポンプです。MAX1759は+1.6V~+5.5Vの広入力電圧範囲で動作し、固定3.3Vまたは可変(2.5V~5.5V)出力を生成します(Dual Mode™)。マキシムのユニークなチャージポンプ構造により、入力電圧が安定化出力電圧の上下いずれの場合も許容されます。MAX1759は動作周波数が1.5MHzと高いにも関わらず、自己消費電流が50µAと低く保たれます。

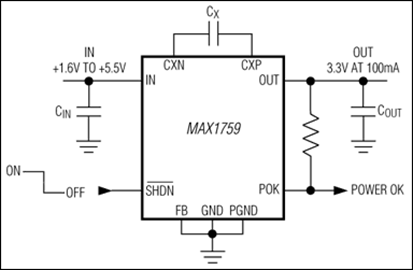

MAX1759は超小型バック/ブーストコンバータとして設計されており、僅か3つの小型セラミックコンデンサで+2.5V入力から100mA (min)保証の出力電流を生成する完全DC-DCコンバータを構成することができます。さらに、出力電圧が安定状態の時に信号を送るオープンドレインパワーOK (POK)出力も備えています。

MAX1759は、高さ1.09mmでサイズが8ピンSOの半分の省スペース10ピンµMAXパッケージで提供されています。

アプリケーション

  • バックアップバッテリ・ブーストコンバータ
  • Li+ (リチウムイオン)バッテリ駆動のアプリケーション
  • 小型機器
  • トランスレータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1759EUB+
  • HTML
  • HTML
MAX1759EUB+T
  • HTML
  • HTML
