特長
- 安定化された5V ±4%チャージポンプ
- 全温度範囲における出力電流保証
- 20mA (VIN > 2V)
- 50mA (VIN > 3V)
- 入力範囲:2V~3.6V
- インダクタ不要で超低EMIノイズ
- 超小型アプリケーション回路(0.1平方インチ)
- 小型、低コストコンデンサ使用
- 500kHzの発振器内蔵
- ロジック制御可能な最大1µAのシャットダウン電流
- シャットダウン時に負荷を入力から切断
- 8ピンDIPおよびSOパッケージ
ステップアップチャージポンプDC-DCコンバータMAX619は、全動作温度範囲において安定化された5V ±4%で50mAを供給します。入力電圧範囲は2V~3.6V (2個のバッテリセル)です。

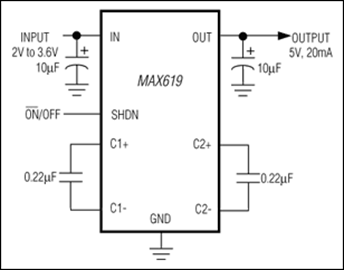

MAX619の回路全体は2個のフライングコンデンサ(0.22µF)と入出力コンデンサ(10µF)の4つの外付けコンデンサしか必要としないため、わずか0.1平方インチ以下のボード面積に収まります。
低消費電流(150µA、max)と低シャットダウン電流(1µA、max)によって、小型、携帯、およびバッテリ駆動アプリケーションに最適です。シャットダウン時には、負荷は入力から切り離されます。
MAX619は8ピンDIPおよびSOパッケージで提供されています。
アプリケーション
- 5Vフラッシュメモリプログラマ
- バッテリ駆動マイクロプロセッサをベースとするシステム
- 小型5Vオペアンプ電源
- ローカル3.3Vから5Vへの変換
- 最小部品点数のDC-DCコンバータ
- ポータブル機器およびハンディターミナル
- リチウムバックアップバッテリからの安定化5V電源
- 遠隔データ収集システム
- 低電圧システムのMOSFETのスイッチング駆動電圧
- 2セルバッテリから5Vへの変換
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX619
資料
Filters
1つが該当
データシート
3
信頼性データ
1
163.79K
技術記事
6
HTML
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
技術記事 4
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
MAX619CPA+ | Plastic Dual-In-Line, Narrow (0.3in) |
|
|
MAX619CSA+ | Small-Outline IC, Narrow (0.15in) |
|
|
MAX619CSA+T | Small-Outline IC, Narrow (0.15in) |
|
|
MAX619ESA+ | Small-Outline IC, Narrow (0.15in) |
|
|
MAX619ESA+T | Small-Outline IC, Narrow (0.15in) |
|
- MAX619CPA+
- ピン/パッケージ図
- Plastic Dual-In-Line, Narrow (0.3in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX619CSA+
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX619CSA+T
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX619ESA+
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- MAX619ESA+T
- ピン/パッケージ図
- Small-Outline IC, Narrow (0.15in)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 22, 2018
- 1702N
ASSEMBLY
MAX619CSA+
製造中
MAX619CSA+T
製造中
MAX619ESA+
製造中
MAX619ESA+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
5 22, 2018
- 1702N
ASSEMBLY
ソフトウェアおよび製品のエコシステム
評価用キット 1
MAX619EVKIT
MAX619の評価キット
製品の詳細
MAX619の評価キット(EVキット)は、50mAまでの負荷を駆動可能な3V~5VチャージポンプDC-DCコンバータです。この回路は片面プリント基板に実装されたSOICと4つの表面実装コンデンサで構成されています。
アプリケーション
- 5Vフラッシュメモリプログラマ
- バッテリ駆動マイクロプロセッサをベースとするシステム
- 小型5Vオペアンプ電源
- ローカル3.3Vから5Vへの変換
- 最小部品点数のDC-DCコンバータ
- ポータブル機器およびハンディターミナル
- リチウムバックアップバッテリからの安定化5V電源
- 遠隔データ収集システム
- 低電圧システムのMOSFETのスイッチング駆動電圧
- 2セルバッテリから5Vへの変換
