MAX682

3.3V入力から5V安定化出力、チャージポンプ

すべて表示 showmore-icon

100mA出力当りわずか1µFのコンデンサ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.39
特長
  • 超小型:出力電流100mA当たり1µFのコンデンサ
  • インダクタ不要
  • パッケージ:高さ1.1mmのµMAX (MAX683/MAX684)
  • 出力電流:最大250mA (MAX682)
  • 出力電圧:安定化±4%
  • 可変スイッチング周波数:50kHz~2MHz
  • 入力電圧:2.7V~5.5V
  • パルススキッピングモードにおける自己消費電流:100µA
  • シャットダウン電流:0.1µA
製品概要
show more Icon

MAX682/MAX683/MAX684は2.7V~5.5V入力から5Vを発生するチャージポンプレギュレータです。これらの製品は、小型化が求められるアプリケーションの高効率補助電源として特別に設計されています。MAX682、MAX683およびMAX684の出力電流はそれぞれ250mA、100mAおよび50mAです。

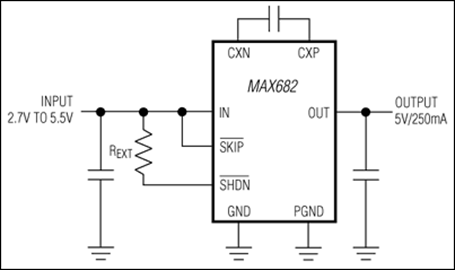

これらの完全5Vレギュレータは1個の抵抗と3個の外付コンデンサだけで動作し、インダクタは不要です。スイッチング周波数が高く(最大2MHzまで外部調節可能)、ユニークなレギュレーション方式を採用しているため、出力電流100mA当たり最小1µFのコンデンサを使用することができます。MAX683/MAX684は省スペースで高さが僅か1.1mmの8 ピンµMAX®、MAX682は8ピンSOパッケージで供給されています。

アプリケーション

  • 3.3V~5Vのローカル変換アプリケーション
  • 3V~5V GSM SIMMカード
  • バックアップバッテリ・ブーストコンバータ
  • バッテリ駆動アプリケーション
  • フラッシュメモリ電源
  • 小型機器
  • PCMCIAカード
