3.6A、1.4MHz、低電圧、内部スイッチステップダウンレギュレータ、ダイナミック出力電圧制御付

ダイナミック出力電圧制御付き、3.6A、1.4MHz、低電圧、内部スイッチステップダウンレギュレータ

データシート (Rev. 1)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • +0.7V～VINで出力電圧はダイナミック選択可能
  • PMOS/NMOSスイッチ内蔵
    • 54mΩ/47mΩオン抵抗(VIN = +4.5V)
    • 63mΩ/53mΩオン抵抗(VIN = +3.0V)
  • 入力電圧範囲：+3.0V～+5.5V
  • 最大スイッチング周波数：1.4MHz
  • リファレンス出力：2V ±0.75%
  • 一定オフタイムPWM動作
  • 軽負荷時にIdle ModeまたはPWM動作を選択可能
  • ドロップアウトのデューティファクタ：100%
  • ディジタルソフトスタートによる突入電流制限
  • シャットダウン消費電流：1µA以下(typ)
  • 自己消費電流：750µA以下
  • サーマルシャットダウン
  • 全ライン/負荷に対してVOUT精度：1%
  • 外部リファレンス入力
  • パワーグッドウィンドウコンパレータ
  • 出力電圧遷移時にパワーグッドブランキング時間を選択可能

一定オフタイム、パルス幅変調(PWM)ステップダウンDC-DCコンバータのMAX1536は、ノートブック/サブノートブックコンピュータ用の+5.0V/+3.3Vから低電圧での使用に最適です。MAX1536はPMOSパワースイッチと同期整流を内蔵し、高効率と部品点数の削減を実現しています。また、内蔵同期整流器スイッチには外付けショットキーダイオードが不要です。内蔵54mΩ PMOS電源スイッチと47mΩ NMOS同期整流器スイッチは、容易に最大3.6Aの連続負荷電流を供給できます。MAX1536は、ロジックレベル制御信号により、チップセットおよびグラフィックスプロセッサコア用にダイナミックに可変の出力電圧を生成します。MAX1536は、最高96%の効率を実現しています。

MAX1536は独自の電流モード、一定オフタイム、PWM制御方式を使用しています。このデバイスでは、軽負荷動作時に高効率を維持するIdle Mode™、または低出力リップル用の固定PWMモードを選択することができます。さらにプログラマブル一定オフタイムアーキテクチャにより、最大1.4MHzの広範囲なスイッチング周波数が可能で、効率、出力スイッチングノイズ、部品サイズ、およびコストの性能上のバランスが最適化されています。MAX1536では、起動時のサージ電流を制限するディジタルソフトスタート、低ドロップアウト動作を実現する100%デューティサイクルモード、および入力を出力から切り離し、消費電流を1µA以下に低減する低電力シャットダウンモードを備えています。MAX1536は、裏面放熱パッド付き28ピンTQFNパッケージで提供されます。

アプリケーション

  • アクティブ終端バス
  • デュアル電源電圧付きチップセット/グラフィックスコア
  • DDRメモリ終端
  • ノートブックコンピュータ
MAX1536
3.6A、1.4MHz、低電圧、内部スイッチステップダウンレギュレータ、ダイナミック出力電圧制御付

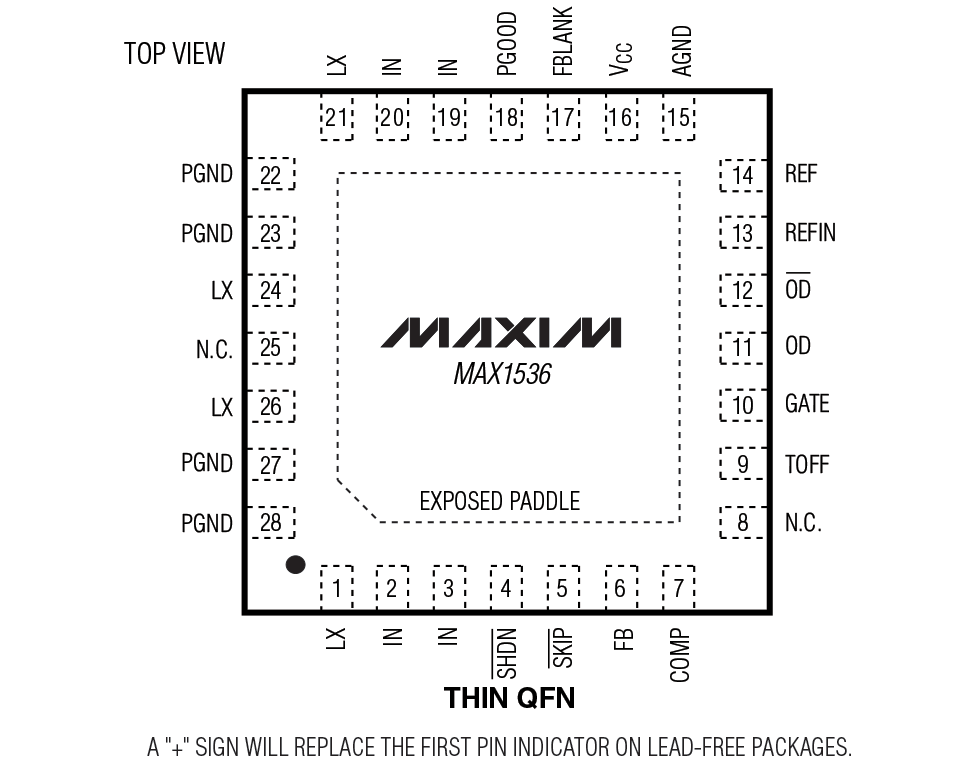

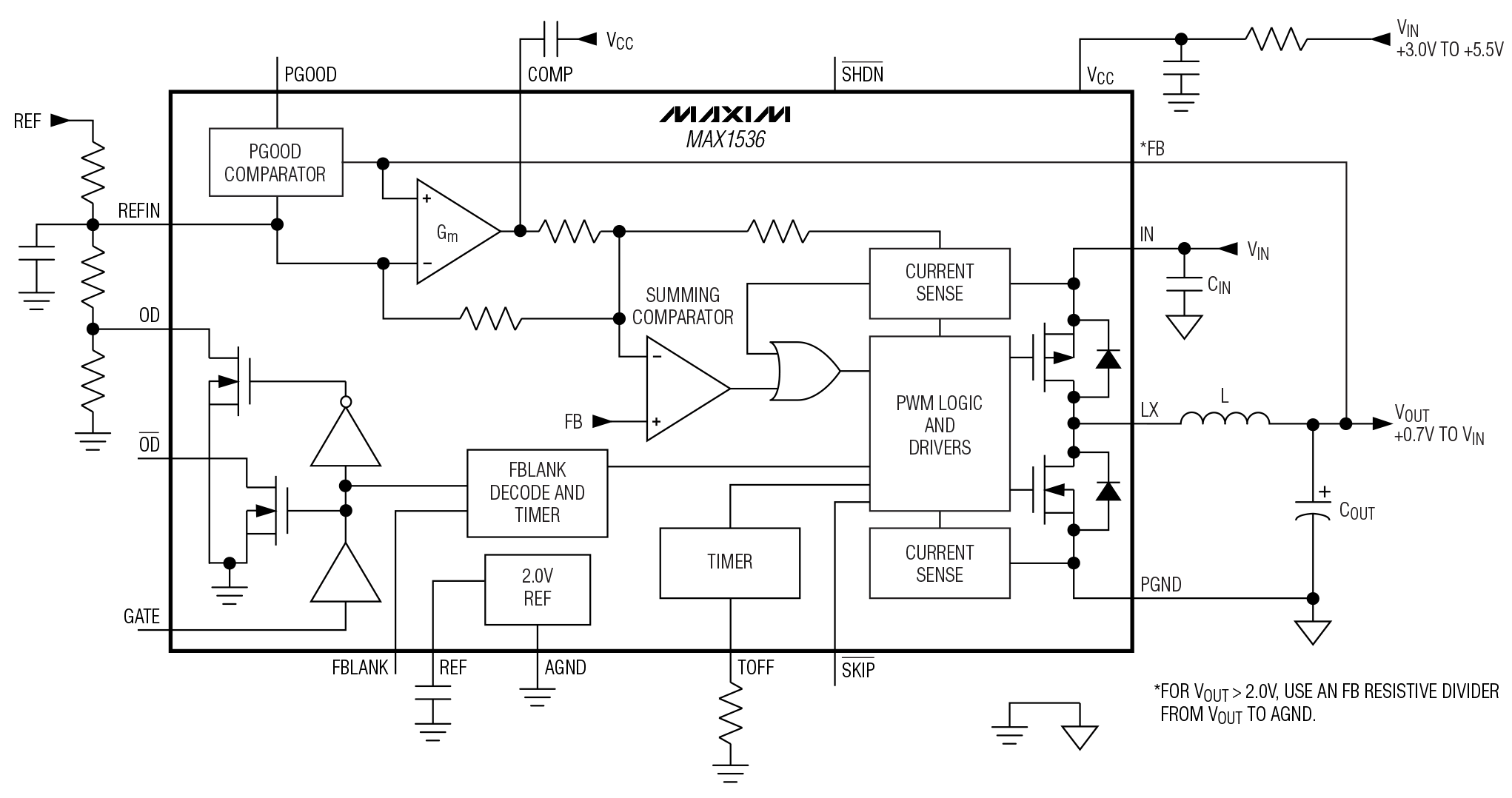

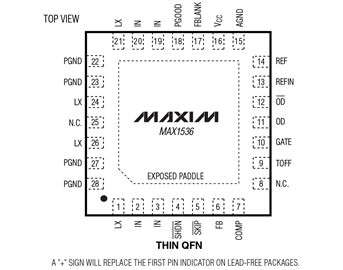

MAX1536 Functional Diagram MAX1536 Pin Configuration
