MAX1714

ノートブックコンピュータ用、高速ステップダウンコントローラ

すべて表示 showmore-icon

低コスト、超高速、1%精度のコントローラが、次世代ノートブックCPUコアおよびI/Oを駆動

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.19
特長
  • 超高効率
  • 電流検出抵抗無し(無損失ILIMIT)
  • 負荷ステップ応答が100nsのQuick-PWM
  • 全ラインおよび負荷範囲においてVOUT精度が1%
  • 出力範囲:固定2.5V/3.3Vまたは可変1V~5.5V
  • バッテリ入力範囲:2V~28V
  • スイッチング周波数:200/300/450/600kHz
  • 過電圧保護(MAX1714A)
  • 低電圧保護
  • 1.7msディジタルソフトスタート
  • 大きな同期整流器FETを駆動
  • リファレンス出力:2V ±1%
  • パワーグッドインジケータ
製品概要
show more Icon

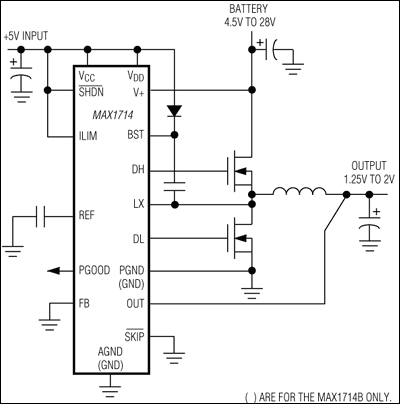

MAX1714は、高電圧バッテリをステップダウンしてノートブックコンピュータの低電圧CPUコア電源またはチップセット/RAM電源を発生するために必要な高効率、優れた過渡応答および高DC出力精度を備えたパルス幅変調(PWM)コントローラです。

マキシム独自のQuick-PWM™クイック応答、一定オン時間PWM制御方式は、広い入力/出力電圧比を容易に処理し、比較的一定のスイッチング周波数を維持しながら、負荷トランジェントに対して100ns 「インスタント・オン」応答を提供します。

MAX1714は、従来の電流モードPWMから電流検出抵抗を除去することにより、低コストで高い効率を達成しています。しかも、非常に大きな同期整流器MOSFETを駆動する能力によりさらに効率が向上されています。

1段バック変換を使用することにより高圧バッテリを直接ステップダウンし、最高の効率を達成できます。これに対し、高いスイッチング周波数で2段変換(バッテリの代わりに+5Vシステム電源をステップダウン)を使用すると、サイズを最小化できます。

MAX1714は、CPUコア、チップセット、DRAMその他、最低1Vまでの低電圧電源用です。MAX1714Aは20ピンQSOPパッケージで提供されており、過電圧保護が内蔵されています。MAX1714Bは16ピンQSOPパッケージで提供されており、過電圧保護は内蔵されていません。VIDへの適合または出力電圧のDAC制御を必要とするアプリケーション用は、MAX1710/MAX1711のデータシートを参照して下さい。デュアル出力バージョンについてはMAX1715のデータシートを参照して下さい。

アプリケーション

  • 1.8Vおよび2.5V I/O電源
  • 最低1Vのチップセット/RAM電源
  • CPUコア電源
  • ノートブックコンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$4.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1714AEEP+
  • HTML
  • HTML
MAX1714AEEP+T
  • HTML
  • HTML
MAX1714BEEE+
  • HTML
  • HTML
MAX1714BEEE+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 3, 2023

- 2361NA

WAFER FAB

MAX1714AEEP+

製造中

MAX1714AEEP+T

製造中

4 27, 2023

- 2361N1

WAFER FAB

MAX1714AEEP+

製造中

MAX1714AEEP+T

製造中

MAX1714BEEE+

製造中

MAX1714BEEE+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

7 3, 2023

- 2361NA

arrow down

WAFER FAB

MAX1714AEEP+

製造中

MAX1714AEEP+T

製造中

4 27, 2023

- 2361N1

arrow down

WAFER FAB

MAX1714AEEP+

製造中

MAX1714AEEP+T

製造中

MAX1714BEEE+

製造中

MAX1714BEEE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX1714AEVKIT

MAX1714Aの評価キット

zoom

MAX1714AEVKIT

MAX1714Aの評価キット

MAX1714Aの評価キット

機能と利点

  • 入力電圧範囲:+5V~+24V
  • 出力電圧:固定2.5V
  • 可変出力:1.0V~5.5V
  • 出力電流:4A
  • 効率94% (VOUT = 2.5V、VBATT = 7V、ILOAD = 2A)
  • スイッチング周波数:300kHz
  • 電流検出抵抗なし
  • パワーグッド出力
  • 薄型部品
  • 完全実装済み、試験済み

製品の詳細

MAX1714Aの評価キット(EVキット)は、標準4Aアプリケーション回路を実証します。このDC-DCコンバータは高電圧バッテリおよび/またはACアダプタをステップダウンして、チップセット、DRAMおよびその他の低電圧電源用の高精度低電圧を生成します。12Aまでの大電流アプリケーションについては、MAX1714Aデータシートを参照して下さい。

MAX1714A EVキットは、+5V~+24Vバッテリ入力範囲から出力電圧2.5Vを提供します。スイッチング周波数300kHz、効率90%以上で最大4Aの出力電流を供給し、優れたラインおよび負荷過渡応答を示します。

本EVキットは完全実装済み、試験済みの回路基板です。フィードバック抵抗R1およびR2を変更すると、1.0V~5.5V範囲のその他の出力電圧も評価できます。

アプリケーション

  • 1.8Vおよび2.5V I/O電源
  • 最低1Vのチップセット/RAM電源
  • CPUコア電源
  • ノートブックコンピュータ

MAX1714BEVKIT

MAX1714Bの評価キット

zoom

MAX1714BEVKIT

MAX1714Bの評価キット

MAX1714Bの評価キット

機能と利点

  • 入力電圧範囲:+4.5V~+24V
  • 出力電圧:固定2.5V
  • 可変出力:1.0V~5.5V
  • 出力電流:4A
  • 効率94% (VOUT = 2.5V、VBATT = 7V、ILOAD = 2A)
  • スイッチング周波数:300kHz
  • 電流検出抵抗なし
  • パワーグッド出力
  • 16ピンQSOPパッケージ
  • 薄型部品
  • 完全実装済み、試験済み

製品の詳細

MAX1714B評価キット(EVキット)は、標準4Aアプリケーション回路を実証します。このDC-DCコンバータは高電圧バッテリおよび/またはACアダプタをステップダウンして、チップセット、DRAMおよびその他の低電圧電源用の高精度低電圧を生成します。

MAX1714B EVキットは、+4.5V~+24Vバッテリ入力範囲から出力電圧2.5Vを提供します。スイッチング周波数300kHz、効率90%以上で最大4Aの出力電流を供給し、優れたラインおよび負荷過渡応答を示します。

本EVキットは完全実装済み、試験済みの回路基板です。フィードバック抵抗R1およびR2を変更すると、1.0V~5.5V範囲のその他の出力電圧も評価できます。

アプリケーション

  • 1.8Vおよび2.5V I/O電源
  • 最低1Vのチップセット/RAM電源
  • CPUコア電源
  • ノートブックコンピュータ
