MAX1809

3A、1MHz、DDRメモリ終端電源

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.89
機能
  • 3Aをソース/シンク
  • 出力精度:±1%
  • スイッチング周波数:最大1MHz
  • 効率:93%
  • PMOS/NMOSスイッチを内蔵
    • 90mΩ/70mΩオン抵抗(VIN = 4.5V時)
    • 110mΩオン抵抗(VIN = 3V時)
  • 可変出力電圧:1.1V~VIN
  • 入力電圧範囲:3V~5.5V
  • シャットダウン消費電流:1µA以下
  • プログラマブル一定オフタイム動作
  • サーマルシャットダウン
  • 可変ソフトスタートによる突入電流制限
  • 出力短絡保護

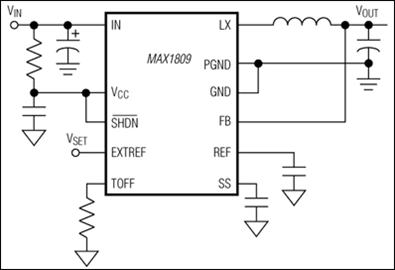

製品概要
show more Icon

MAX1809は、可逆エネルギフロー、固定オフタイム、パルス幅変調(PWM)、ステップダウンDC-DCコンバータです。このコンバータは、1.1V~5Vアクティブ終端電源を必要とするノートブック/サブノートブックコンピュータでの使用に最適です。このデバイスはPMOS電源スイッチと同期整流器を内蔵し、高効率と部品点数の削減を実現します。内蔵90mΩ PMOSパワースイッチと70mΩ NMOS同期整流器スイッチにより、最大3Aの連続負荷電流を容易に供給します。MAX1809は外部リファレンス電圧を高精度でトラッキングし、1.1V~VINの可変出力を生成して、93%の高い効率を達成しています。

また、MAX1809では、独自の電流モード、一定オフタイム、PWM制御方式によって、出力で電流をソース/シンクすることができます。この機能のために、通常なら浪費されるエネルギを入力電源に返すことができます。さらにプログラマブル一定オフタイムアーキテクチャによって、スイッチング周波数を最大1MHzまで設定することができ、効率、出力スイッチングノイズ、部品サイズ、およびコストのバランスを最適化することができます。また、MAX1809は、起動時のサージ電流を制限する可変ソフトスタートと、低ドロップアウト動作を実現する100%デューティサイクルモード、および電源スイッチをディセーブルにして消費電流を1µA以下に低減する低電力シャットダウンモードを備えています。MAX1809は裏面放熱パッド付28ピンQFN、28ピン薄型QFN、または16ピンQSOPパッケージで提供されます。

アプリケーション

  • アクティブ終端バス(MAX1993)
  • DDRメモリ終端(MAX1993)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.89

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1809EEE+
  • HTML
  • HTML
MAX1809EEE+T
  • HTML
  • HTML
MAX1809ETI+
  • HTML
  • HTML
MAX1809ETI+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX1809ETI+

製造中

MAX1809ETI+T

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1809ETI+

製造中

MAX1809ETI+T

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1809EVKIT

MAX1809の評価キット

zoom

MAX1809EVKIT

MAX1809の評価キット

MAX1809の評価キット

機能と利点

  • 出力電流:±3A
  • スイッチング周波数:最大1MHz
  • 最大効率:93%
  • 同期整流器により効率を向上
  • 可変出力電圧:+1.1V~VIN
  • 入力電圧範囲:+3V~+5.5V
  • ICシャットダウン電流:1µA以下(typ)
  • 表面実装構成
  • 完全実装および試験済み

製品の詳細

MAX1809の評価キット(EVキット)は、+3V~+5.5V入力源から+1.1V出力電圧を供給します。また、このキットは、最大3Aの電流をソース/シンクします。MAX1809は最大1MHzで動作する同期整流器を内蔵したステップダウンスイッチングレギュレータで、外付け部品点数を最小限に減らします。さらに、このデバイスは、抵抗設定の固定オフタイム電流モード動作によって優れた負荷/ライン過渡応答を実現し、最大効率93%を達成します。

アプリケーション

  • アクティブ終端バス(MAX1993)
  • DDRメモリ終端(MAX1993)
