MAX15026

低コスト、小型、4.5V~28Vの広い動作範囲、DC-DC同期整流バックコントローラ

すべて表示 showmore-icon

多くのアプリケーションに最適な、4.5V~28Vで動作する、低コスト、多用途DC-DCコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.71
機能
  • 入力電源範囲:4.5V~28V、5V ±10%
  • 可変出力:0.6V~(0.85 x VIN)
  • 可変スイッチング周波数:200kHz~2MHz
  • プリバイアスされた負荷まで起動する機能
  • 可変の温度補償スレッショルドを備えた無損失、サイクルごとの谷モード電流制限
  • シンクモード電流制限保護
  • 適応型内蔵デジタルソフトスタート
  • 電圧リファレンス精度:±1%
  • ブーストダイオード内蔵
  • 適応型同期整流によって外付けのフリーホイールショットキーダイオードが不要
  • ヒカップモード短絡保護
  • サーマルシャットダウン
  • 電源シーケンス用のパワーグッド出力とイネーブル入力
  • イネーブル入力スレッショルド精度:±5%
  • AEC-Q100認定(MAX15026B)

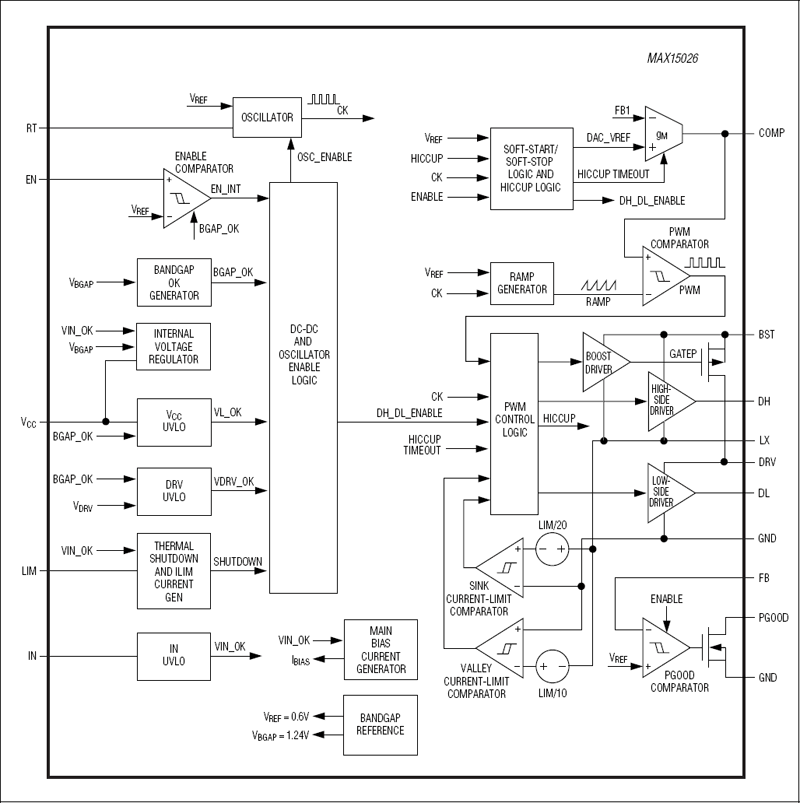

製品概要
show more Icon

同期ステップダウンコントローラのMAX15026は、4.5V~28Vの入力電圧範囲で動作し、最大25Aの負荷に対応しつつ、入力電圧の85%から最低0.6Vまでで可変の出力電圧を生成します。このデバイスは、出力を放電せずに、プリバイアスされたバスまでの単調性起動が可能で、適応型内蔵デジタルソフトスタートを備えています。

MAX15026は、外付け抵抗によって、200kHz~2MHzのスイッチング周波数に調整することができます。MAX15026の適応型同期整流によって、外付けのフリーホイールショットキーダイオードが不要です。また、このデバイスは、外付けのローサイドMOSFETのオン抵抗を電流検出素子として利用するため、電流検出抵抗も不要です。このため、電流検出抵抗を必要とせずに、DC-DC部品を出力過負荷状態または出力短絡フォルト時の損傷から保護します。ヒカップモード電流制限は、短絡状態時の電力損失を低減します。MAX15026は、高精度ターンオン/ターンオフスレッショルドを備えた、1つのパワーグッド出力と1つのイネーブル入力を備え、入力電源監視と電源シーケンスに使用することができます。

その他の保護機能として、シンクモード電流制限とサーマルシャットダウンも備えています。

シンクモード電流制限は、デバイスが出力から電流をシンクするときに、逆インダクタ電流が危険レベルに達するのを防止します。

MAX15026は、省スペースで放熱特性に優れた、3mm x 3mmの14ピンTDFN-EPパッケージで提供されます。MAX15026は、-40℃~+85℃の拡張温度範囲および-40℃~+125℃の自動車用温度範囲で動作します。

MAX15026Cは、ブレークビフォアメーク時間の追加マージンを提供するように設計されています。

MAX15026B/MAX15026Cは、ソフトストップ機能を備えており、オフした際に出力電圧をランプダウンします。

携帯アプリ

アプリケーション

  • DSP電源
  • LCD TV二次電源
  • PoL (Point of Load)レギュレータ
  • パワーモジュール
  • セットトップボックス
  • スイッチ/ルータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$1.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15026BETD+
  • HTML
  • HTML
MAX15026BETD+T
  • HTML
  • HTML
MAX15026CATD+
  • HTML
  • HTML
MAX15026CATD+T
  • HTML
  • HTML
MAX15026CETD+
  • HTML
  • HTML
MAX15026CETD+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX15026BETD+

製造中

MAX15026BETD+T

製造中

MAX15026CATD+

製造中

MAX15026CATD+T

製造中

MAX15026CETD+

製造中

MAX15026CETD+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15026BETD+

製造中

MAX15026BETD+T

製造中

MAX15026CATD+

製造中

MAX15026CATD+T

製造中

MAX15026CETD+

製造中

MAX15026CETD+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX15026BEVKIT

MAX15026Bの評価キット

zoom

MAX15026BEVKIT

MAX15026Bの評価キット

MAX15026Bの評価キット

機能と利点

  • 入力範囲:5V~16V
  • MAX15026B ICの入力範囲(オプション):4.5V~5.5V
  • 出力:1.5V/10A
  • スイッチング周波数:600kHz
  • イネーブル入力
  • パワーグッド出力
  • 完全実装および試験済み

製品の詳細

MAX15026Bの評価キット(EVキット)は、10A同期整流ステップダウンコントローラのMAX15026Bの性能評価に必要な部品を完備した完全実装および試験済みPCBです。

MAX15026BのEVキットは、正常な動作のために、最大4Aを供給する5V~16Vの電源を必要とします。MAX15026BのEVキットの出力は、1.5Vに設定され、最大10A出力電流を供給します。コントローラのスイッチング周波数は、600kHzに設定されています。MAX15026BのEVキットは、回路をイネーブルにし、パワーグッド出力を監視するためのPCBパッドを備えています。

アプリケーション

  • DSP電源
  • LCD TV二次電源
  • PoL (Point of Load)レギュレータ
  • パワーモジュール
  • セットトップボックス
  • スイッチ/ルータ

MAX15026CEVKIT

MAX15026Cの評価キット

zoom

MAX15026CEVKIT

MAX15026Cの評価キット

MAX15026Cの評価キット

機能と利点

  • 入力電圧範囲:5V~16V
  • ICの入力電圧範囲オプション:4.5V~5.5V
  • 1.5V/10A出力
  • スイッチング周波数:600kHz
  • イネーブル入力
  • パワーグッド出力
  • 完全実装および試験済み

製品の詳細

MAX15026Cの評価キット(EVキット)は、10A同期ステップダウンコントローラのMAX15026Cの性能の評価に必要な部品を完備した完全実装および試験済みPCBです。

このEVキットは、通常動作に最大4Aを供給する、5V~16Vの電源を必要とします。このEVキットの出力は1.5Vに設定され、最大10Aの出力電流を供給します。コントローラのスイッチング周波数は、600kHzにプログラムされます。このEVキットは、回路をイネーブルにし、パワーグッド出力を監視するためのPCBパッドを備えています。

アプリケーション

  • DSP電源
  • LCD TV二次電源
  • PoL (Point of Load)レギュレータ
  • パワーモジュール
  • セットトップボックス
  • スイッチ/ルータ
