MAX15023

4.5V~28Vの広い入力、デュアル出力同期整流バックコントローラ

すべて表示 showmore-icon

多くのアプリケーションに最適な4.5V~28Vで動作する、低コスト、デュアルDC-DCコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.92
特長
  • 入力電源範囲:5.5V~28V、5V ±10%
  • 可変出力:0.6V~(0.85 x VIN)
  • 可変スイッチング周波数:200kHz~1MHz
  • プリバイアスされた負荷までの単調性起動を保証
  • 可変の温度補償スレッショルドを備えた無損失で サイクルごとのローサイドソースピーク電流制限
  • サイクルごとのローサイドシンクピーク電流制限保護
  • 独自の適応型内蔵デジタルソフトスタート
  • 電圧リファレンス精度:±1%
  • ブーストダイオード内蔵
  • 適応型同期整流によって外付けのフリーホイールショットキーダイオードが不要
  • ヒカップモード短絡保護およびサーマルシャットダウン
  • 電源シーケンス用のパワーグッド出力およびアナログイネーブル入力
製品概要
show more Icon

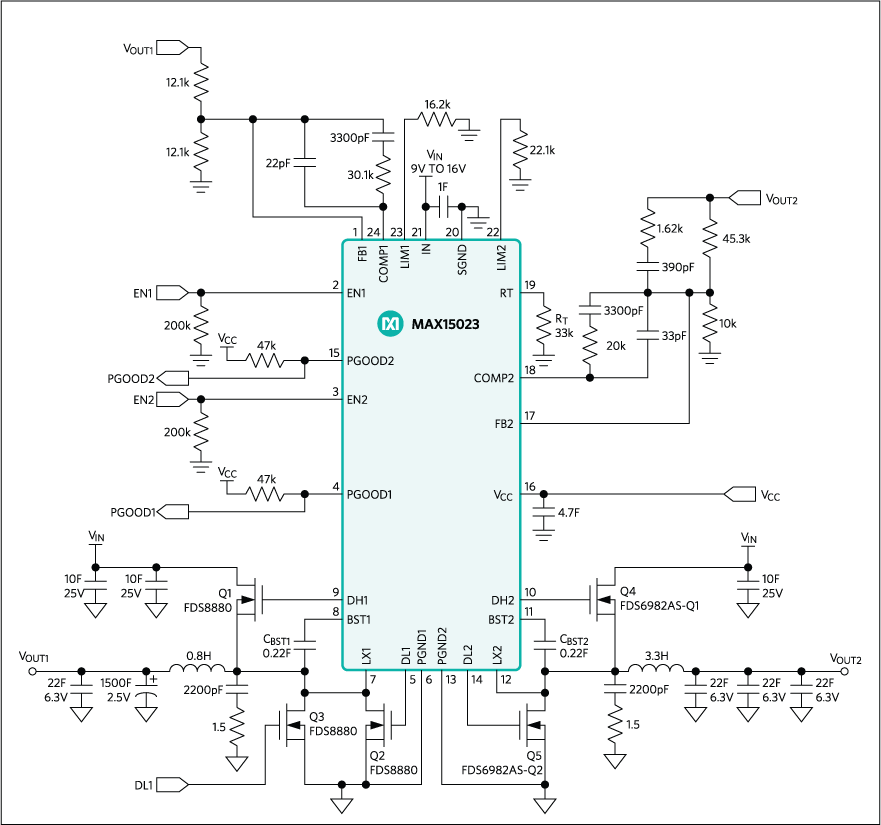

デュアル、同期整流ステップダウンコントローラのMAX15023は、5.5V~28V、または5V ±10%の入力電圧範囲で動作し、2つの独立した出力電圧を生成します。各出力は、入力電圧の85%から最低0.6Vまで調整可能で、12A以上の負荷をサポートします。入力電圧リップルおよび総RMS入力リップル電流は、交互に行われる180°逆位相動作によって低減します。

MAX15023は、外付け抵抗によって、200kHz~1MHzのスイッチング周波数に調整することができます。MAX15023の適応型同期整流によって、外付けのフリーホイールショットキーダイオードが不要になります。また、このデバイスは、外付けのローサイドMOSFETのオン抵抗を電流検出素子として利用するため、電流検出抵抗も不要です。これによって、電流検出抵抗がなくても、DC-DC部品を出力過負荷状態または出力短絡フォルト時の損傷から保護します。ヒカップモード電流制限は、短絡状態時の電力損失を低減します。MAX15023は、高精度ターンオン/ターンオフスレッショルドを備えた、2つの独立したパワーグッド出力と2つの独立したイネーブル入力を備え、電源監視と電源シーケンスに使用することができます。

その他の保護機能として、サイクルごとのローサイドシンクピーク電流制限、およびシャットダウンを備えています。サイクルごとのローサイドシンクピーク電流制限は、デバイスが出力から電流をシンクするときに、逆インダクタ電流が危険レベルに達するのを防止します。また、MAX15023は、出力を放電せずに、プリバイアスされた起動が可能で、適応型内蔵デジタルソフトスタートを備えています。この新しい独自の機能によって、起動時に外付けの大型出力コンデンサの単調性充電が可能になり、ヒカップモード短絡保護時のピークインダクタ電流の優れた制御が実現します。

MAX15023は、省スペースで放熱特性に優れた、4mm x 4mmの24ピンTQFN-EPパッケージで提供されます。このデバイスは、-40℃~+85℃の拡張温度範囲で動作します。

アプリケーション

  • DSP電源
  • LCD TV二次電源
  • POL (Point-of-Load)型レギュレータ
  • パワーモジュール
  • セットトップボックス
  • スイッチ/ルータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.92

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15023ETG+
  • HTML
  • HTML
MAX15023ETG+T
  • HTML
  • HTML
MAX15023ETG/V+
  • HTML
  • HTML
MAX15023ETG/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX15023ETG+

製造中

MAX15023ETG+T

製造中

10 13, 2017

- 1673

ASSEMBLY

MAX15023ETG/V+

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX15023ETG+

製造中

MAX15023ETG+T

製造中

10 13, 2017

- 1673

arrow down

ASSEMBLY

MAX15023ETG/V+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15023EVKIT

MAX15023の評価キット

zoom

MAX15023EVKIT

MAX15023の評価キット

MAX15023の評価キット

機能と利点

  • 入力範囲:9V~16V
  • 4.5V~5.5Vの入力範囲オプション(MAX15023)
  • 1.2V/10A (VOUT1)
  • 3.3V/5A (VOUT2)
  • スイッチング周波数:500kHz
  • 独立したイネーブル入力
  • 独立したパワーグッド出力
  • 電源シーケンス動作に設定可能
  • 鉛フリーおよびRoHS準拠
  • 完全実装および試験済み

製品の詳細

MAX15023の評価キット(EVキット)は、デュアル、同期ステップダウンコントローラMAX15023の性能を評価するために必要なすべての部品を搭載した完全実装および試験済みのPCBです。

MAX15023のEVキットは9V~16VのDC電源を必要とし、通常動作では最大5Aを提供します。このEVキットは、出力で1.2V/10Aおよび3.3V/5Aを提供します。各ステップダウンコントローラは180°逆位相で動作し、入力電圧リップルおよび全体の入力リップル電流の実効値を低減します。

コンバータのスイッチング周波数は500kHzに設定されています。このEVキットは、各コンバータが個別のイネーブル制御PCBパッドおよび両コンバータ向けのパワーグッド出力を備えているため、設定によって出力の電源シーケンスを調整することができます。

アプリケーション

  • DSP電源
  • LCD TV二次電源
  • POL (Point-of-Load)型レギュレータ
  • パワーモジュール
  • セットトップボックス
  • スイッチ/ルータ
