MAX14746

USB検出、Smart Power Selector Li+ (リチウムイオン)チャージャ内蔵

すべて表示 showmore-icon

USB充電およびチャージャ検出用、シングルチップソリューション

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.93
機能
  • 柔軟なシステム設計によって任意のUSBチャージャ電源で動作
    • USBバッテリチャージャ仕様1.2に準拠
    • Appleを含む独自規格のUSB充電電源に対応
    • D+/D-バイアス電圧に対応
  • リチウムイオンバッテリ充電の実装が容易
    • Smart Power Selector
    • USB 2.0仕様に従ったデッドバッテリ/ウィークバッテリ充電に完全準拠
    • JEITA準拠の充電保護
    • 過熱保護
    • 内蔵USB D+/D-スイッチによる接続の管理
  • 高度な保護機能を集積
    • VBの入力耐圧:28V
    • CDPとCDNのESD保護:±15kVヒューマンボディモデル
製品概要
show more Icon

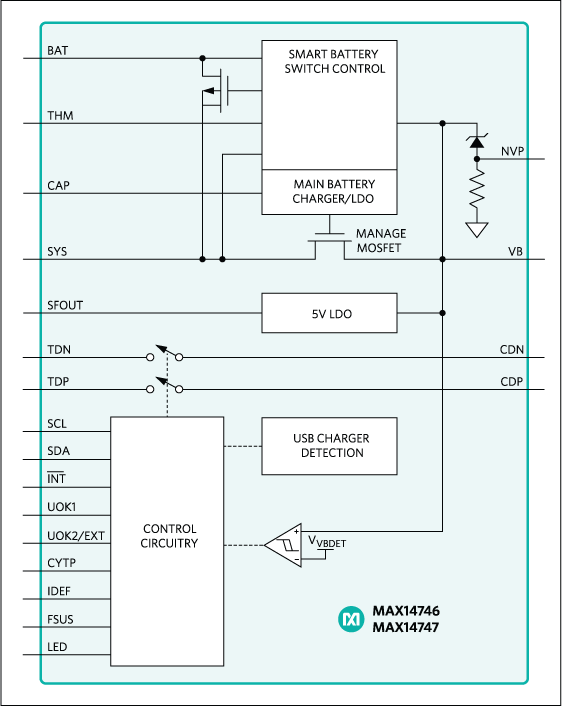

MAX14746/MAX14747は、Smart Power Selectorリニアチャージャソリューションを内蔵したUSBチャージャ検出器のシリーズで、充電とチャージャ検出のためのシングルチップソリューションを提供します。

MAX14746/MAX14747のチャージャ検出器は、USBバッテリチャージャ仕様1.2*に準拠し、スタンダードダウンストリームポート(SDP)、チャージングダウンストリームポート(CDP)、およびデディケーテッドチャージャポート(DCP)を含む複数のUSBバッテリ充電方式を検出することができます。また、これらのデバイスはApple製品を含む一般的な独自規格の充電アダプタも検出します。

MAX14746/MAX14747のバッテリチャージャはSmart Power Selector動作を特長とし、デッドバッテリやバッテリがない状態での動作が可能です。これらのデバイスは検出チャージャ電源タイプに基づいてUSBのVBUS電流を制限します。チャージャ電源ではシステム負荷全体に給電することができない場合、スマートパワー制御回路がシステム負荷に対してバッテリから不足電流を補填します。

これらのデバイスは最大28Vの過電圧フォルトに対する保護を備えています。

このUSBチャージャ検出器シリーズは数種類のオプションが提供され、たとえば起動時の状態などにわずかな差があります。これらのバリエーションについては、このデータシート全体にわたって注で示します。

5種類のオプションが提供され、たとえば起動時の状態などにわずかな差があります。これらのデバイスは25ピン、0.4mmピッチのウェハレベルパッケージ(WLP)で提供され、-40℃~+85℃の拡張温度範囲での動作が保証されています。

アプリケーション

  • ポータブル民生製品
  • ポータブルデジタルカメラ
  • ポータブルデジタルビデオカメラ
  • ポータブル産業用デバイス

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.93

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14746BEWA+
  • HTML
  • HTML
MAX14746BEWA+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX14746EVKIT

MAX14746/MAX14747の評価キット

zoom

MAX14746EVKIT

MAX14746/MAX14747の評価キット

MAX14746/MAX14747の評価キット

機能と利点

  • RoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
  • I2Cシリアルインタフェース

製品の詳細

MAX14746の評価キット(EVキット)は、リニアバッテリチャージャとスマートパワーセレクタを内蔵したチャージャ検出器のMAX14746/MAX14747を評価するための完全実装および試験済み回路です。

デバイスの動作と機能に関する詳細については、MAX14746 ICのデータシートを参照してください。

このEVキットには標準でMAX14746が実装されていますが、MAX14746 (U1)をMAX14747に交換することによって、MAX14747の評価にも使用することができます。EVキットの発注時にMAX14747の無料サンプルをご請求ください。

アプリケーション

  • ポータブル民生製品
  • ポータブルデジタルカメラ
  • ポータブルデジタルビデオカメラ
  • ポータブル産業用デバイス
